Репитер GPS/GLONASS BS-GPS-90 (90 дБ, 10 000 мВт)

Промышленный усилитель BS-GPS-90 повышает уровень сигнала систем GPS и ГЛОНАСС в помещениях, где прием спутникового сигнала затруднен из-за толстых стен и перекрытий, экранирующих свойств облицовки или подземного расположения. Установка системы усиления на базе этого репитера позволяет запускать и тестировать навигационное оборудование внутри любых зданий.

Зачем усиливать сигнал систем глобального позиционирования?

Навигационное оборудование и другие устройства, использующие сигнал GPS/ГЛОНАСС для определения текущего местоположения, обычно не работают или работают некорректно внутри помещений. Хотя сертифицированное оборудование обнаруживает спутники при уровне входного сигнала до -130 дБм, внутри зданий мощность сигнала опускается ниже, делая его неразличимым для приемников. Сложные метеорологические условия или окружающие препятствия часто ухудшают ситуацию.

В то же время могу возникнуть ситуации, когда доступ к сервисам GNSS необходим для корректной работы оборудования или немедленного доступа к навигации при отбытии из здания. Вот несколько типичных примеров, когда необходима установка системы усиления:

• Лаборатории и мастерские по разработке, сборке и ремонту навигационного оборудования. Благодаря системе усиления, вы можете выполнять тестирование и калибровку устройств внутри помещений, где отсутствует доступ к спутниковому сигналу;
• Создание стабильного покрытия внутри автомобильных и железнодорожных тоннелей, под мостами и эстакадами. После установки усилителя навигационное оборудование транспортных средств не будет терять связь со спутниками во время движения в «слепых зонах»;
• Функционирование навигаторов внутри подземных и крытых паркингов и гаражей. Навигационное оборудование может обнаружить спутники и выполнить инициализацию до того, как транспортное средство покинет место стоянки. Это удобно для такси и служебных автомобилей и может быть критически важным для карет скорой помощи, пожарных автомобилей, МЧС, силовых структур;
• Некоторые системы охраны и сигнализации также требуют постоянного подключения к GPS/ГЛОНАСС для корректного функционирования;
• Наконец, система усиления обеспечивает корректную работу систем учета лекарственных средств в аптеках и медицинских учреждениях (приемочный контроль, регистрация выбытия).

Принцип работы GNSS-усилителя Baltic Signal

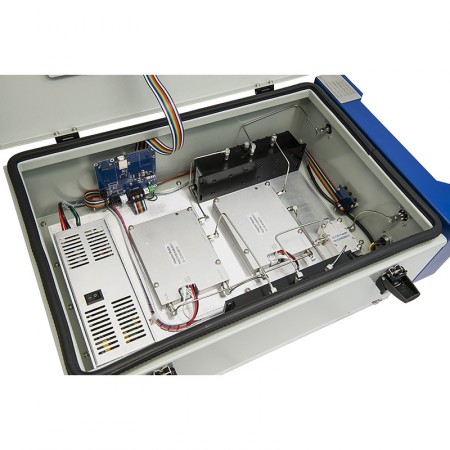

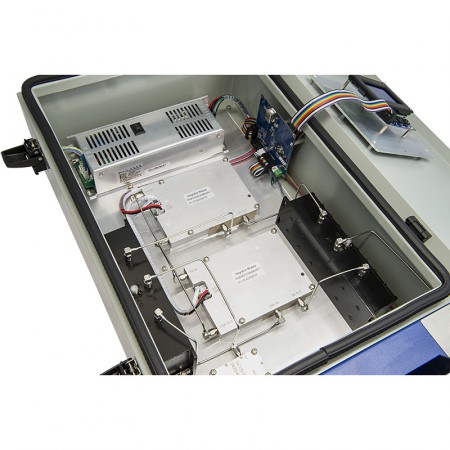

Модель BS-GPS-90 представляет собой мощный ретранслятор сигнала, рассчитанный на основные диапазоны частот систем глобального позиционирования. Прибор снабжен двумя усилителями, которые реализуют поддержку систем GPS и ГЛОНАСС в диапазонах L1 (1560–1610 МГц, основной диапазон) и L2 (1210–1260 МГц, вспомогательный). Также возможна работа некоторых стандартов Galileo (Европа) и BeiDou (Китай), использующих аналогичные диапазоны.

Коэффициент усиления прибора составляет 90 дБ, а его выходная мощность — 10 Вт, что относит этот усилитель к категории индустриальных решений для объектов большой площади. Максимальное покрытие в помещении при использовании репитера может достигать 10000 м².

Принцип работы усилителя включает следующие этапы:

1. Прием сигнала наружной антенной, размещенной на улице в зоне уверенного приема. Поддерживаются активные антенны со встроенным малошумящим усилителем, рассчитанные на входное питание 12В;
2. Передача сигнала от уличной антенны по коаксиальному кабелю на репитер. Антенна и репитер должны быть соединены радиокабелем минимальной длины с низкими потерями;
3. Усиление репитером. Прибор повышает мощность сигнала на 90 дБ, а затем передает его на антенный выход для распространения в помещении;
4. К антенному выходу подключается одна или несколько раздающих антенн, размещенных внутри помещения. Они получают сигнал от репитера и создают локальную зону покрытия.

Антенны, кабельные сборки и другие элементы распределенной антенной системы не входят в комплект поставки и покупаются отдельно. Учитывая высокую мощность репитера, к нему рекомендуется подключать несколько раздающих антенн, размещенных в разных частях здания. Для объектов малой площади доступна модель BS-GPS-75.

При использовании системы на базе BS-GPS-90 необходимо учитывать, что приемники в зоне действия раздающих антенн будут получать информацию о местоположении уличной (донорной) антенны, а не свои реальные координаты. Таким образом, репитер не подходит для осуществления навигации внутри зданий!

Монтаж, настройка и обслуживание

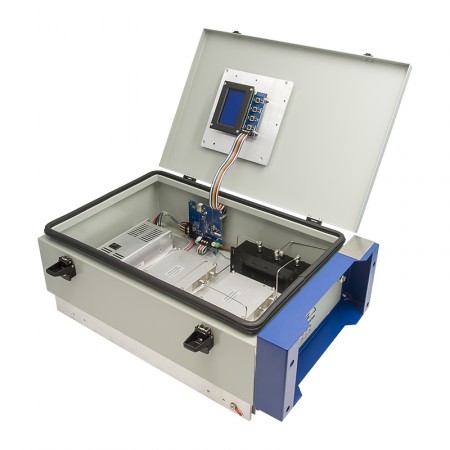

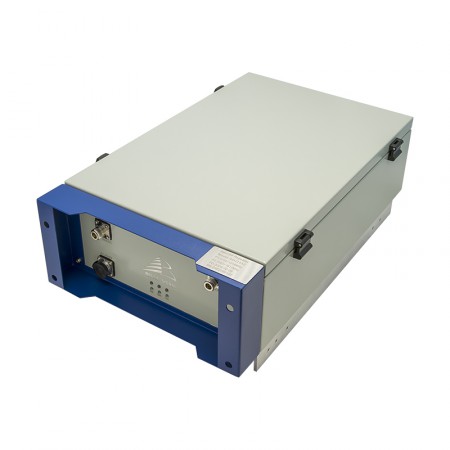

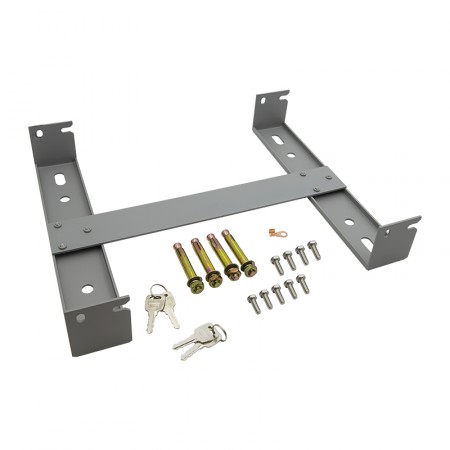

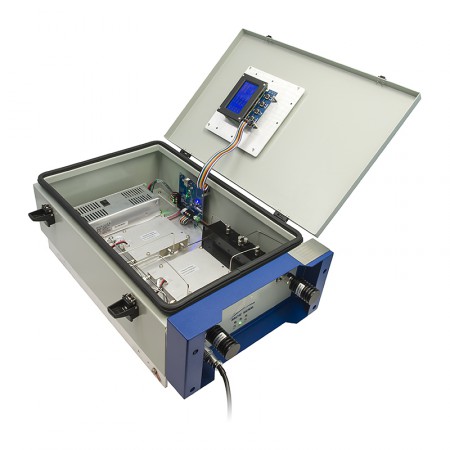

Модель BS-GPS-90 поставляется в металлическом защитном корпусе, который может быть закреплен на стене при помощи штатного набора крепежа. Корпус имеет прочное антивандальное исполнение с защитной дверцей, которая закрывается на ключ. Все электронные компоненты и средства управления спрятаны внутри корпуса, что обеспечивает защиту от несанкционированного доступа. Разрешена установка оборудования в помещениях и на улице при температуре от -40°С до +55°С.

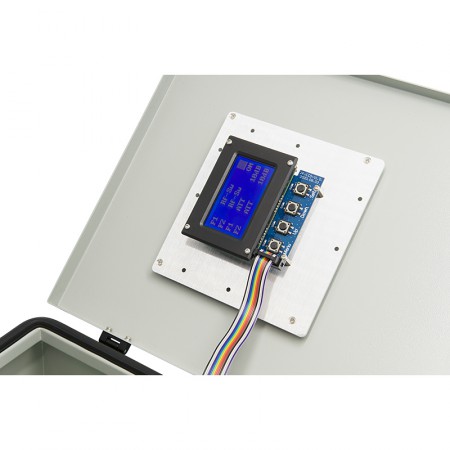

Внутри корпуса расположен ЖК-дисплей с управляющими клавишами. Экран позволяет определить основные показатели усилителя, включая мощность сигнала, КСВн и температуру модулей. Предусмотрена ручная регулировка, которая позволяет полностью отключить усиление в диапазонах L1 и/или L2 или снизить мощность каждого усилителя на 31 дБ. Настройка аттенюации имеет шаг 1 дБ.

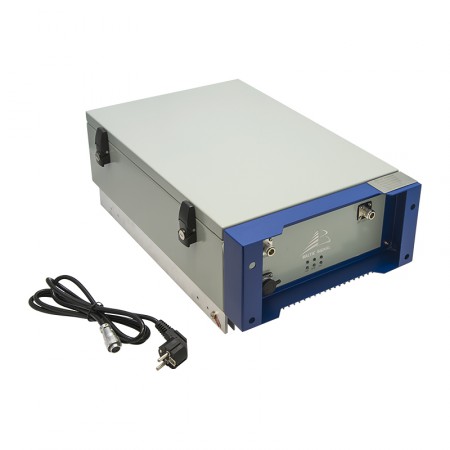

Подключение антенн к репитеру осуществляется через разъемы N-female (стандартные коннекторы 50 Ом). Помимо ВЧ-входов, на передней панели размещен разъем для кабеля питания и светодиодные индикаторы состояния.

Установка и обслуживание репитера просты: весь процесс подробно описан в инструкции производителя. Чтобы купить репитер BS-GPS-90, добавьте товар и сопутствующие аксессуары в корзину и оформите заказ онлайн. Остались вопросы по оборудованию для усиления связи? Позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
