Комплект усиления GPS на основе репитера BS-GPS-75

Цена: 21 000 р.
Скидка: По запросу
Категория: Репитеры GPS
Наличие: Есть в наличии

Артикул: 2902

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Усилитель сигналов глобальных навигационных спутниковых систем GPS, ГЛОНАСС, Galileo и BeiDou диапазона L1. Установка комплекта помогает получить устойчивый сигнал геолокации в помещениях, где прежде местонахождение устройств не определялось из-за экранирующих свойств стен и перекрытий: в подвалах, подземных паркингах, испытательных лабораториях и проч.

Поддержка всех популярных стандартов ГНСС

Рабочая частота усилителя BS-GPS-75 фактически охватывает диапазон 1550–1610 МГц. Коэффициент усиления репитера — 55 дБ. Площадь покрытия комплекта составляет 500–1000 м2 на открытом пространстве (точное значение зависит от наличия стен и других препятствий внутри помещения).

Репитер BS-GPS-75 поддерживает следующие стандарты навигационных систем:

  • GPS (L1)
  • ГЛОНАСС (L1)
  • Galileo (E1)
  • BeiDou (B1)

Комплект усиления включает в себя активный усилитель (репитер), уличную антенну с интегрированным кабелем 25 м и раздающую антенну с кабелем 5 м. Марка кабеля — SYV-75-3-1, разъемы для подключения — серия SMA.

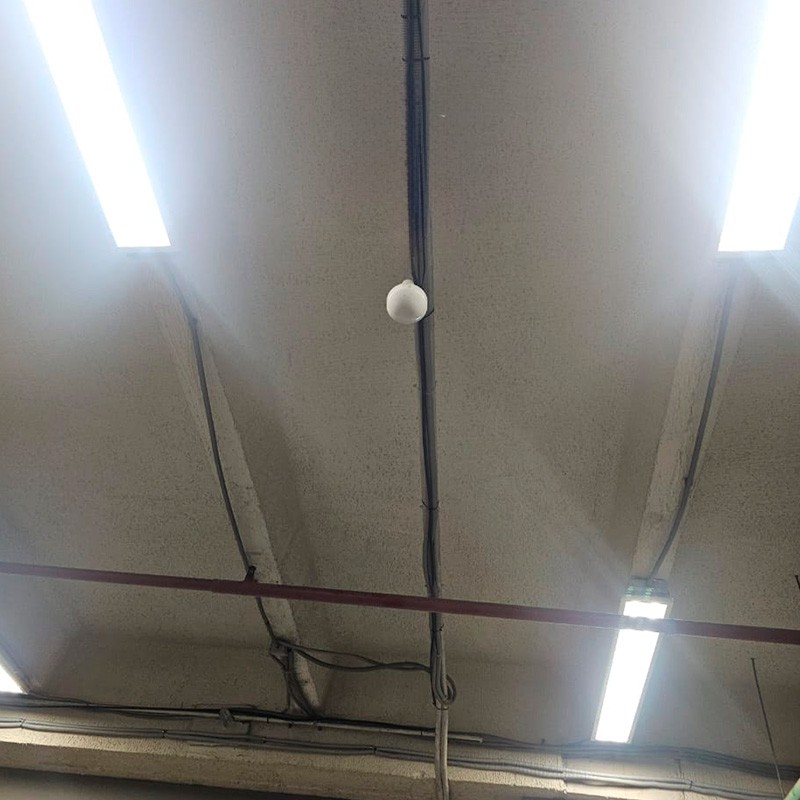

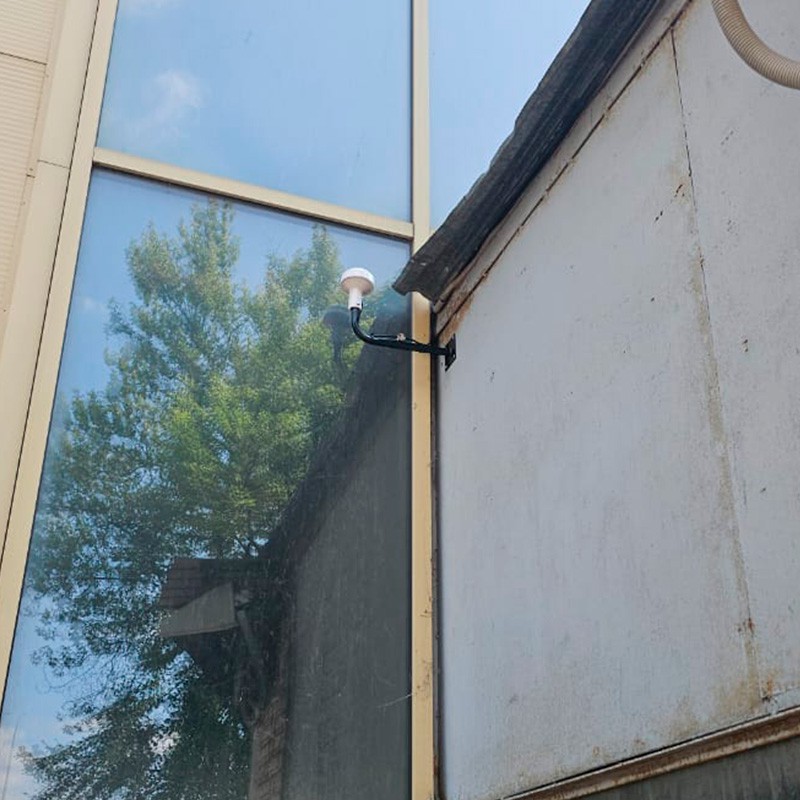

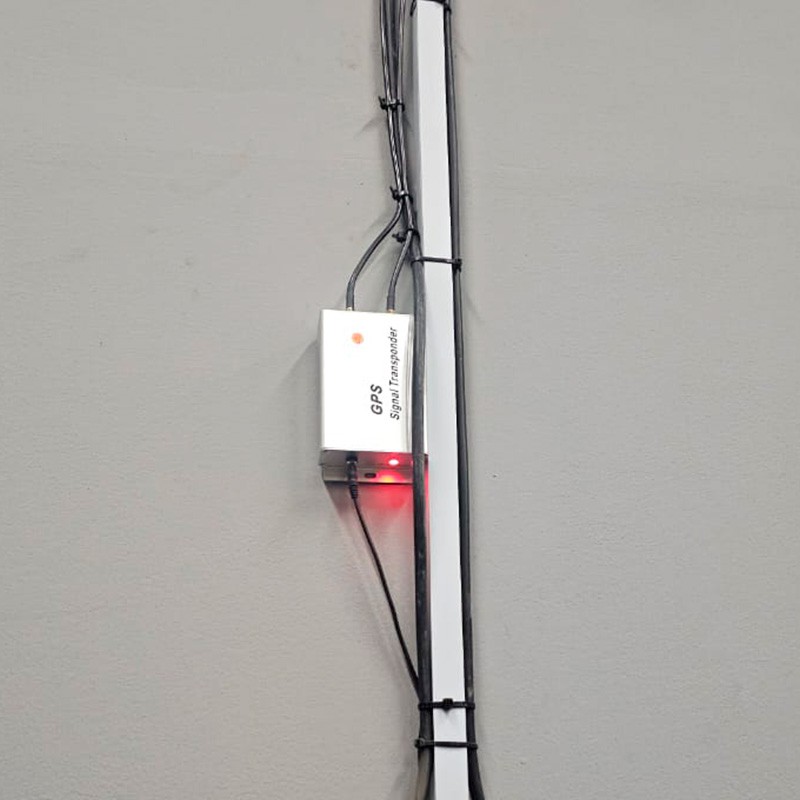

Уличную антенну необходимо закрепить под открытым небом в точке уверенного приема сигнала ГНСС и соединить кабелем с репитером. Вторая антенна монтируется внутри помещения и также соединяется с усилителем. В основании обеих антенн имеется резьба для установки на кронштейн.

Для чего нужен усилитель GPS/ГЛОНАСС на основе репитера?

Навигационные сигналы имеют малую мощность и улавливаются конечными устройствами даже в сложных метеорологических условиях. Для большинства стандартов ГНСС минимальный уровень сигнала, при котором сертифицированное оборудование должно успешно определять местоположение, находится в районе -130 дБм.

Однако при нахождении под землей или в закрытых наземных помещениях сигнал навигации не может достичь приемника и полностью затухает при прохождении сквозь экранирующие препятствия. В этом случае установка комплекта BS-GPS-75 позволяет принять сигнал ГНСС с улицы и ретранслировать его внутрь помещения.

Чаще всего комплект репитера BS-GPS-75 устанавливается в следующих локациях:

  • Подвалы, подземные паркинги и стоянки, технические подземные сооружения;
  • Ангары, склады, гаражи, быстровозводимые здания с металлической облицовкой;
  • Лаборатории, испытательные комнаты, клетки Фарадея;
  • Производственные и сборочные цеха;
  • Автомобильные и коммуникационные тоннели, шахты.

Сфера применения усилителя GPS/GLONASS

Комплект репитера BS-GPS-75 применяется в тех случаях, когда клиентское оборудование требует наличия постоянного и стабильного сигнала навигационных систем или когда сигнал ГНСС требуется для разработки и отладки подобного оборудования.

При перемещении устройства из зоны действия репитера на улицу определение местонахождения происходит мгновенно (отсутствует временной лаг, в ходе которого устройство определяет исходное местоположение).

Основные сферы применения:

  • Проектирование, разработка и тестирование навигационного оборудования и программного обеспечения;
  • Проверка и калибровка навигационных устройств в ходе сервисного обслуживания, диагностики и ремонтных работ;
  • Стабильная работа навигаторов и навигационного ПО в автомобильных тоннелях, под мостами и эстакадами;
  • Подключение систем охраны, сигнализации и телеметрии внутри экранированных помещений;
  • Стабильная работа навигаторов служебных автомобилей, автомобилей каршеринга и такси внутри подземных паркингов;
  • Немедленный доступ к сервисам навигации для автомобилей, покидающих гараж (службы экстренной помощи, пожарные бригады, полиция, МЧС, группы быстрого реагирования);
  • Стабильная работа регистраторов выбытия в аптеках и медицинских учреждениях (при отпуске лекарственных препараторов).

Важно! Репитер ГНСС усиливает и распространяет в помещении сигнал, принимаемый уличной антенной. Как следствие, программное обеспечение устройств, находящихся в зоне действия репитера, будет определять координаты внешней антенны, а не самих устройств. Навигация внутри помещений при помощи сигнала репитера GPS/ГЛОНАСС невозможна!

Чтобы купить усилитель сигнала GPS/ГЛОНАСС, добавьте товар в корзину и оформите заказ онлайн. Требуется помощь в подборе оборудования? Позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

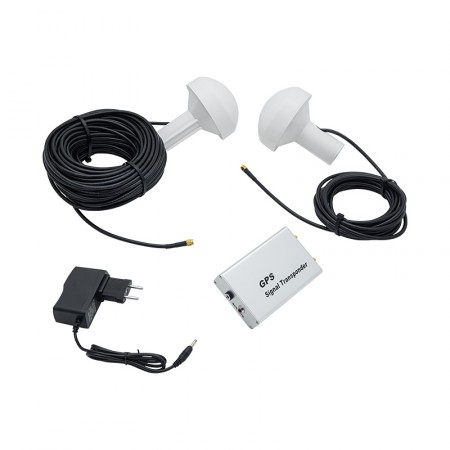

Состав комплекта:

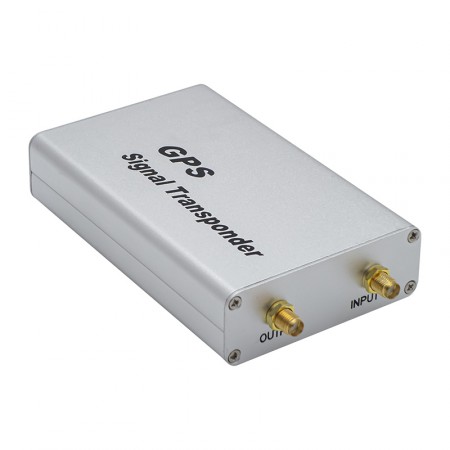

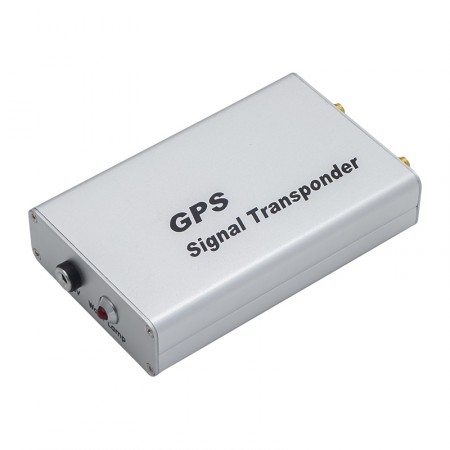

  • Репитер Baltic Signal BS-GPS-75

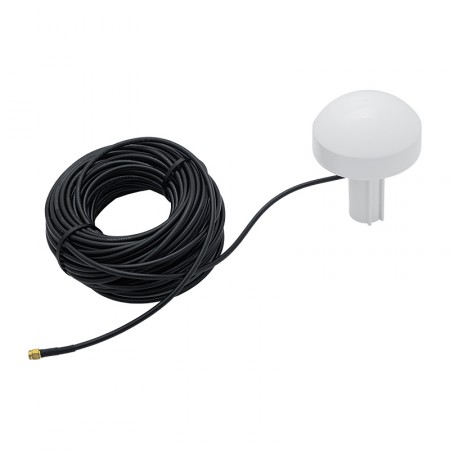

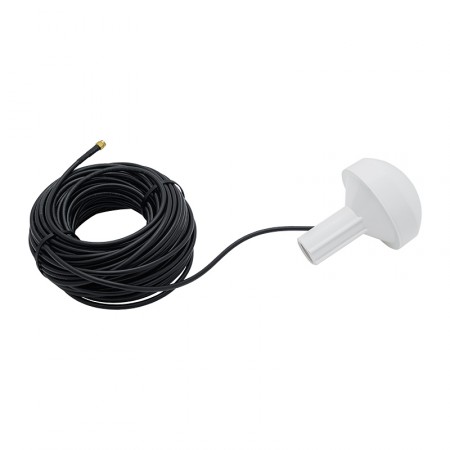

  • Внешняя антенна GPS/ГЛОНАСС с кабелем 25 м

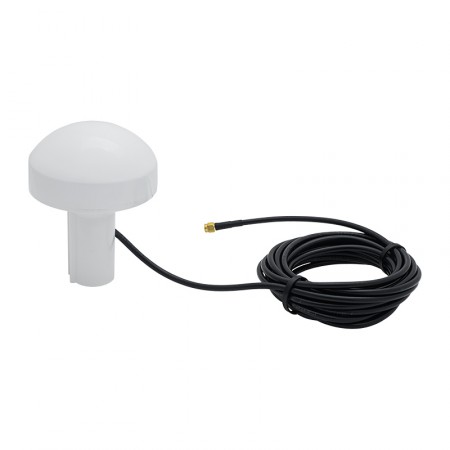

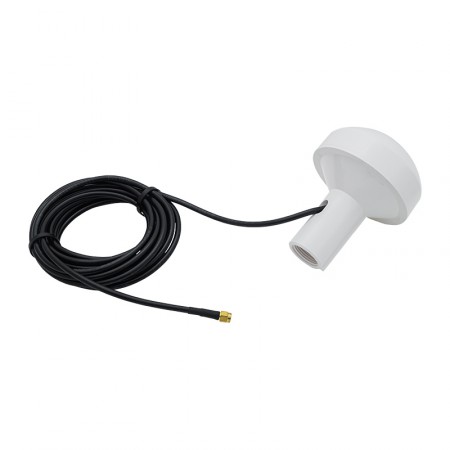

  • Внутренняя антенна GPS/ГЛОНАСС с кабелем 5 м
  • Блок питания
  • Инструкция
Характеристики репитера
Стандарты связи GPS (L1), ГЛОНАСС (L1), Galileo (E1), BeiDou (B1)
Частотный диапазон 1550–1610 МГц
Максимальный коэффициент усиления 55 дБ
Площадь покрытия 500–1000 м2
Волновое сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 2
ВЧ-разъемы SMA-female (розетка)
Питание (адаптер) 5В, 1А
Охлаждение естественное
Защита корпуса IP40
Атмосферное давление от 86 кПа до 106 кПа
Диапазон рабочих температур от -10°С до +55°С
Температура хранения от -40°С до +80°С
Размер устройства 125 x 70 x 25 мм
Вес 0,14 кг
Характеристики внешней антенны GPS/ГЛОНАСС
Рабочая частота 1568 ±15 МГц
Ширина полосы пропускания 30 МГц
Коэффициент усиления излучателя в зените 4,5 дБик
Поляризация правосторонняя круговая (RHCP)
КСВн антенны < 1,5
Осевое отношение антенны < 4 дБ
Коэффициент усиления МШУ 38 ±2 дБ
Коэффициент шума МШУ < 1,5 дБ
КСВн усилителя < 2
ВЧ-разъем SMA-male
Длина кабеля 25 м
Марка кабеля SYV-75-3-1
Тип монтажа резьба G3/4″
Материал корпуса АБС-пластик
Допустимая скорость ветра 55 м/с
Рабочая скорость ветра 37 м/с
Допустимая влажность 95%
Рабочая температура от -40°С до +70°С
Температура хранения от -55°С до +75°С
Размер (без кабеля) 124 x Ø96 мм
Вес (с кабелем) 972 г
Характеристики внутренней антенны GPS/ГЛОНАСС
Рабочая частота 1568 ±15 МГц
Ширина полосы пропускания 30 МГц
Коэффициент усиления излучателя в зените 4,5 дБик
Поляризация правосторонняя круговая (RHCP)
КСВн антенны < 1,5
Осевое отношение антенны < 4 дБ
ВЧ-разъем SMA-male
Длина кабеля 5 м
Марка кабеля SYV-75-3-1
Тип монтажа резьба G3/4″
Материал корпуса АБС-пластик
Допустимая влажность 95%
Рабочая температура от -40°С до +70°С
Температура хранения от -55°С до +75°С
Размер (без кабеля) 124 x Ø96 мм
Вес (с кабелем) 324 г
