Усилитель сотовой связи Baltic Signal BS-3G-75-PRO-kit (до 500 м2)
- Описание
- Доставка
- Отзывы (0)
Готовое решение Baltic Signal для усиления сотовой связи 3G (UMTS-2100) и мобильного интернета 4G (LTE-2100) на базе современного репитера. Тщательным образом подобранные и протестированные компоненты позволяют обеспечить уверенным сигналом помещение площадью до 500 м2. Комплект прост в установке и отлично подходит для коттеджей, загородных домов, офисов, магазинов, заведений общепита и других зданий.
Набор BS-3G-75-PRO-kit обладает всеми достоинствами готовых систем усиления. Для установки комплекта не требуется изучать теоретические вопросы радиосвязи, нюансы мобильных технологий и протоколов беспроводного интернета. Монтаж оборудования занимает минимальное время, а все устройства гарантированно совместимы друг с другом.
Усиление сетей на площади 500 м2 с помощью комплекта Baltic Signal
Сотовый усилитель работает с наиболее распространенным 3G-станданртом UMTS-2100 и 4G-стандартом LTE Band 1, которые позволяют совершать голосовые звонки и пользоваться быстрым мобильным интернетом. Эти стандарты используется всеми российскими операторами: МТС, МегаФон, Билайн и Tele2.

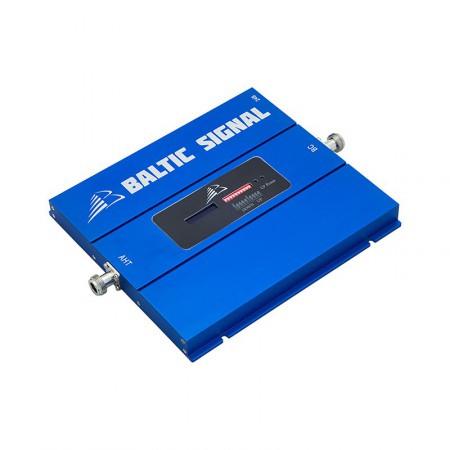

Центральный элемент комплекта — репитер BS-3G-75 PRO с максимальной выходной мощностью 640 мВт и коэффициентом усиления 75 дБ. Высокие характеристики обеспечивают требуемую площадь покрытия системы, а также позволяют принимать сигнал от удаленных базовых станций 3G-операторов.

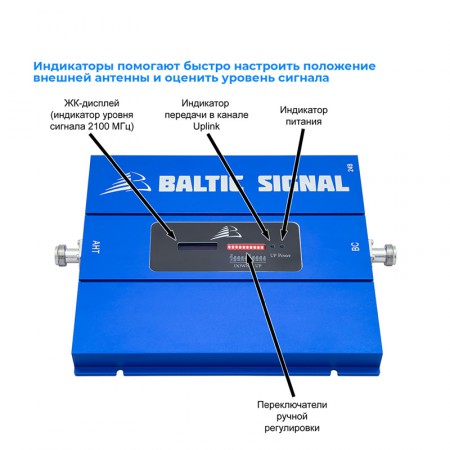

Репитер Baltic Signal BS-3G-75 PRO оснащен ЖК-дисплеем, на котором в реальном времени отображается уровень входящего сигнала. Наличие индикации упрощает настройку уличной антенны, позволяя пользователю быстро подобрать наилучшее положение излучателя. Также на корпусе репитера размещаются средства традиционной ручной регулировки для снижения мощности на 31 дБ с шагом 1 дБ.
Набор антенн для эффективной ретрансляции сигнала
Для работы усилителя требуется установка уличной антенны, принимающей сотовый сигнал от базовой станции, и комнатной, отвечающей за передачу сигнала от репитера до устройств абонентов. Подключение приборов осуществляется при помощи стандартных разъемов N-типа.

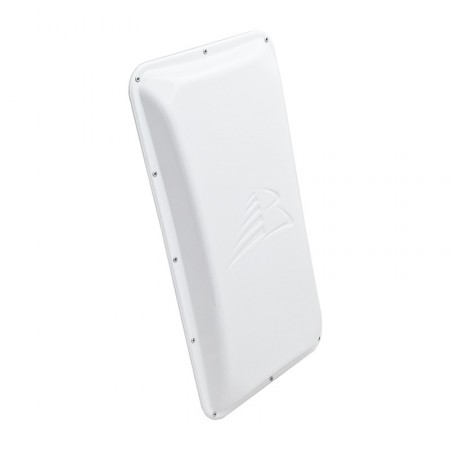

- Уличная антенна ASTRA 3G имеет коэффициент усиления 17 дБи и используется для создания надежного канала связи на линии «репитер — базовая станция». Она может быть установлена на фасадном кронштейне или мачте. При монтаже антенна должна быть направлена в сторону ближайшей базовой станции вашего 3G-оператора. Поскольку ASTRA 3G является направленным излучателем, точность настройки положения в пространстве будет существенно влиять на качество приема и передачи сигнала.

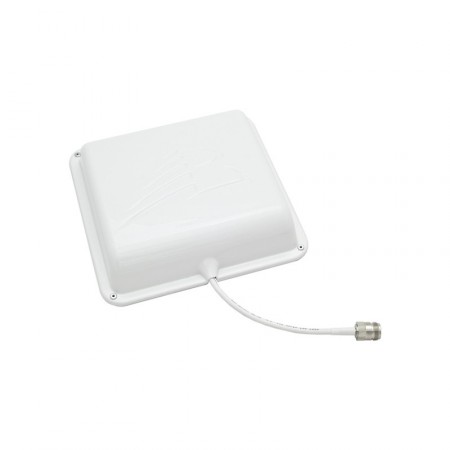

- Комнатная антенна VITA-5 также имеет панельное исполнение и выполняет функцию источника ВЧ-сигнала в помещении. Именно с антенной VITA-5 взаимодействуют абонентские устройства, такие как смартфоны, планшеты и модемы. Для удобства монтажа антенна оснащена коротким отрезком кабеля с разъемом N-female.
Подключение антенн к репитеру производится с помощью кабельных сборок марки 5D-FB (Ø7,5 мм). Уличная антенна соединяется с усилителем с помощью кабеля длиною 15 метров, комнатная — более коротким кабелем длиною 5 метров. Кабель уличной антенны имеет компактный разъем SMA-male, не требующий большого отверстия в стене или оконной раме для прокладки внутрь помещения. Совместимость разъемов кабеля и репитера обеспечивается при помощи переходника.
Данный комплект поставляется с документацией, содержащей подробные инструкции по установке, настройке и эксплуатации компонентов и системы в целом.
Чтобы приобрести усилитель BS-3G-75-PRO-kit, оформите заказ онлайн. Если нужна помощь с выбором модели репитера или готового решения, позвоните по номеру 8-800-3333-965 для бесплатной консультацией наших специалистов.

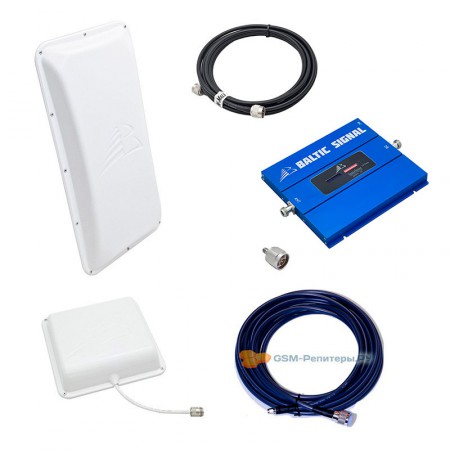

Состав комплекта:
- Репитер Baltic Signal BS-3G-75 PRO
- Уличная антенна ASTRA 3G (панельная, 17 дБи)
- Комнатная антенна VITA-5 (панельная, 7–10 дБи)

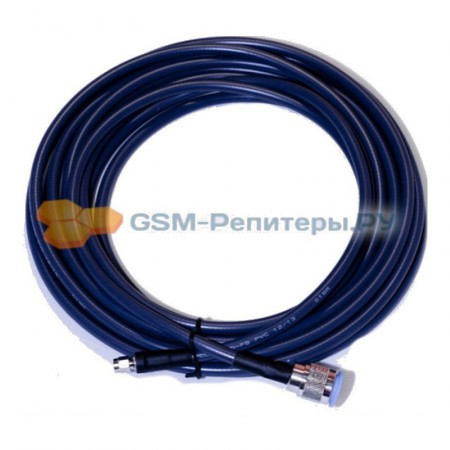

- Кабельная сборка 5D-FB с разъемами N и SMA длиною 15 м

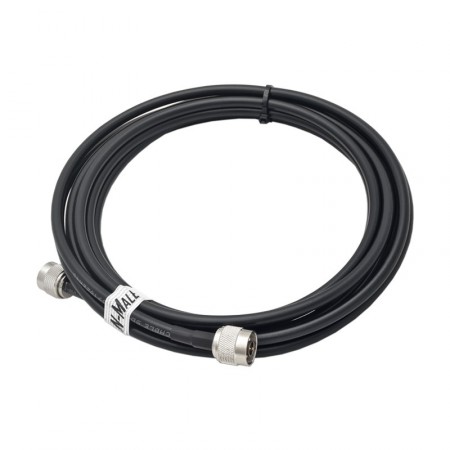

- Кабельная сборка 5D-FB с разъемами N длиною 5 м
- Переходник SMA-female — N-male
Характеристики репитера | |
Стандарты связи | UMTS-2100, LTE-2100 |
Частотный диапазон (UL) | 1920–1980 МГц |
Частотный диапазон (DL) | 2110–2170 МГц |
Максимальная выходная мощность | 28 дБм (640 мВт) |
Максимальный коэффициент усиления | 75 дБ |
Автоматическая регулировка усиления | есть |
Ручная регулировка усиления | 31 дБ (с шагом 1 дБ) |
Волновое сопротивление | 50 Ом |
ВЧ-разъемы | N-female (розетка) |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 2 |
Питание (адаптер) | 24В, 3А |
Охлаждение | естественное |
Защита корпуса | IP40 |
Атмосферное давление | от 86 кПа до 106 кПа |
Диапазон рабочих температур | от -10°С до +55°С |
Температура хранения | от -40°С до +80°С |
Размер устройства | 240 x 185 x 20 мм |
Вес | 1,0 кг |
Характеристики антенны ASTRA 3G | |
Частотный диапазон | 1900–2200 МГц |
Коэффициент усиления | 17 дБи |
Ширина диаграммы направленности в горизонтальной плоскости | 36° |
Ширина диаграммы направленности в вертикальной плоскости | 18° |
Отношение вперед/назад | ≥ 23 дБ |
Волновое сопротивление | 50 Ом |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,5 |
Допустимая мощность передачи | 10 Вт |
Поляризация | регулируется кронштейном |
Разъем | N-female |
Материал излучателя | оцинкованная сталь |
Защитное покрытие | порошковая окраска |
Материал защитного корпуса | АБС-пластик с защитой от УФ-излучения |
Защита оболочки | IP67 |
Размер (без крепления) | 450 x 240 x 50 мм |
Вес (без крепления) | 1,4 кг |
Характеристики антенны VITA-5 | ||
Частотный диапазон | 890–960 МГц | 1700–2700 МГц |
Коэффициент усиления | 7–8 дБи | 10 дБи |
Ширина ДН в H-плоскости | 70° | 90–120° |
Ширина ДН в E-плоскости | 60° | 47–65° |
Волновое сопротивление | 50 Ом | |
КСВ в рабочем диапазоне частот | ≤ 1,6 | |
Поляризация | вертикальная | |
Разъем | N-female | |
Длина кабеля | 15 см | |
Материал излучателя | оцинкованная сталь | |
Материал защитного корпуса | морозостойкий поликарбонат с защитой от УФ-излучения | |
Размер (без крепления) | 200 x 200 x 40 мм | |
Вес (без крепления) | 400 г |
Доставка и гарантия | |
Доставка по Москве | 700 руб., 2–3 дня |
Доставка по СПб | 700 руб., 1–2 дня |
Доставка по России | 700 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
