Комплект усиления связи и интернета от ДалСвязь для городской и пригородной местности. Набор поддерживает современные стандарты LTE-интернета и 3G-связи и организует стабильную зону приема для любых российских операторов. Мощности оборудования достаточно для помещений площадью 300 м2. Установка набора проста и подробно изложена в инструкции — с этим процессом справится каждый!
Какие стандарты поддерживает усилитель ДалСвязь?
Набор DS-LT-2100/2600-23С2 разработан для увеличения мощности двух популярных среди операторов диапазонов — 2100 и 2600 МГц. Эти диапазоны наиболее активно используются в урбанизированной местности: в городах, пригородных зонах, поселках городского типа. Сочетание этих частот обеспечивает следующие виды связи:
- 3G-звонки и интернет UMTS-2100. Мобильная связь третьего поколения доступна у всех операторов. В канале 3G нет быстрого интернета, однако скорости обычно хватает для работы мессенджеров, электронной почты и других сервисов. Также доступны обычные звонки (голосовая связь);
- Сети LTE-2100 (Band 1) в рамках рефарминга диапазона. Диапазон частот 2100 МГц постепенно переводится операторами в режим 4G для работы более быстрого интернет-соединения. В таком режиме работы, помимо интернета, также доступны звонки VoLTE с высоким качеством аудио и низкой задержкой соединения;
- Скоростной LTE-2600 (Band 7). Это основной 4G-диапазон в городах. Базовые станции частоты 2600 МГц имеют малую дальность действия, поэтому они используются только в крупных населенных пунктах. Однако этот диапазон имеет широкую полосу частот, поэтому 4G-интернет может работать на высоких скоростях. Также доступны звонки VoLTE.
Двухдиапазонный набор от ДалСвязь — подходящий вариант для помещений в пределах городской черты. Набор поддерживает всех крупных операторов, обеспечивает работу быстрого интернета и возможность совершать звонки без обрывов соединения.
Принцип работы: основные шаги усиления связи

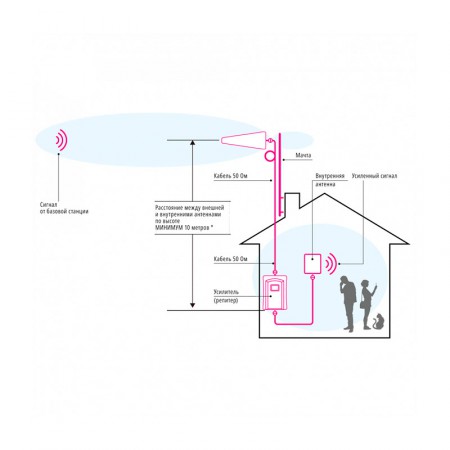

Комплект усиления работает как повторитель: мощность наружного сигнала повышается репитером, а за прием и раздачу сигнала отвечает пара антенн. Комплект работает симметрично, поэтому сигнал от смартфонов и модемов также подвергается усилению и достигает базовой станции оператора.
В комплект входят комплектующие, которые позволяют быстро развернуть систему в любом подходящем месте: квартире, офисе, коммерческом помещении. При установке достаточно пользоваться комплектным руководством, чтобы не допустить грубых ошибок и настроить систему на оптимальную работу!
Комплект состоит из следующих устройств:

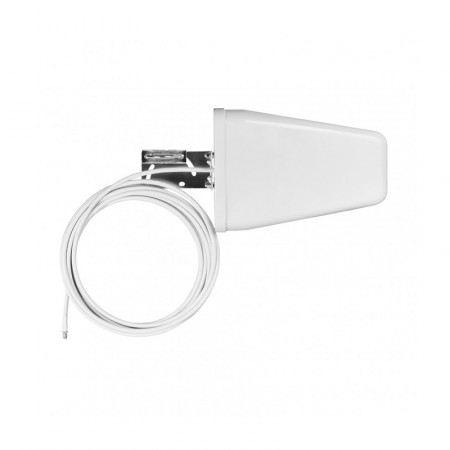

- Наружная антенна DL-700/2700-11. Антенна обязательно крепится на улице с использованием кронштейна для фасада или мачты-трубостойки. Чтобы избежать влияния соседних строений и деревьев, поднимите антенну на максимальную высоту. Излучатель имеет логопериодическую конструкцию и обеспечивает прием на уровне 11 дБ — то есть получает сигнал большей мощности, чем это делают встроенные антенны смартфонов;
- Уличная кабельная сборка и переходник. Уличная антенна соединяется с усилителем встроенным кабелем 5D длиною 10 метров. Чтобы завести кабель с улицы в помещение, придется проделать отверстие в стене (или использовать существующие кабельные вводы). Производитель учел этот момент, поэтому на конце провода находится тонкий коннектор SMA-типа, а соединение с крупным N-разъемом репитера происходит через переходник. Кабель имеет диаметр 7,5 мм, поэтому передача осуществляется с минимальными потерями;

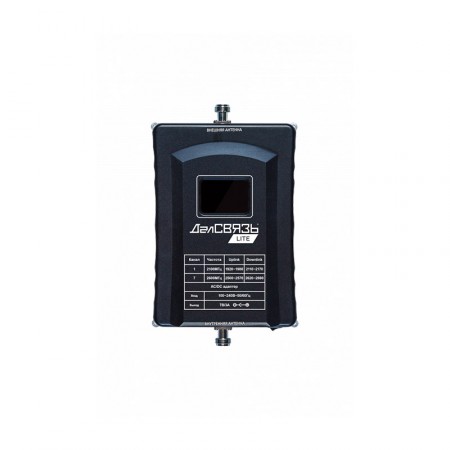

- Репитер DS-LT-2100/2600-23. Двухдиапазонный репитер имеет усиление до 75 дБ и выходную мощность до 200 мВт (23 дБм). Прибор оснащен крупным ЖК-дисплеем с подробной индикацией уровня сигнала, перегрузки и осцилляции. Доступен режим-автомат, в котором прибор сам меняет параметры в зависимости от радиообстановки. Если отключить автоматику, можно снизить усиление на 31 дБ (отдельно для каждого диапазона и каждого канала прием/передача);

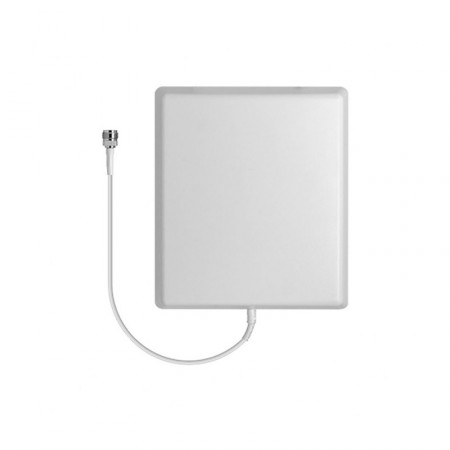

- Комнатная антенна DP-800/2700-7/9 ID и соединительный кабель. После усиления репитером сигнал должен быть распространен в помещении антенной. В комплект входит компактная панельная антенна, которую легко зафиксировать на дальней стене комнаты или коридора. «Панель» имеет секторную диаграмму излучения, обеспечивая широкий угол покрытия. Соединение с репитером производится кабельной сборкой 5 метров с разъемами N-male.
Все комплектующие совместимы друг с другом по частотам, разъемам и волновому сопротивлению 50 Ом. Чтобы купить готовый набор DS-LT-2100/2600-23С2, нажмите «В корзину» и завершите покупку на сайте. Задать вопрос или заказать индивидуальный набор усиления можно, позвонив по номеру 8-800-3333-965!

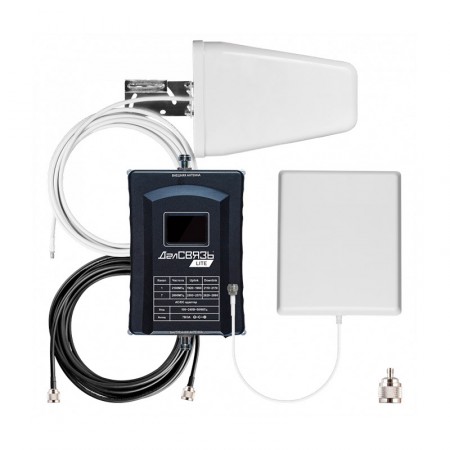

Состав комплекта:
- Репитер ДалСвязь DS-LT-2100/2600-23С2
- Уличная антенна DL-700/2700-11 со встроенным кабелем 10 м
- Комнатная антенна DP-800/2700-7/9 ID (панельная, 7–9 дБи)

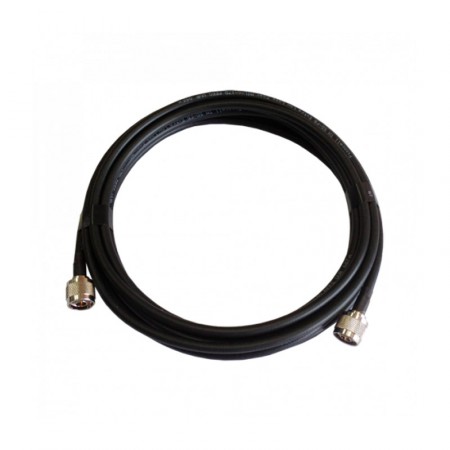

- Кабельная сборка 5D-FB с разъемами N длиною 5 м

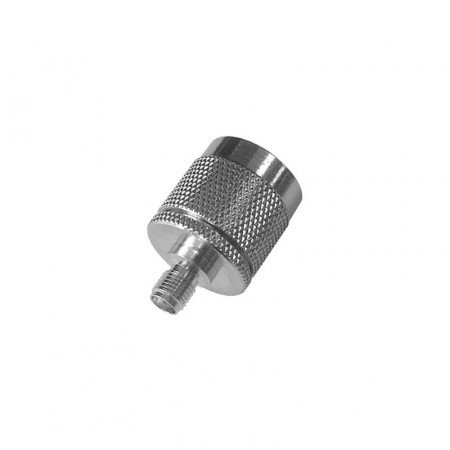

- Переходник SMA-female — N-male
Характеристики репитера | ||
Стандарты связи | UMTS-2100, LTE-2100, LTE-2100 | |
Uplink | Downlink | |
Рабочий диапазон частот |
1920–1980 МГц 2500–2570 МГц |
2110–2170 МГц 2620–2690 МГц |
Коэффициент усиления | 70 ±2 дБ | 75 ±2 дБ |
Максимальная выходная мощность | 15 ±2 дБм (32 мВт) | 23 ±2 дБм (200 мВт) |
Диапазон регулировки коэффициента усиления | 1–31 дБ (шаг 1 дБ) | |
Автоматическая регулировка усиления | ≤ 20 дБ | |
Волновое сопротивление | 50 Ом | |
Неравномерность АЧХ | ≤ 8 дБ | |
Интермодуляционные составляющие |
9 кГц – 1 ГГц: < -36 дБм 1 ГГц – 12,75 ГГц: < -30 дБм |
|
Коэффициент шума | ≤ 6 дБ | |
Временная задержка | ≤ 1 мкс | |
КСВн входа и выхода | ≤ 2 | |
ВЧ-разъемы | N-female | |
Питание (адаптер) | 7В, 3А | |
Потребляемая мощность | ≤ 24 Вт | |
Степень защиты корпуса | IP40 | |
Допустимая влажность | < 90% | |
Диапазон рабочих температур | от 0°С до +55°С | |
Размер | 240 x 140 x 35 м | |
Вес (нетто) | 1,5 кг | |
Вес (брутто) | 2,0 кг |
Характеристики антенны DL-700/2700-11 | ||
Рабочий диапазон частот | 695–960 МГц | 1710–2700 МГц |
Коэффициент усиления | 10 дБи | 11 дБи |
Диаграмма направленности (горизонтальная) | 60° | 55° |
Диаграмма направленности (вертикальная) | 65° | 45° |
Волновое сопротивление | 50 Ом | |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,8 | ≤ 1,5 |
Отношение вперед/назад | ≥ 18 дБ | |
Поляризация | вертикальная / горизонтальная | |
Максимальная входная мощность | 50 Вт | |
Ветровая нагрузка | 35 м/с | |
ВЧ-разъем | N-female | |
Длина кабеля | 10 м | |
Марка кабеля | 5D-FB | |
Тип крепления | U-зажим, на трубу Ø22–50 мм | |
Диапазон рабочих температур | от -40° до +60° | |
Материал корпуса | АБС, алюминий | |
Размер (без кабеля и кронштейна) | 440 x 210 x 65 мм | |
Вес (без кабеля и кронштейна) | 670 г |
Характеристики антенны DP-800/2700-7/9 ID | ||
Рабочий диапазон частот | 800–960 МГц | 1710–2700 МГц |
Коэффициент усиления | 7 дБи | 9 дБи |
Диаграмма направленности (горизонтальная) | 75° | 70° |
Диаграмма направленности (вертикальная) | 65° | 60° |
Волновое сопротивление | 50 Ом | |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,5 | |
Отношение вперед/назад | ≥ 18 дБ | |
Поляризация | вертикальная | |
Проводимость по постоянному току | разомкнутая | |
Максимальная входная мощность | 50 Вт | |
ВЧ-разъем | N-female | |
Длина кабеля | 30 см | |
Тип крепления | кронштейн, на стену | |
Допустимая влажность | от 5% до 95% | |
Диапазон рабочих температур | от -40° до +60° | |
Материал корпуса | АБС, алюминий | |
Размер | 207 x 177 x 45 мм | |
Вес | 0,29 кг |
