Разъём 11-111F (MCX-male, обжимной, на кабель RG-58)

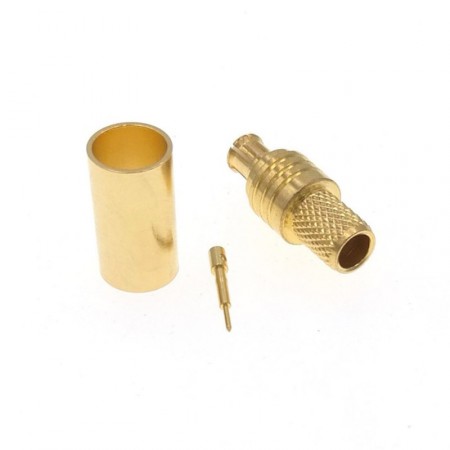

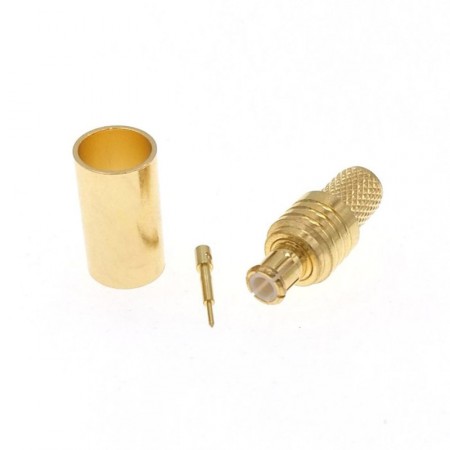

Разъем MCX-male на кабель RG-58 — это высокочастотный коннектор с установкой под обжим, предназначенный для кабельной серии Ø5,0 мм. Он устанавливается на конец кабеля и служит для подключения антенн к радиомодулями, модемам, GNSS-трекерам и другим устройствам. MCX-разъемы имеют малый размер и часто используются с компактными и переносными приборами.

Назначение интерфейса MCX и сферы его применения

MCX (англ. Micro Coaxial Connector) спроектированы для портативных и мобильных применений, где важна экономия пространства на печатных платах. Внешне разъемы похожи на серию SMB, однако их габариты на 30% меньше.

Разъем востребован в задачах, где важна компактность и надежность. Например, он используется в мобильных системах связи, установленных в транспортных средствах, или в стационарных устройствах с ограниченным пространством, таких как корпуса роутеров или печатные платы радиомодулей.

• Под кабельную серию RG-58. Разъем 11-111F разработан для работы с коаксиальным кабелем RG-58 (Ø5,0 мм), который широко используется в радиочастотных системах. Установка возможна на кабель с цельной жилой (A/U) и на вариант с многопроволочной жилой (C/U);
• Совместимость с радиотехникой. Коннектор рассчитан на волновое сопротивление 50 Ом, которое применяется в большинстве радиочастотных систем. MCX-разъемы устанавливаются на LTE-модемы/роутеры, GPS/ГЛОНАСС-модули, тестовое и лабораторное оборудование;
• Обжимной монтаж. Установка выполняется с помощью обжимных клещей, что гарантирует устойчивость вилки на кабеле. Центральная игла припаивается к жиле провода;
• Быстросъемное исполнение с надежной фиксацией. Защелкивающийся механизм MCX обеспечивает прочное соединение, устойчивое к вибрациям и механическим воздействиям. Разъемы MCX рассчитаны на 500 сопряжений.

Коннектор позволяет антенну к оборудованию или создать короткую кабельную сборку (пигтейл), чтобы обеспечить совместимость по коннекторам с другим проводом.

Процесс установки разъема

Монтаж разъема 11-111F на коаксиальный кабель RG-58 — это стандартный процесс, в ходе которого используется паяльный инструмент и кримпер. Этапы установки:

1. Подготовка кабеля. Снимите внешнюю изоляцию, экранирующую оплетку и диэлектрик, чтобы обнажить центральную жилу кабеля RG-58. При разделке кабеля необходимо учитывать разъемы коннектора;
2. Пайка центрального пина. Припаяйте иглу к концу проводящей жилы;
3. Закрепление разъема. Вставьте центральную жилу с иглой в корпус разъема. Зафиксируйте хвостовую часть разъема металлической гильзой при помощи клещей с подходящей матрицей;
4. Контроль качества. Проверьте соединение на отсутствие зазоров и целостность контактов. Удостоверьтесь, что центральный контакт и корпус не имеют короткого замыкания.

Разъем 11-111F — это компонент для создания кабельных сборок на базе RG-58, обеспечивающий стабильное соединение антенн и радиомодулей. Закажите его на нашем сайте или обратитесь к специалистам компании за консультацией по номеру 8-800-3333-965!
