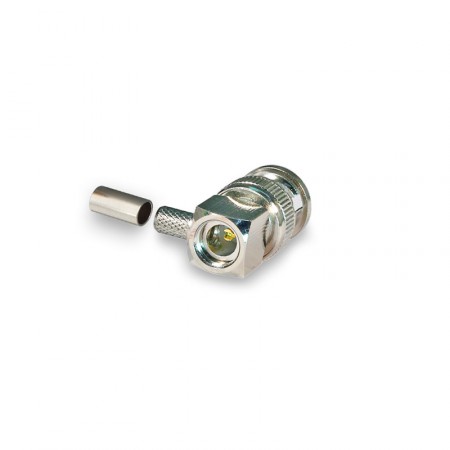

Разъём B-121F (BNC-male, обжимной, угловой, на кабель RG-58)

Разъем B-121F — это угловой высокочастотный коннектор BNC-male, предназначенный для коаксиального кабеля RG-58. Он обеспечивает быстрое подключение кабелей в радиотехнических системах, включая антенные комплексы, измерительное оборудование и телекоммуникации. Угловой дизайн (90°) упрощает размещение в условиях ограниченного пространства, а обжимнjй метод установки гарантирует надежность и долговечность.

Где используются угловые коннекторы BNC ?

B-121F относится к серии разъемов BNC (Bayonet Neill-Concelman). Это один из классических ВЧ-разъемов, спроектированных для работы на частотах до 4 ГГц. Особенностью коннектора является байонетный механизм: вилка и розетка соединяются путем поворота на четверть оборота, без резьбы.

Разъем поддерживает волновое сопротивление 50 Ом, что соответствует стандартам большинства высокочастотных систем. Его применяют в следующих областях:

• Антенные системы. Соединение кабеля с радиостанциями, антеннами и усилителями сигнала в системах связи;
• Промышленная электроника. Интеграция в автоматизированные системы управления, телеметрии и контроля;
• Измерительное оборудование. Подключение к осциллографам, анализаторам спектра и генераторам для точной передачи сигналов;
• Медицинская техника. Обеспечение надежного контакта в диагностических приборах.

Угловой разъем BNC для установки обжимом

B-121F устанавливается на кабель семейства RG-58 обжимным методом. Для монтажа необходимо зачистить кабель и припаять жилу к проводнику коннектора через отверстие в тыльной стороне (за заглушкой). Затем кабель обжимается кримперным инструментом. Эта вилка совместима с вариантами RG-58 с цельной медной жилой (A/U) и с плетеным проводником (C/U).

• Угловой форм-фактор делает разъем удобным для подключения в местах, где кабель должен быть подведен под углом, чтобы избежать изломов. Конструкция под 90° позволяет компактно разместить провод в ограниченном пространстве, снижая риск его повреждения;
• Обжимная установка. Обжим оплетки и пайка центрального штыря выполняются с помощью стандартных инструментов. Такой метод гарантирует наибольшую долговечность даже при частых подключениях/отключениях (например, при работе с измерительными приборами);
• Байонетное соединение. Серия разъемов BNC имеет байонетный замок, который соединяет «папу» и «маму» при простом осевом смещении. Разъемы не имеют резьбы, что удобно при частой замене кабелей. Однако такой механизм имеет ограничение: серия BNC менее устойчива к вибрациям по сравнению с резьбовыми аналогами, такими как TNC или N-type. Поэтому BNC рекомендуется использовать в стационарных системах, где вибрационные нагрузки минимальны.

Купить B-121F можно прямо сейчас на нашем сайте! Добавьте товар в корзину или позвоните по номеру 8-800-3333-965 для консультации. Наши менеджеры помогут подобрать кабели, антенны и другие компоненты для вашей системы связи.

Альтернативные артикулы — HYR-0115A, GB-115A, BNC-7005.
