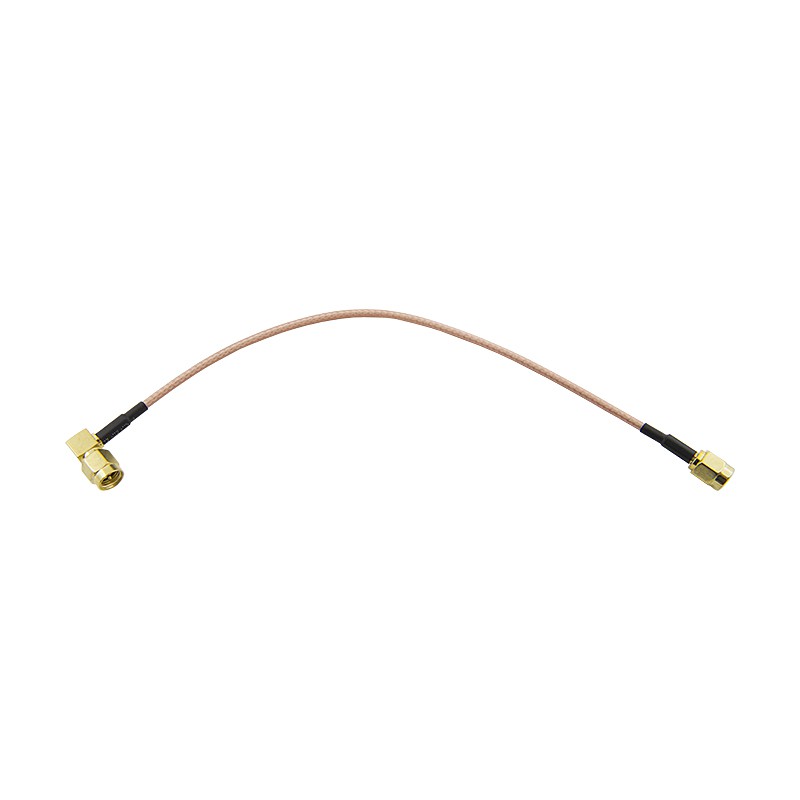

Пигтейл SMA-male угловой - SMA-male (20 см, кабель RG-316)

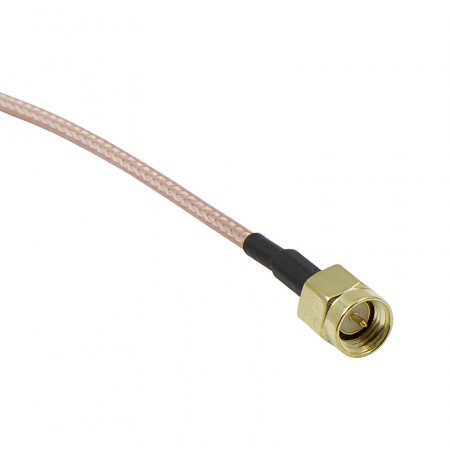

Коаксиальный антенный адаптер длиной 20 см с двумя разнотипными разъемами SMA-male: один угловой, второй прямой. Пигтейл изготовлен на базе кабеля RG-316 (⌀2,5 мм), все компоненты имеют волновое сопротивление 50 Ом (для радиоприменений). Центральные контакты обоих коннекторов позолочены.

Когда нужен пигтейл SMA-угловой/прямой?

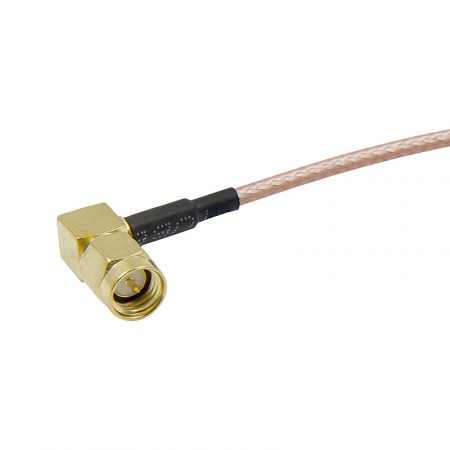

Пигтейл с двумя одинаковыми вилками SMA-типа закрывает большинство задач для соединения аппаратуры. Но есть ситуации, когда порты на двух соединяемых устройствах расположены под разными углами к монтажной поверхности: один смотрит в сторону, другой — вверх или вниз. Попытка подключить прямой кабель в обоих направлениях дает лишний изгиб и нагрузку на коннектор. Угловой конец снимает этот изгиб конструктивно, разворачивая кабель на 90° прямо у основания.

Такой пигтейл удобно использовать для соединения LTE-роутера, усилителя или радиопередатчика с антенной, которая расположена под нестандартным углом или интегрирована в корпус. Для других вариантов компоновки выпускаются версии с двумя прямыми и двумя угловыми разъемами.

Основные сферы применения включают такие сценарии:

• Стыковка антенных портов внутри гермобоксов и корпусов, когда два порта ориентированы в разных плоскостях;
• Подключение внешней антенны или удлинителя к LTE-роутеру, модему, GSM-шлюзу, когда прямой коннектор упирается в ближайшую поверхность;
• Сборка измерительных стендов: соединение анализатора спектра, векторного анализатора или генератора с тестируемым устройством в условиях ограниченного пространства;
• Пусконаладочные работы, где кабель подключается и отключается многократно — SMA-вилки выдерживают большое число циклов без деградации контакта.

Тонкий кабель RG-316 для мобильных подключений

RG-316 — это гибкий коаксиальный кабель с ФЭП-оболочкой розового цвета. Рабочий диапазон — до 6 ГГц, что перекрывает GSM, 3G, LTE, диапазоны WiFi 2,4 и 5 ГГц. Внешний диаметр 2,5 мм — кабель легко укладывается в стесненных пространствах и держит форму при многократных изгибах, не трескается и не переламывается.

Оболочка из фторэтиленпропилена (ФЭП) химически инертна и сохраняет свойства в диапазоне температур от -40°C до +200°C. Это делает RG-316 пригодным как для лабораторных стендов, так и для постоянного монтажа в промышленном и уличном оборудовании.

Коннекторы установлены обжимным методом и проверены на прочность крепления. На такой длине — 20 см — потери в тракте не превышают 0,5 дБ даже на высоких частотах LTE и WiFi-сетей.
