Переходник SN-342 N-female - SMA-female, на корпус, с фланцем

Адаптер с разъемами N-female и SMA-female предназначен для соединения компонентов высокочастотных систем при установке на корпус устройства. Он используется в сборке радиоустройств, подготовке приборных панелей и подключении кабелей в системах сотовой связи, WiFi и других ВЧ-применениях. Устройство подходит для профессионального монтажа в телекоммуникационных стойках, измерительных стендах или промышленных радиосистемах, где требуется надежное соединение.

Переходник N / SMA с фланцевым креплением

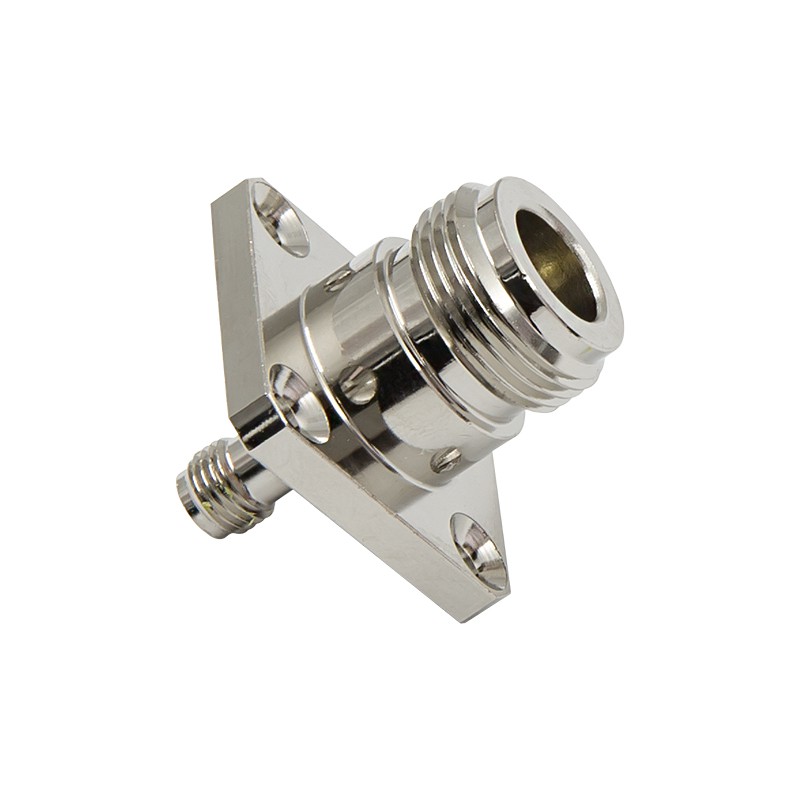

Переходник SN-342 служит для соединения кабелей или устройств, работающих на частотах радиосвязи. Адаптер оснащен розетками N- и SMA-серий, к которым обычно подключаются кабели с ответными разъемами-вилками или напрямую накручиваются антенны. Фланец с отверстиями позволяет надежно закрепить адаптер на корпусе, что исключает смещение при вибрациях.

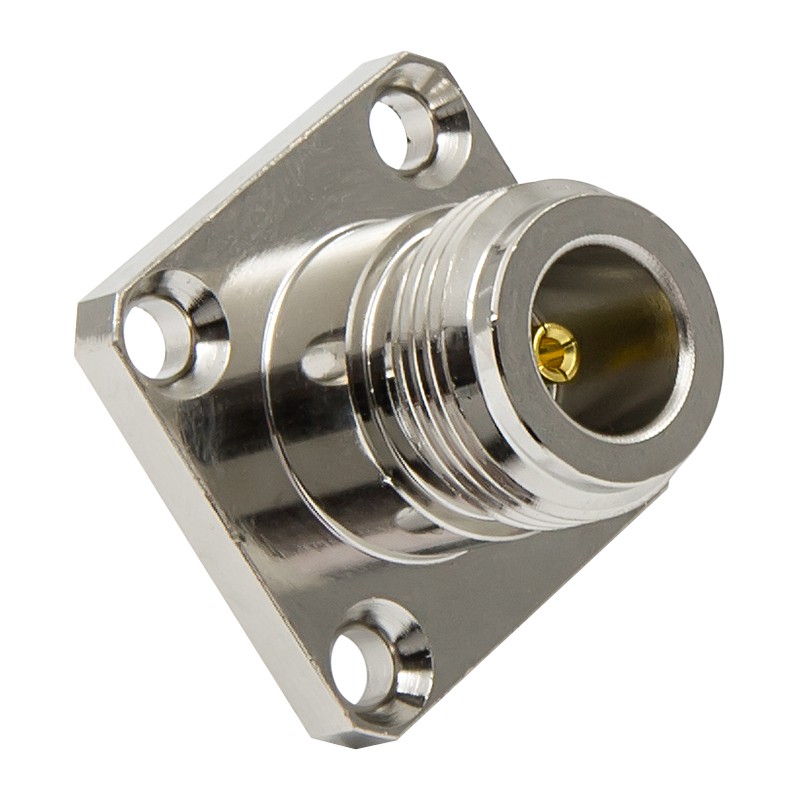

• Сторона 1 — разъем N-female. Классический крупный разъем 50 Ом для радиоприменений. Коннекторы этой серии используются на антеннах, усилителях (репитерах), точках доступа, пассивных комплектующих (сплиттеры, аттенюаторы) и других элементах;
• Сторона 2 — разъем SMA-female. Соединители SMA являются более компактными, при этом также имеют сопротивление 50 Ом, резьбовой способ сопряжения с вилкой и работают на частотах до 18 ГГц. Как правило, разъемы этой серии используются на более миниатюрных и портативных устройствах;
• Фланцевое крепление. Упрощает монтаж на приборных панелях или в шкафах управления, выдерживает механические нагрузки. Фиксация производится на четыре отверстия Ø3,5 мм по углам;

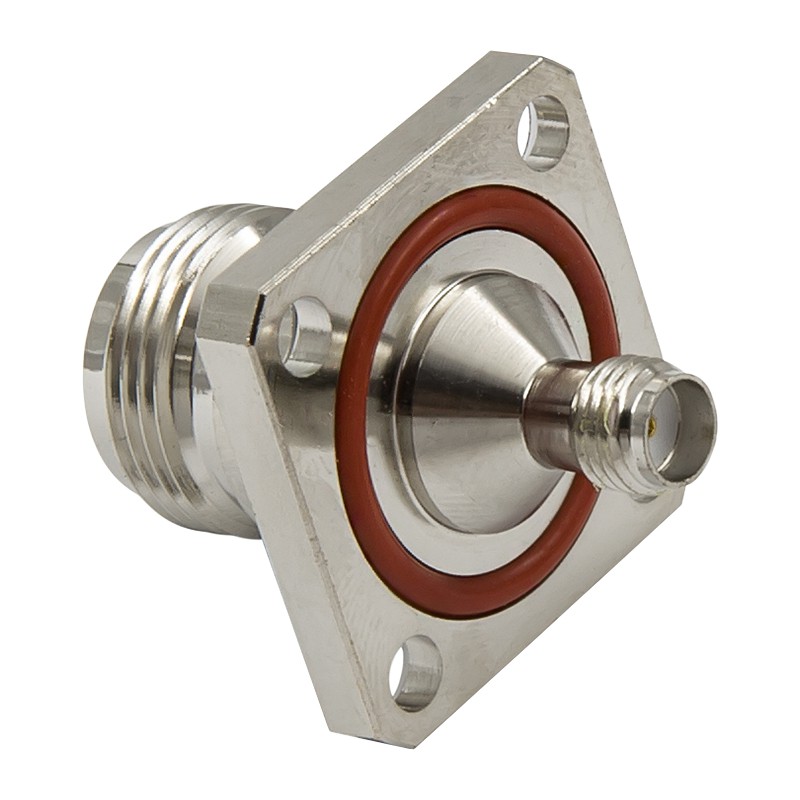

• Уплотнительное кольцо. Со стороны SMA-розетки предусмотрено резиновое кольцо для герметизации, если разъем устанавливается в уличных условиях;
• Долговечность и стабильная передача сигнала. Разъемы обеспечивают надежное соединение с минимальными потерями сигнала, что важно для качественной передачи данных. Никелированный корпус защищает от коррозии, продлевая срок службы в сложных условиях эксплуатации;
• Компактные размеры. Подходит для установки в ограниченном пространстве, не создавая помех для других компонентов.

Принцип работы в радиосетях

Волновое сопротивление 50 Ом соответствует стандартам большинства ВЧ-систем, включая GSM, LTE и WiFi. Центральный контакт с золотым покрытием снижает потери сигнала и гарантирует надежный контакт. При помощи такого адаптера обеспечивают совместимость между кабельными сборками, реализуют межблочные соединения и аккуратный кабель-менеджмент. Благодаря наличию разъемов разных серий (N и SMA), можно соединить оборудование без замены компонентов или перепайки коннекторов. Это упрощает монтаж и сокращает время на настройку системы.

SN-342 используется при стационарном монтаже усиливающих систем с репитерами, интеграции измерительного оборудования, подготовке лабораторных стендов для тестирования и т. п. Часто адаптер монтируется на стенке монтажного шкафа для организации кабельных соединений в промышленных системах.

Переходник SN-342 — надежный компонент для профессиональной работы с ВЧ-системами. Его фланцевое крепление и качественные разъемы обеспечивают стабильное соединение, а компактность упрощает установку. Купите переходник на нашем сайте или позвоните по номеру 8-800-3333-965, чтобы получить консультацию и оформить заказ.
