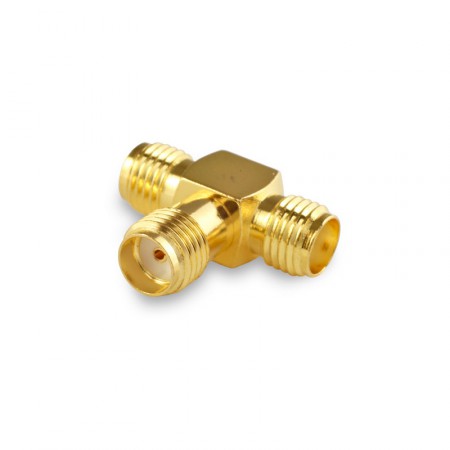

Переходник S-522 SMA-female - 2хSMA-female Т-образный тройник
- Описание
- Доставка
- Отзывы (0)
Переходник S-522 — это компактный Т-образный разветвитель, предназначенный для деления сигнала на две части. Все разъемы — SMA-розетки (female). Устройство применяется в радиосвязи и телекоммуникациях для тестовых и временных конфигураций, где требуется быстрое подключение нескольких устройств к одному источнику сигнала. Подходит для инженеров, занимающихся настройкой и тестированием систем связи стандартов GSM, 3G, 4G или WiFi, а также для лабораторных испытаний оборудования.
Тройник оптимален для ситуаций, где невозможно установить полноценный делитель мощности из-за ограниченного пространства или необходимости оперативного монтажа. Например, он используется при проверке антенн, роутеров или измерительных приборов в полевых условиях.
Простой SMA -делитель в виде переходника
Переходник S-522 разделяет входной сигнал с одного SMA-разъема на два выходных. Это позволяет одновременно подключить два устройства, например, антенну и измерительный прибор, к одному источнику. Устройство работает пассивно, не требуя подключения электричества.
- Миниатюрный размер. Т-образная форма позволяет экономить место при подключении нескольких устройств. Переходник легко встраивается в монтажный шкаф или размещается скрыто при групповой прокладке кабелей;
- Разъемы SMA-серии. Коннекторы SMA широко используются на портативной технике, включая переносные анализаторы, автомобильные усилители, магнитные антенны, технику ISM-диапазонов (телеметрия, радиосвязь, исследовательские проекты);
- Простота использования. Не требует дополнительных инструментов или сложной настройки, что ускоряет процесс тестирования;
- Отсутствие согласования. Переходник S-522 имеет элементарную конструкцию: основной вход «распаян» на два выхода без согласования по сопротивлению между портами. При подключении устройств с номинальным сопротивлением 50 Ом неминуемо возникает рассогласование, приводящее к росту КСВн и отражению сигнала.
Из-за отсутствия согласования и должной развязки между портами переходник рекомендуется только для краткосрочных тестов или систем, где точное согласование не является важным. При работе со слабыми сигналами или необходимостью точных измерений рекомендуем использовать полноценный делитель на схеме Уилкинсона.
Принцип действия тройника
Тройник служит для быстрого подключения устройств, когда нужно разделить или суммировать ВЧ-сигнал. Тройник эффективен для:
- Проверки работоспособности оборудования в лабораторных или полевых условиях;
- Временного разделения сигнала при настройке систем связи, например, в мобильных пунктах управления;
- При работе с низкими частотами (обычно до 100 МГц), где отражением сигнала можно пренебречь.
Переходник S-522 — это инженерно простое и надежное решение для деления сигналов в тестовых или временных системах. Компактный, легкий и универсальный, он станет незаменимым инструментом для настройки оборудования. Купить переходник S-522 можно на нашем сайте. Звоните по номеру 8-800-3333-965 или используйте функцию «Заказать звонок» для консультации по выбору оборудования!
Характеристики | |
Сторона 1 | SMA-female |
Сторона 2 | SMA-female |
Сторона 3 | SMA-female |
Волновое сопротивление | 50 Ом |
Конструктивное исполнение | T-образный |
Покрытие центрального контакта | золото |
Вес | 8 г |
Доставка и гарантия | |
Доставка по Москве | 375 - 750 руб., 2–3 дня |
Доставка по СПб | 375 - 750 руб., 1–2 дня |
Доставка по России | 375 - 750 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
Серия | |
Разъёмы SMA | Переходники SMA |
