Переходник 4.3-10-male - N-male

Переходник с разъемами 4.3-10 (штекер) и N-type (штекер) для коммутации разносерийного оборудования: радиомодулей базовых станций, внешних антенн, фидеров, сумматоров и делителей сигнала. С помощью адаптера вы можете соединить старые и новые устройства в процессе апгрейда оборудования или замены отдельных комплектующих.

Серия соединителей 4.3-10 повышенной производительности

Коннекторы 4.3-10 разрабатывались объединением компаний-производителей радиооборудования как замена габаритным и технически устаревающим разъемам 7/16 DIN. Новая серия коаксиальных соединителей получила стандартизацию IEC в 2016 году, и с тех пор популярность этих коннекторов неуклонно растет. По сравнению с предшественниками, линейка 4.3-10 обладает рядом заметных усовершенствований:

• Вес и размер коннекторов сокращен на 60% и 40% соответственно. Использование серии 4.3-10 снижает давление, которое оборудование оказывает на опоры сотовых вышек, а также упрощает размещение нескольких ВЧ-входов на одном приборе;
• Инженеры изменили конструкцию вилки и розетки, разделив механический и электрический контакты. В результате для надежного соединения требуется гораздо меньшее усилие, чем при сопряжении коннекторов 7/16 DIN;
• Измененная конструкция имеет лучшие показатели PIM (интермодуляционных помех), что повышает общую производительность радиосистемы;
• Штекеры и розетки серии 4.3-10 имеют стандартное сопротивление 50 Ом и доступны для различных коаксиальных фидеров, включая популярные марки 1/2″ SF, 1/2″ и 7/8″. Переход на новый вид разъемов не требует замены кабельных трасс.

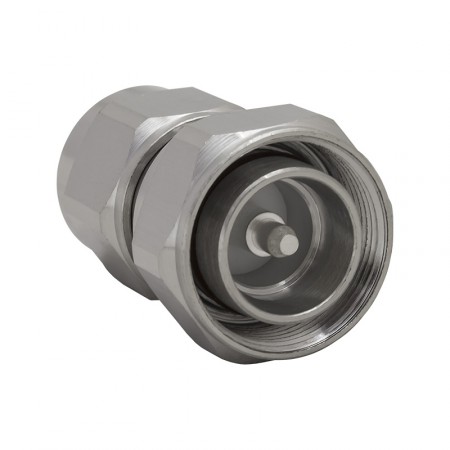

В данном переходнике применена вилка с резьбовым креплением под затяжной ключ. Аксессуар подходит для использования в составе базовых станций, радарных комплексов и профессиональных станций радиосвязи. Коннекторы серии 4.3-10 также встречаются на вспомогательном пассивном оборудовании, таком как антенны, комбайнеры, кабельные сборки и т. п.

Разъем N-male для совместимости со старыми системами

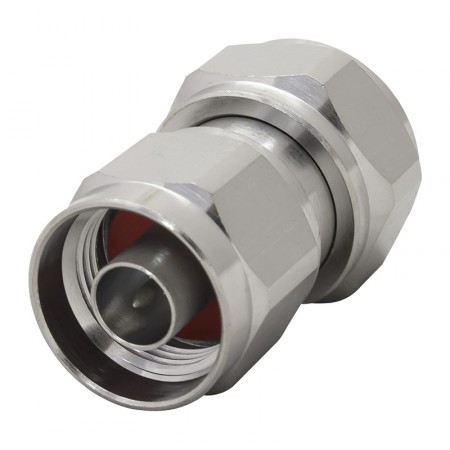

На второй стороне переходника размещен штекер N-male. Этот коннектор известен каждому инженеру: созданный еще в 40-е годы XX века, он продолжает повсеместно использоваться в радиоустройствах с импедансом 50 Ом. Например, коннекторы N-типа встречаются в репитерах сотовой связи, линейных усилителях, антеннах сотовой связи и WiFi и многих других устройствах.

Вилка N-типа соединяется с розеткой посредством винтовой резьбы. По электрическим характеристикам эта серия коннекторов уступает более современным и промышленным соединителям 4.3-10, поэтому переходник рекомендуется использовать в качестве временного решения в процессе модернизации инфраструктуры и перехода на новые стандарты.

Для чего нужен переходник-адаптер?

Переходник обеспечивает совместимость между разносерийными коннекторами и позволяет использовать совместно старые и новые приборы без их аппаратной модификации. Такой адаптер полезен в промышленных системах связи и на предприятиях, где установлена обширная антенная сеть.

Приобрести переходник с коннекторами 4.3-10-male и N-male очень просто: нажмите «В корзину» и оформите заказ онлайн. По техническим вопросам и для составления индивидуального проекта усиления связи позвоните по телефону 8-800-3333-965!
