Переходник 4.3-10-male - N-female

Межсерийный переходник с разъемами 4.3-10-male (вилка) и N-female (розетка) для соединения кабельных сборок, модулей базовых станций, антенн и других радиоприборов с волновым сопротивлением 50 Ом. Адаптер используется, чтобы избежать перепайки разъемов на устройствах в процессе частичной модернизации или замены радиокомпонентов.

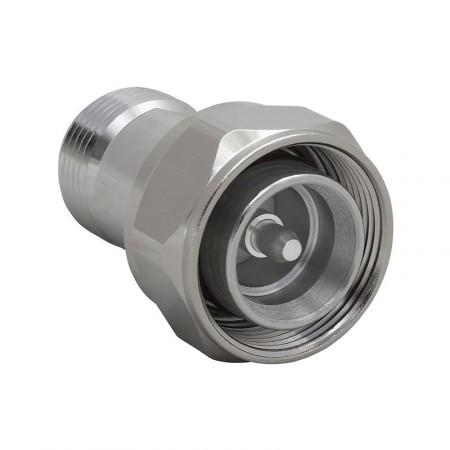

Разъем 1. Современный коннектор 4.3-10-male

Разъемы 4.3-10 — относительно свежая разработка в сфере радиооборудования. Эти соединители рассматриваются как альтернатива и замена устаревающей серии 7/16 DIN, которая уже не отвечает растущим требованиям к качеству радиопередачи в мобильных сетях. У серии 4.3-10 есть ряд преимуществ, в том числе:

• Штекеры и вилки на 60% легче и на 40% компактнее. Таким образом, снижается нагрузка на элементы оборудования и опорные конструкции, появляется возможность разместить большее количество антенных входов на одном радиомодуле;
• Модифицированная конструкция контакта менее требовательна к усилию, которое необходимо приложить к коннекторам для прочного и долговременного сочленения;
• Измененная конструкция также имеет сниженные интермодуляционные искажения (PIM), что благоприятно сказывается на работе всей системы радиопередачи;
• Имеется совместимость с привычными фидерными кабелями, такими как 1/2″ SF, 1/2″, 7/8″ и другими.

Спецификации 4.3-10 описывают три возможных исполнения «вилки». На данном переходнике используется классический вариант с винтовым соединением и выемками под гаечный ключ.

Коннекторы серии 4.3-10 часто встречаются на активном оборудовании базовых станций, а также на различных соединительных пассивных элементах: джамперных кабелях, сплиттерах, направленных ответвителях и проч.

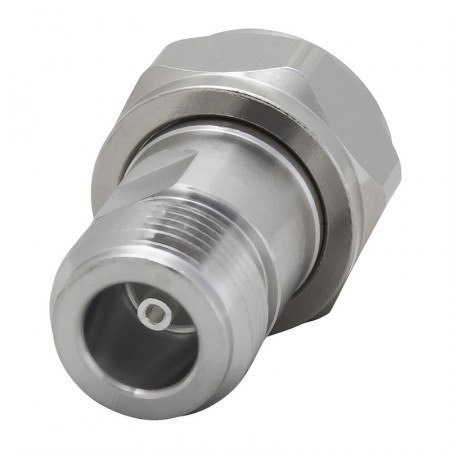

Разъем 2. Классический коннектор N-female

В свою очередь, коннекторы N-серии — это проверенные временем соединители, которые уже десятилетиями применяются для передачи радиосигнала. Разработанные в 40-е годы, эти соединители и по сей день используются в профессиональных и бытовых антеннах, повторителях и других компонентах радиосетей.

N-тип имеет прочное механическое резьбовое соединение и остается стандартом для подключения оборудования 50 Ом. Его использование актуально в тех случаях, когда на объекте отсутствуют повышенные требования к точности передачи. Эти разъемы дешевы, просты в эксплуатации и знакомы всем радиоинженерам.

Назначение межсерийного переходника

Межсерийный адаптер позволяет быстро развернуть разнообразное оборудование, не тратя времени на перепайку и замену разъемов. С помощью этого аксессуара можно соединить разнотипные радиомодули, антенны и кабельные линии друг с другом. Использование переходников целесообразно в процессе постепенного обновления инфраструктуры, а также в полевых условиях, в процессе пусконаладки и т. п.

Чтобы купить переходник с разъемами 4.3-10-male и N-female, нажмите кнопку «В корзину», а затем перейдите на страницу оформления заказа. Любые вопросы о системах усиления связи и WiFi вы можете задать нашим менеджерам по телефону 8-800-3333-965!
