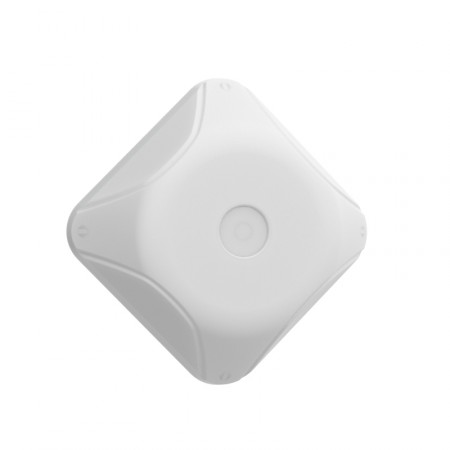

Облучатель WiFi AX-5500 OFFSET (5 ГГц)

Облучатель диапазона WiFi 5 ГГц для офсетных антенн от компании Антэкс. Модель AX-5500 OFFSET позволяет организовать дальние соединения (беспроводные мосты) при наличии прямой видимости. Облучатель может использоваться с обычными спутниковыми «тарелками» или специальными рефлекторами для радиосвязи.

Что такое офсетный облучатель WiFi и для чего он нужен?

Антенны классической конструкции, такие как волновые каналы и синфазные решетки, ограничены разумными размерами изделий. В какой-то момент дальнейшее наращивание коэффициента усиления становится нерациональным из-за слишком больших габаритов, которые приобретает конструкция. В этих случаях начинает применяться особый класс параболических антенн.

«Параболик» состоит из облучателя и большого отражателя-зеркала. Именно от размера зеркала зависит результирующий коэффициент усиления всей конструкции. AX-5500 OFFSET — это облучатель, который может применяться с привычными офсетными отражателями (со смещенным фокусом). Это могут быть как «тарелки» для спутникового телевидения, так и профильные решения (например, AX-Offset D60 от Антэкс). Рефлектор должен иметь отношение F/D в диапазоне 5–7.

От параметров облучателя зависят основные характеристики итоговой антенны:

• Рабочий диапазон частот 5100–6000 МГц обеспечивает поддержку WiFi-стандартов 802.11a/ac/ax. Эта модель обычно подключается к однодиапазонным точкам доступа 5 ГГц для создания беспроводного моста. Среди совместимых моделей — Ubiquiti Bullet M5 и аналогичные;
• Собственное усиление — 10 дБи. Конструктивно прибор представляет собой слабонаправленную полосковую антенную решетку. Однако результирующий коэффициент усиления всегда определяется в сборе с отражателем (зеркалом);

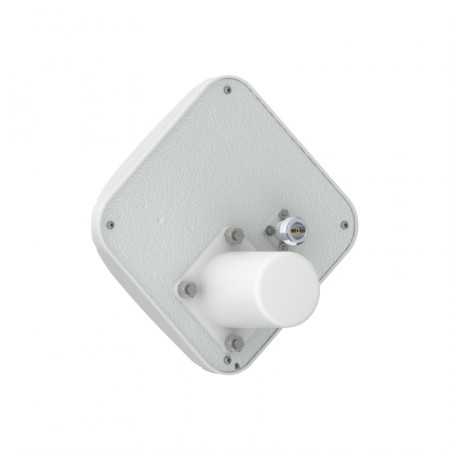

• Стандартный коннектор N-female обеспечивает надежный контакт и согласованность по сопротивлению 50 Ом. Этот вид разъемов совместим со многими типовыми кабельными сборками для средств радиосвязи.

Параболические антенны имеют узкую итоговую диаграмму направленности. Результирующий КУ и ширина диаграммы напрямую зависят от диаметра использованного «зеркала». Чем больше диаметр отражателя — тем выше усиление и тем более узкий луч принимает/излучает антенна.

Применение в составе дальних беспроводных мостов

Учитывая крайне узкую диаграмму направленности параболический антенн, они обычно используются для построения беспроводных мостов (соединения «точка-точка»). Такие системы позволяют объединить удаленные здания в общую локальную сеть и подключить удаленные объекты к интернету и внутренним ресурсам. При достаточной мощности передатчиков дальность линка может составлять несколько десятков километров!

Модель AX-5500 OFFSET полностью адаптирована для работы в уличных условиях. Корпус из ABS-пластика устойчив к осадкам и перепадам температуры. Прибор не требует дополнительной герметизации или наружной защиты от пыли или влаги.

Чтобы купить AX-5500 OFFSET, нажмите «В корзину» и оформите заказ онлайн. Рефлектор и кабели не входят в набор поставки и покупаются отдельно! Остались вопросы? Мы готовы предложить индивидуальный проект усиления связи именно под ваш объект! Позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
