Бустер PicoСell 1800 BS33

Дочерний усилитель диапазона 1800 МГц от PicoCell применяется в разветвленных системах усиления в многоэтажных зданиях и помещениях со сложной планировкой. Установка 1800 BS33 в промежуток между репитером и раздающими антеннами восстанавливает уровень сигнала и позволяет дополнительно увеличить площадь покрытия на 2000 м². Бустер имеет выходную мощность 33 дБм (2 Вт), а коэффициент усиления достигает отметки 40 дБ.

Чем бустер отличается от репитера? Когда он используется?

PicoCell 1800 BS33 — это вспомогательный усилитель, который дополняет и расширяет систему с репитером. Он является дополнительным устройством, задача которого — увеличить мощность сигнала после его прохождения по радиокабелю.

Система с бустером может иметь разную конфигурацию. Чаще всего используются следующие топологии:

• Последовательное подключение репитера и бустера. При таком подключении бустер повышает мощность сигнала после того, как он был ослаблен длинной кабельной линией. При такой схеме часть раздающих антенн может подключаться к репитеру через делитель, а вторая часть — к бустеру на другом конце трассы;
• Топология «звезда» с несколькими бустерами. К одному репитеру может быть подсоединено несколько доп. усилителей, размещенных в разных помещениях или на разных этажах. Такая схема подходит для масштабирования системы усиления на больших промышленных или коммерческих объектах;
• Комбинированные схемы. Возможно совмещение двух схем с последовательным подключением несколько бустеров и «звездой». Такие схемы применимы в случаях, когда необходимо обеспечить связью самые дальние уголки здания.

Модель 1800 BS33 имеет выходную мощность до 33 дБм в направлении раздающих антенн. Мощность в обратном направлении (к репитеру) снижена для защиты оборудования от перегрузки. Коэффициент усиления составляет 40 дБ к антеннам и 35 дБ в направлении репитера.

Совместимость с репитерами диапазона 1800 МГц

Бустер работает в диапазоне частот Band 3 и поддерживает соответствующие стандарты связи GSM-1800 и LTE-1800. Эта частота активно используется операторами для построения городских мобильных сетей, но также может задействоваться в пригородных районах и небольших населенных пунктах, включая ПГТ, СНТ, коттеджные поселки и деревни. Перечисленные стандарты сетей доступны у всех операторов, за исключением t2 в московском регионе.

Линейный усилитель 1800 BS33 нужно использовать с головным репитером диапазона 1800 МГц. Обычно бустеры мощностью 33 дБм используются в системах с репитерами, которые имеют схожие мощностные характеристики.

Просто управление и наглядная индикация

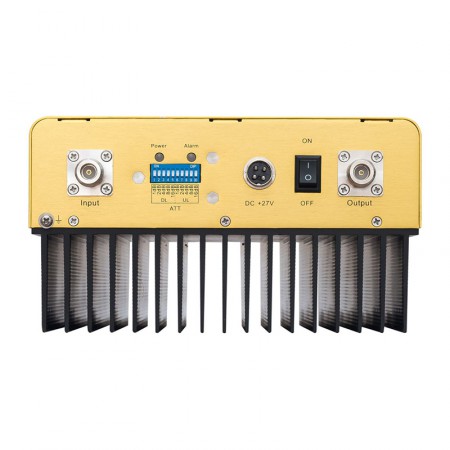

Бустеры Пикоселл достаточно просты в настройке и обладают необходимыми индикаторами для диагностики. Все разъемы и средства управления вынесены на одну из боковых панелей:

• Индикатор Power указывает на подключение питания, а индикатор Alarm служит для обнаружения перегрузки. По этим светодиодам можно понять, запущен ли бустер и насколько корректно он функционирует;
• Блок ручной аттеннюации служит для снижения мощности в каналах Downlink (к абонентам) и Uplink (к репитеру). Переключатели позволяют подавить мощность на 31 дБ с шагом настройки 1 дБ. Ручная регулировка применяется для устранения перегрузки;
• К разъему питания подключается комплектный БП для электрической розетки. Включить или выключить прибор можно с помощью переключателя на корпусе;
• Антенные розетки (для радиокабеля снижения) имеют стандартный формат N-типа с сопротивлением 50 Ом. К разъему Input подсоединяется кабель, ведущий к репитеру, а к противоположному разъему Output — кабель к раздающим антеннам.

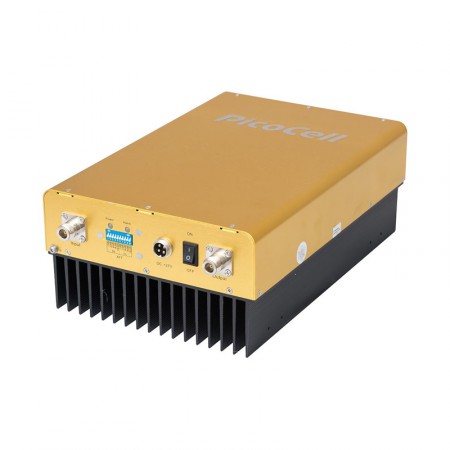

Массивное металлическое основание прибора имеет форму радиатора и служит для пассивного охлаждения. Возможна фиксация прибора на стене (комплект крепежа входит в набор поставки).

Система усиления с бустером обычно нуждается в предварительной проработке и составлении проекта под конкретное помещение. Позвоните по телефону 8-800-3333-965, чтобы наши менеджеры и инженеры рассчитали и подготовили проект. Чтобы купить 1800 BS33 от PicoCell, нажмите «В корзину» и оформите заказ онлайн.
