Крепление QJF-06-7-14 (27150086) на струбцине для кабелей 3 х 10-14 мм и 3 х 5-7 мм

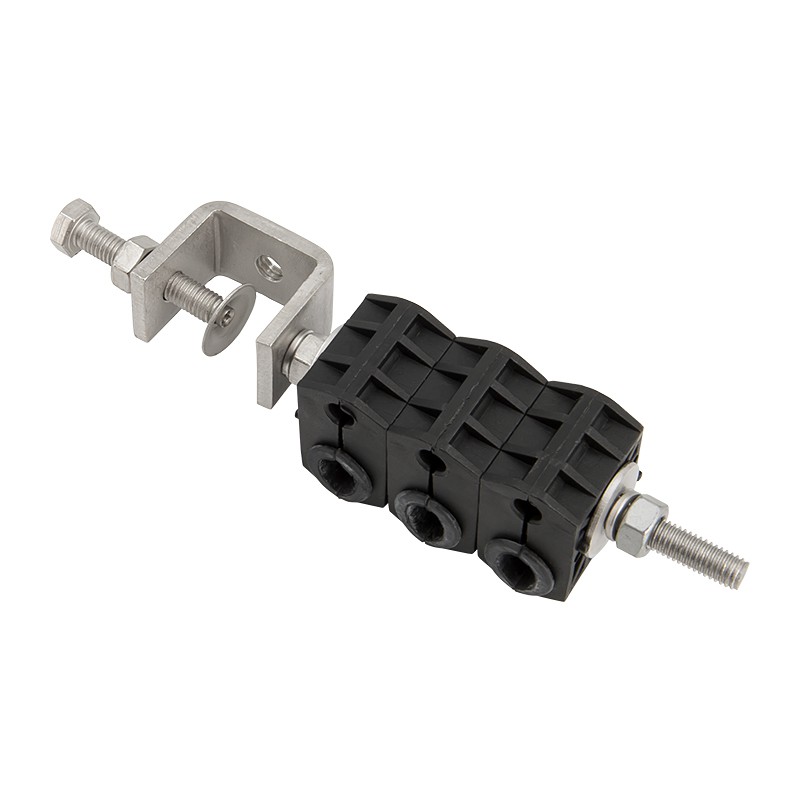

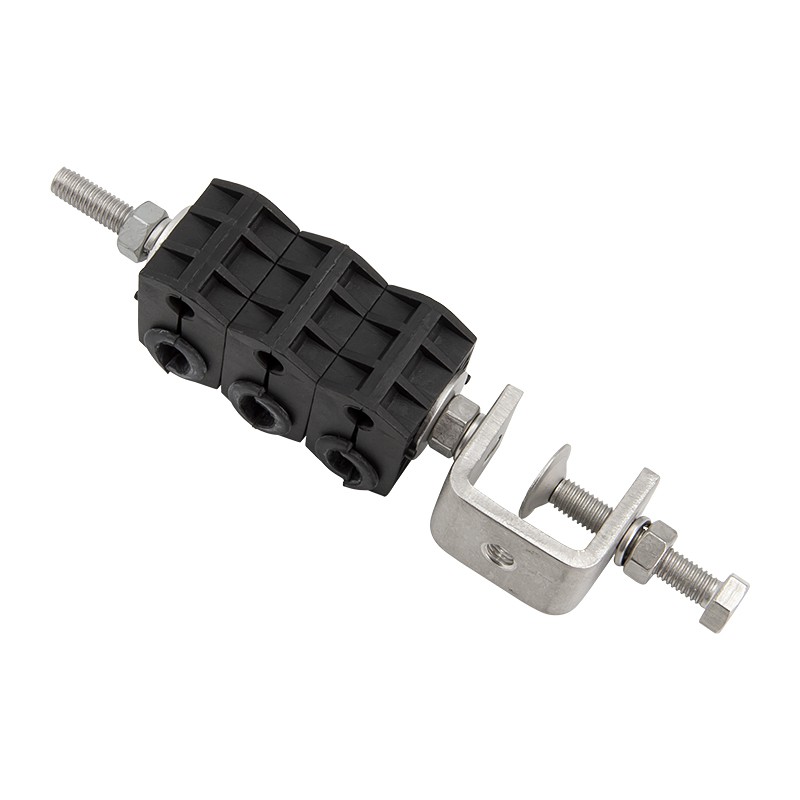

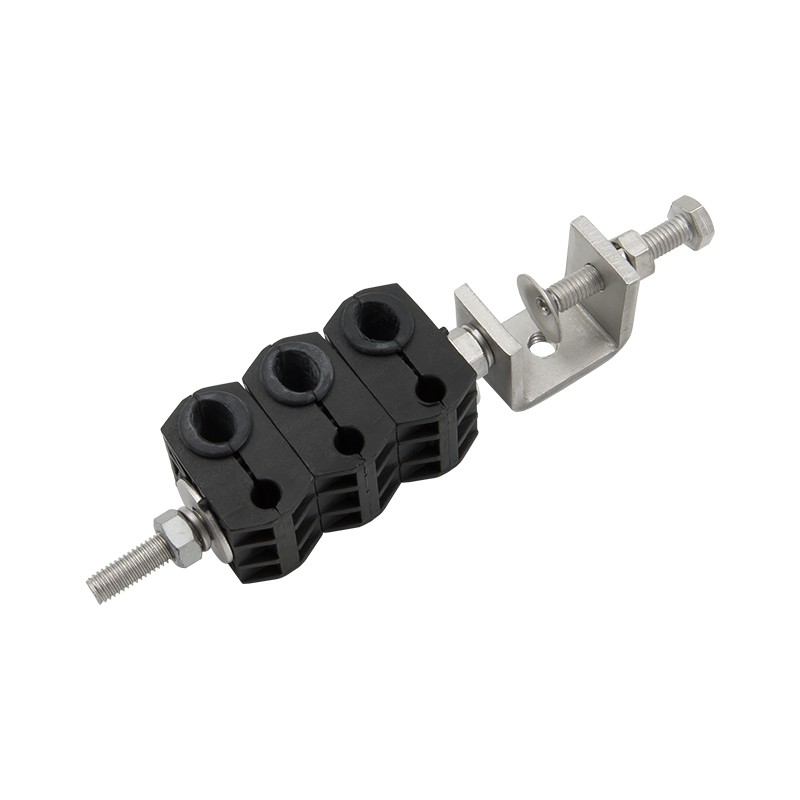

Крепеж QJF-06-7-14 предназначен для групповой прокладки кабельных линий на телекоммуникационных и промышленных объектах. С его помощью фиксируются тяжелые коаксиальные кабели на металлических и прочих конструкциях. Это решение подходит для инженеров и монтажников, работающих с базовыми станциями и антенными мачтами. Крепеж оснащен тремя пластиковыми держателями с двумя группами отверстий в каждом: всего 3 отверстия для кабелей Ø10–14 мм и 3 малых отверстия под Ø5–7 мм.

Фиксация фидеров на вышках связи

QJF-06-7-14 используется для организации кабельных трасс на крупных объектах, где одновременно прокладывается несколько линий связи. С его помощью решаются такие задачи:

• Закрепление коаксиальных фидеров на телекоммуникационных вышках;
• Прокладка проводов вдоль лестничных лотков, двутавров или консолей;
• Организация трасс в серверных помещениях для аккуратного размещения проводов;
• Монтаж кабелей на опорах и трубостойках в условиях открытого воздуха.

Крепление предотвращает провисание проводов под собственным весом и снижает их вибрации на ветру, что особенно важно для высоких мачтовых конструкций. Крепеж упрощает обслуживание трасс, их замену и демонтаж.

Для каких случаев подходит QJF-06-7-14?

Эта модель крепления рассчитана на объекты с большим количеством слаботочных сетей, которые могут включать коаксиальные кабели связи, ЛВС и другие линии.

• 6 отверстий для разного диаметра кабелей. QJF-06-7-14 позволяет одновременно фиксировать несколько фидеров, что ускоряет монтаж сложных трасс. Три более крупных отверстия с резиновыми вставками подходят для коаксиалов диаметром 10–14 мм (например, 8D-FB, 10D-FB, 1/2ʺ SF и аналогичные). Соседние малые отверстия умещают кабеля диаметром 5–7 мм, например, RG-58 или витую пару;
• Для различных конструкций. За счет струбцины крепеж может фиксироваться на различных конструкциях, таких как металлические профили, консоли, двутавровые балки и т. п.;
• Без специальных инструментов. Струбцина с прижимной тарелкой фиксируется обычным ключом. Крепеж не требует специальных инструментов и подготовки поверхности перед установкой;
• Снижает риск повреждения кабелей. Крепление устанавливается через каждые несколько метров для равномерной поддержки кабельной трассы. Такая конструкция минимизирует воздействие ветра и обеспечивает устойчивость.

Как происходит фиксация крепежа и кабеля?

Процесс установки состоит всего из нескольких шагов:

1. Выбор участка конструкции для монтажа;
2. Закрепление струбцины винтом на профиле;
3. Размещение кабелей в зажимах с проверкой плотности фиксации;
4. Контроль надежности соединения для исключения люфта.

Для длинных трасс рекомендуется размещать фиксатор через каждые 1–1,5 м, чтобы равномерно распределить нагрузку и избежать провисания.

Крепеж QJF-06-7-14 упрощает прокладку кабельных трасс на вышках и промышленных объектах. Вы можете заказать его на нашем сайте или уточнить детали по номеру 8-800-3333-965!

Цена указана за 1 шт.
