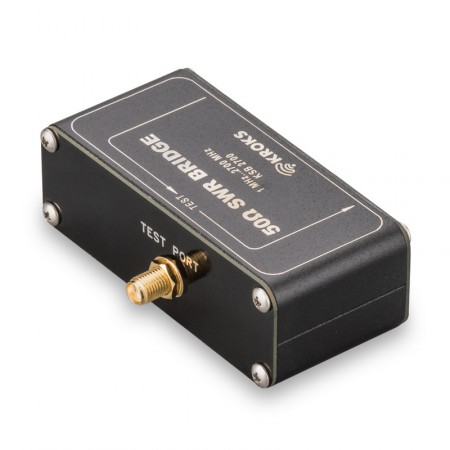

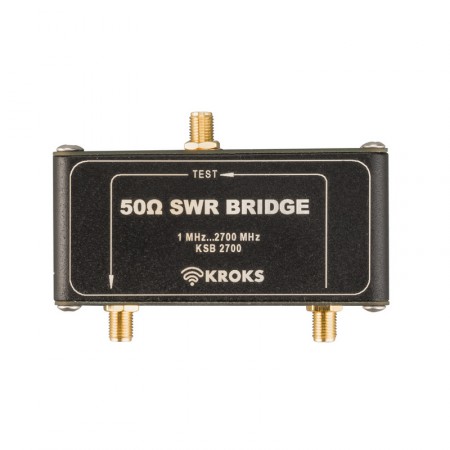

Измерительный мост коэффициента стоячей волны (мост КСВ, SWR Bridge) – это пассивное устройство, предназначенное для измерения коэффициента отражения радиочастотных цепей и элементов. В качестве источника ВЧ сигнала используется свипирующий генератор анализатора спектра, с которого сигнал подается на тестируемое устройство через мост КСВ.
В зависимости от коэффициента отражения тестируемого устройства, часть сигнала отражается к КСВ мосту и затем направляется в приемник (на измерительный вход прибора), где обрабатывается и отображается.
Измерительный мост позволяет проводить измерения коэффициента стоячей волны и качества согласования нагрузки с фидером. Устройство выполнено на основе моста Уитстона с элементами согласования.

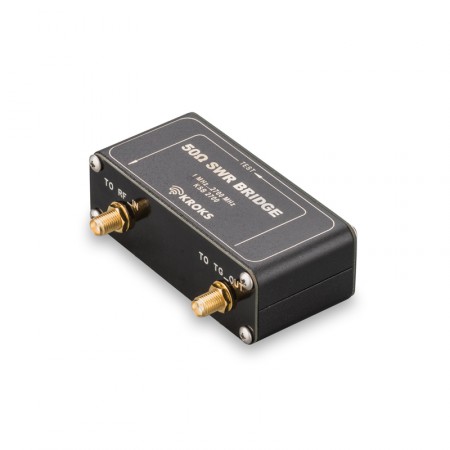

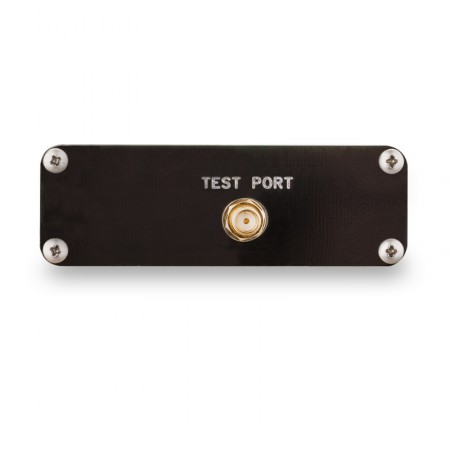

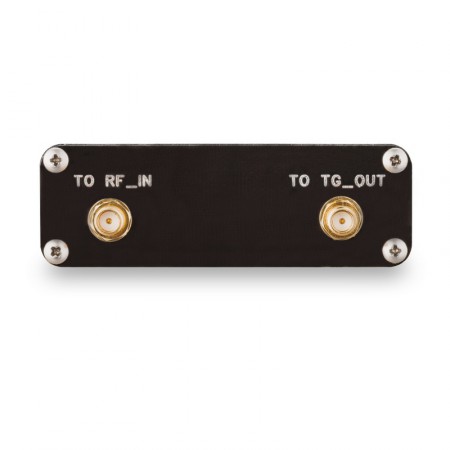

Подключение устройства

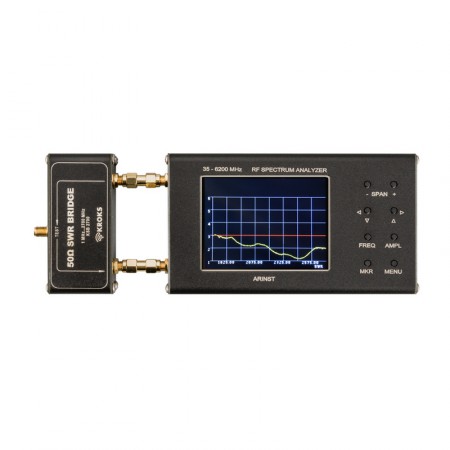

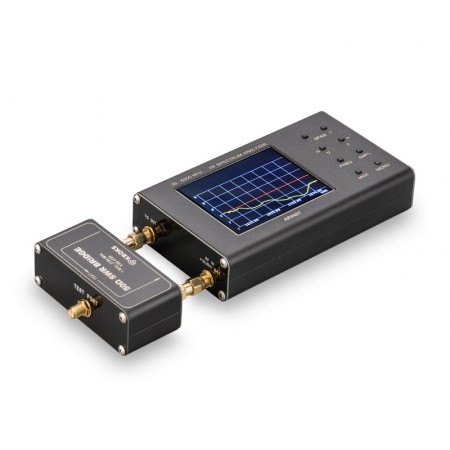

Измерительный мост предназначен для работы совместно с анализатором спектра Arinst SSA‑TG R2, но также возможна работа с приборами других производителей. Для калибровки КСВ моста рекомендуем приобрести калибровочный набор SMA-MF06.
Для подключения устройства к анализатору спектра Arinst SSA-TG и Arinst SSA-TG LC необходимо дополнительно приобрести:
- переходник угловой SMA male) - SMA (male) 2 шт.
- переходник угловой SMA (male) - SMA (female) 2 шт.
Измерительный мост коэффициента стоячей волны KSB 2700 - паспорт изделия [PDF, ~720Kb]
Измерительный мост коэффициента стоячей волны KSB 2700 - руководство по эксплуатации [PDF, ~7,3Mb]
| Характеристики | ||
| Диапазон рабочих частот | 1-2700 МГц | |
| КСВН (50 Ом) портов, не более | 1,5* | |
| Направленность, не менее (TO RF IN| TEST port=Short – TO RF IN| TEST port=Load) |
для частот 1-2200 МГц: 25 дБ для частот 2200-2700 МГц: 15 дБ |
|
| Ответвление (TEST port – TO RF IN) | -10 дБ | |
| Вносимые потери, не более (TO TG OUT-TEST port) |
для частот 1-1600 МГц: 6 дБ для частот 1600-2400 МГц: 9 дБ для частот 2400-2700 МГц: 15 дБ |
|
| Рабочий диапазон температур | 0...+40 °С | |
| Габаритные размеры (Д×Ш×В) |
без портов SMA: 80×40×28 мм с портами SMA: 80×60×28 мм |
|
| Масса | 0,1 кг | |
