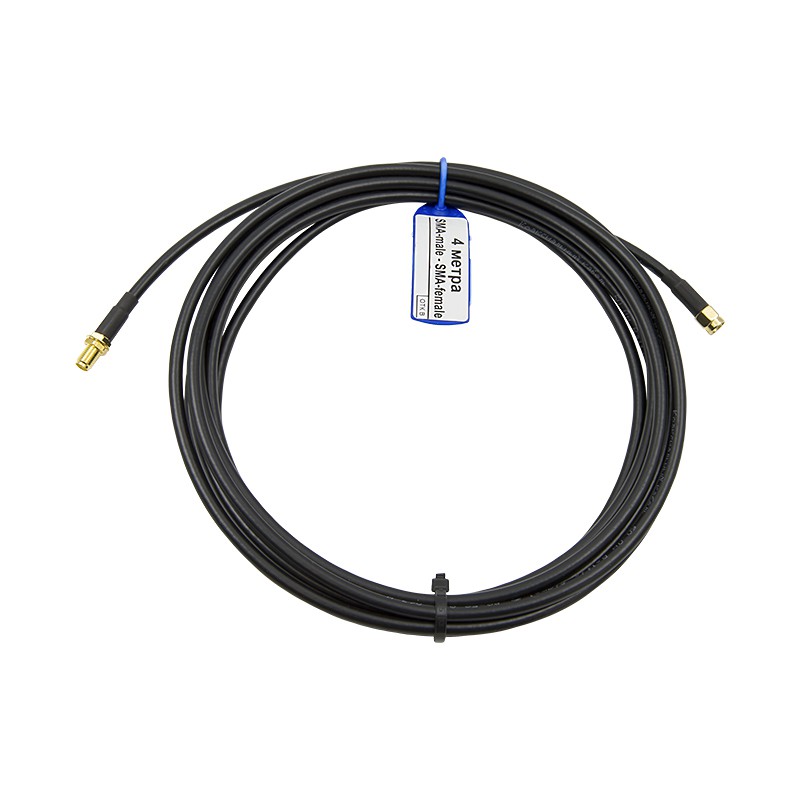

Кабельная сборка SMA-male - 4 метра RG-58 - SMA-female

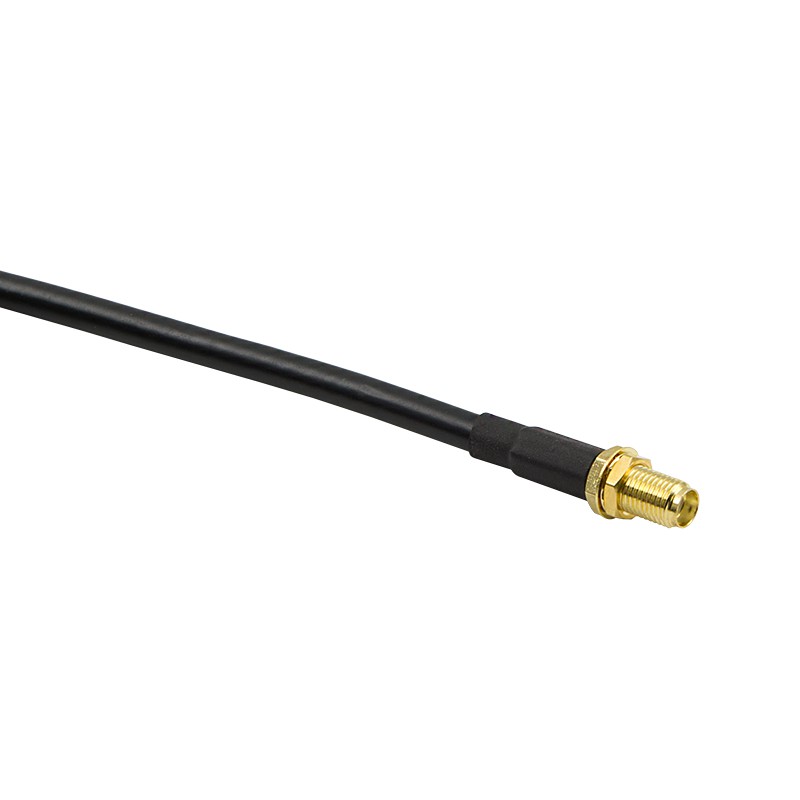

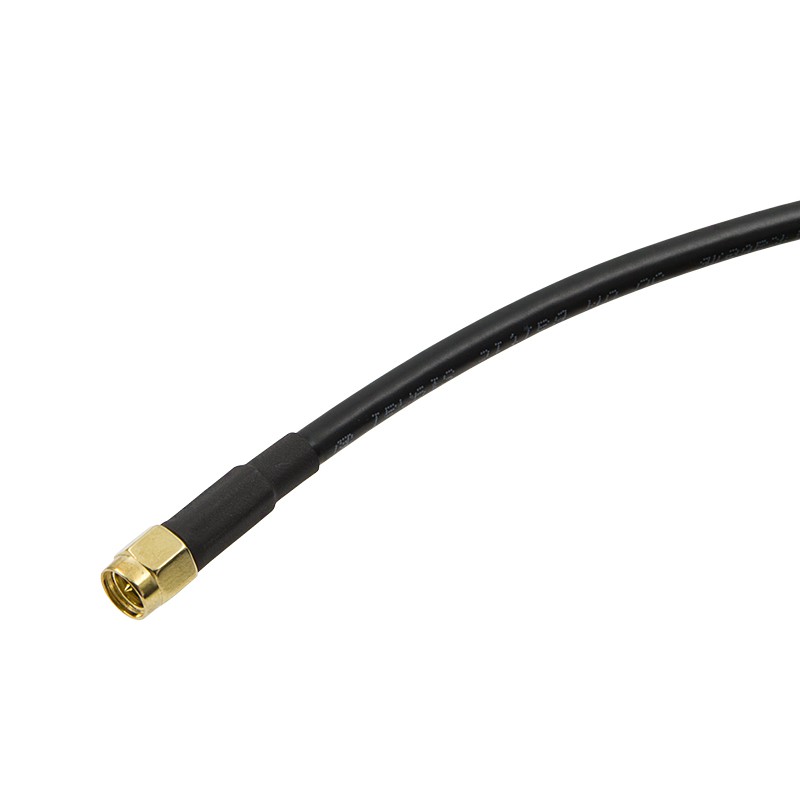

4-метровый удлинитель RG-58 оснащен разъемами SMA-типа: с одной стороны — SMA-штекер, с другой — SMA-гнездо. Благодаря компактности самих коннекторов и малому диаметру кабеля (5 мм), это решение подходит для внутренней и внешней прокладки. Кабель легко завести с улицы в помещение, не прибегая к сверлению больших отверстий в стенах или оконных рамах. Также его легко спрятать в стандартных пластиковых каналах или напольных плинтусах.

Для расширения соединений и подключения оборудования

Поскольку разъемы на концах имеют разный тип («папа» и «мама»), эта сборка используется для коммутации между устройствами, которые также оснащены разъемами разного исполнения.

Этот удлинитель применяется в следующих случаях:

• Соединение с внешними антеннами. Если антенна имеет магнитную базу или рассчитана на врезной монтаж, скорее всего, она уже снабжена коротким отрезком провода. Для подключения на значительном удалении используйте удлинитель — он позволит соединить антенну с LTE-маршрутизатором, модемом, GSM-адаптером, усилителем сигнала и другим оборудованием;
• Приборы измерения и диагностики. Спектроанализаторы, генераторы сигналов и прочее лабораторное оборудование зачастую требуют подключения через специальные элементы: адаптеры, делители мощности, эквивалентные нагрузки. Все они нередко используют SMA-разъемы, и правильный кабель в таких системах критически важен;
• Соединение с другими кабелями. Наличие гнезда SMA позволяет использовать этот шнур как звено для наращивания длины уже проложенной радиочастотной линии. Это более надежное решение, чем скрутка или пайка, особенно в условиях частой эксплуатации и работы на высоких частотах.

Совместимость и конструктивные особенности

Кабель RG-58 и разъемы SMA рассчитаны на сопротивление 50 Ом, что делает их совместимыми со многими типами радиотехники: от GSM, 3G и 4G до WiFi, навигации и телеметрии. Перед покупкой обязательно проверьте, соответствует ли тип разъемов на сборке вашему оборудованию!

Кабельная серия RG-58 относится к среднему классу по уровню затухания. Хотя по этому параметру она уступает более «толстым» кабелям (например, 5D-FB или 8D-FB), на длине 4 метров разница несущественна. Затухание составляет около 1,5 дБ при частоте 900 МГц и примерно 1,25 дБ при 2500 МГц — допустимые значения, которые практически не влияют на стабильность работы большинства систем.

Внутреннее строение кабеля стандартное для коаксиалов: центральная жила из меди диаметром 1 мм, которая отделена от экрана вспененным полиэтиленом. Экран состоит из фольгированного слоя и оплетки. Снаружи провод защищен оболочкой из черного ПВХ, устойчивой к ультрафиолету, осадкам и другим внешним воздействиям. Температурный диапазон эксплуатации — от -40°C до +70°C.

Наши кабельные сборки отличаются не только качественными материалами, но и отлаженным техпроцессом:

• Используем только проверенные материалы — кабель полностью соответствует заявленным параметрам по электрическим и физическим свойствам;
• Монтаж разъемов осуществляется исключительно с применением обжимной технологии — это гарантирует надежную фиксацию, без люфтов и проворачивания;
• Все места соединений герметизируются термоусадкой — это не только защищает от влаги и загрязнений, но и придает эстетичный вид;
• Каждая готовая сборка проходит обязательные испытания: проверку на целостность, отсутствие коротких замыканий, корректность обжима и качество передачи сигнала.

Продукция поступает в продажу только после полного тестирования. Вы получите исправный и надежный кабель. Не нашли нужного варианта с подходящими разъемами? Мы изготовим сборку под заказ по вашим параметрам!
