Кабельная сборка N-male - 7 метров 5D-FB - SMA-male

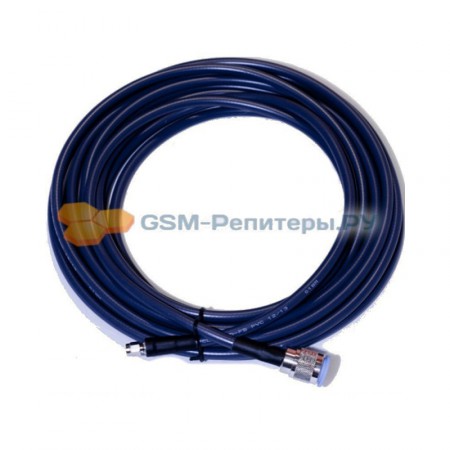

Готовая кабельная сборка длиной 7 метров с коннекторами N-male и SMA-male на базе кабеля 5D-FB. С помощью этого кабеля можно соединить уличную антенну с LTE-роутером, GSM-телефоном или усилителем сигнала в типовых установках, где антенна и оборудование разнесены на небольшое расстояние. Волновое сопротивление 50 Ом, полная совместимость с устройствами стандартов 2G, 3G и 4G/LTE.

Оптимальная дистанция для соединений радиооборудования

Семь метров — оптимальная длина для самого распространенного сценария: антенна за окном, LTE-роутер установлен в помещении. На такой дистанции потери в тракте минимальны, нет избыточного кабеля. Это и есть главный аргумент в пользу короткой сборки — чем меньше длина, тем меньше затухание.

Потери кабеля 5D-FB на ключевых частотах составляют (на 7 метрах):

• 900 МГц — около 1,4 дБ;
• 1800 МГц — около 2,1 дБ;
• 2100 МГц — около 2,1 дБ;
• 2700 МГц — около 2,6 дБ.

Сборка на базе кабеля 5D-FB — практичный выбор по соотношению затухания и стоимости на коротких трассах. Если нужна другая длина, в линейке представлены аналогичные сборки на 4 м/6 м/8 м и другие.

Кабель 5D-FB: конструктив

Центральный проводник — алюминий с медным покрытием (CCA) ⌀1,8 мм. Диэлектрик — физически вспененный полиэтилен (FPE): за счет пористой структуры он имеет лучшие показатели затухания и стабильность параметров.

Экранирование двойное: сначала алюминиевая фольга, затем оплетка высокой плотности. Двойной экран надежно защищает сигнал от внешних помех. Внешняя оболочка из ПВХ черного цвета выдерживает температуры от -60°C до +75°C и прямой контакт с осадками. Общий диаметр кабеля — 7,5 мм.

Разъемы и технология сборки

Кабельная сборка с двух сторон имеет разнотипные коннекторы. Производство осуществляется на собственных мощностях с соблюдением основных требований по надежности и стабильности всех параметров.

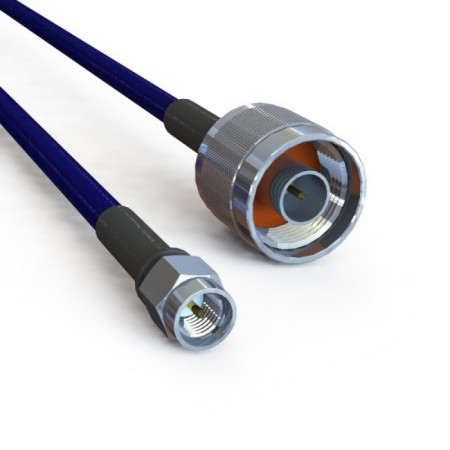

• Сторона 1 — N-male. Этим концом сборка подключается к уличной антенне, промышленному репитеру или грозозащите. Резьбовой замок N-разъема надежно фиксирует соединение и не раскручивается при вибрации — именно поэтому N-коннекторы приняты за стандарт для уличного оборудования;
• Сторона 2 — SMA-male. Более компактный SMA-разъем подключается к портативным и компактным устройствам, таким как LTE-роутеры, GSM-телефоны/шлюзы, переносные анализаторы и разнообразные передатчики.
• Проверенные комплектующие. Кабель и разъемы поставляет Baltic Signal — российский производитель со стабильными характеристиками. Каждую новую партию мы дополнительно проверяем на соответствие заявленным параметрам;
• Монтаж разъемов обжимом. Разъемы устанавливаются вручную обжимным методом с пайкой центрального контакта. Прижимные коннекторы для 5D-FB мы не применяем: они менее долговечны и могут терять контакт через несколько циклов подключения;
• Проверка готового изделия. Каждая сборка проходит три контрольных теста: механическую проверку разъемов, тест на короткое замыкание и контроль целостности центральной жилы. Точки обжима герметизируются термоусадкой — влага и коррозия не доходят до соединения даже при уличном монтаже.

Широкий выбор кабельных сборок с коннекторами N, SMA и F всегда есть в наличии. Если нужен нестандартный вариант — длина или тип разъема под конкретную задачу — используйте страницу-конструктор или позвоните по номеру 8-800-3333-965! Мы подберем или изготовим подходящие комплектующие для вашего проекта!
