Кабельная сборка N-male - 2 метра 5D-FB - SMA-male

Цена: 910 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 2997

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

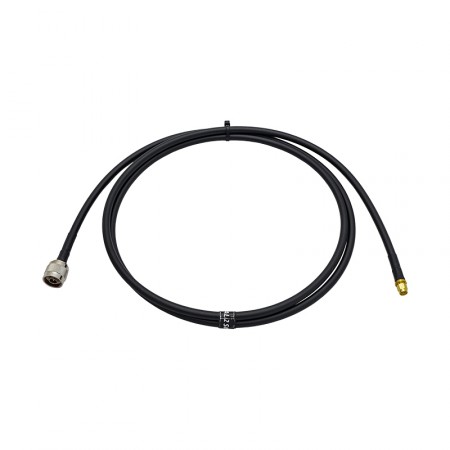

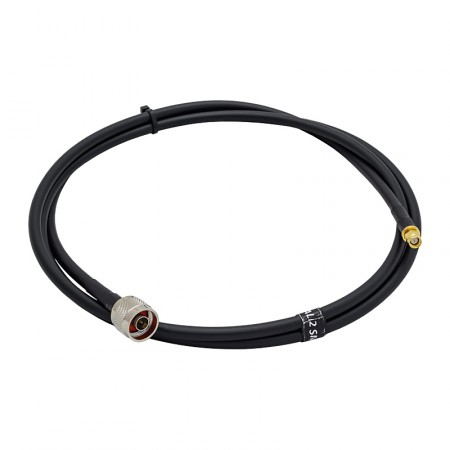

Короткий джампер-кабель марки 5D-FB для подключения внешних антенн к модемам, 4G-роутерам и другим типам радиооборудования. Кабельная сборка оснащена вилкой N-типа с одной стороны и SMA-типа с другой. Благодаря применению кабеля марки 5D-FB, сборка имеет минимальные потери при передаче ВЧ-сигнала на частотах сотовой связи. Длина — 2 метра.

Когда используется?

Под «джамперами» в радиоэлектронике понимаются гибкие соединительные кабели, служащие для коммутации активных и пассивных устройств. Чаще всего этот кабель применяется в следующих случаях:

  • Для соединения внешней антенны с радиоустройством, таким как ретранслятор (репитер), модем, 4G-маршрутизатор и т. п.;
  • Для подключения промежуточного антенного усилителя или другого оборудования с соответствующим коннектором;
  • В качестве удлинителя (для увеличения фидерного тракта).

Кабель 5D-FB является «золотой серединой» среди популярных коаксиалов. Обладая высокой гибкостью и небольшим диаметром (Ø7,5 мм), он подходит для передачи ослабленного сигнала. Параметры затухания на 2 метра составляют 0,4 дБ на частоте 900 МГц, 0,6 дБ на частоте 1800 МГц и 0,75 дБ на частоте 2600 МГц. При расчетах необходимо дополнительно учитывать потери 1 дБ на разъем.

Обжим разъемов и гарантия качества

Кабель состоит из центрального проводника Ø1,8 мм (омедненный алюминий), прослойки диэлектрика (физически вспененный полиэтилен) и двойного экрана (фольга, оплетка из луженой меди). Такая конструкция обеспечивает соосность элементов, которая необходима для качественной передачи сигнала.

Разъемы устанавливаются исключительно методом обжима и пайки центрального контакта, благодаря чему изделие выдерживает большое количество переподключений. Резьбовая конструкция обоих коннекторов гарантирует надежный контакт и долговечность. Каждый экземпляр кабельной сборки перед поступлением в продажу проходит обязательное тестирование на производстве.

Если вам требуется нестандартная кабельная сборка (особая длина или конфигурация коннекторов), вы можете оформит заказную позицию. Также наши менеджеры всегда доступны для консультации по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) SMA-male
Длина 2 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
