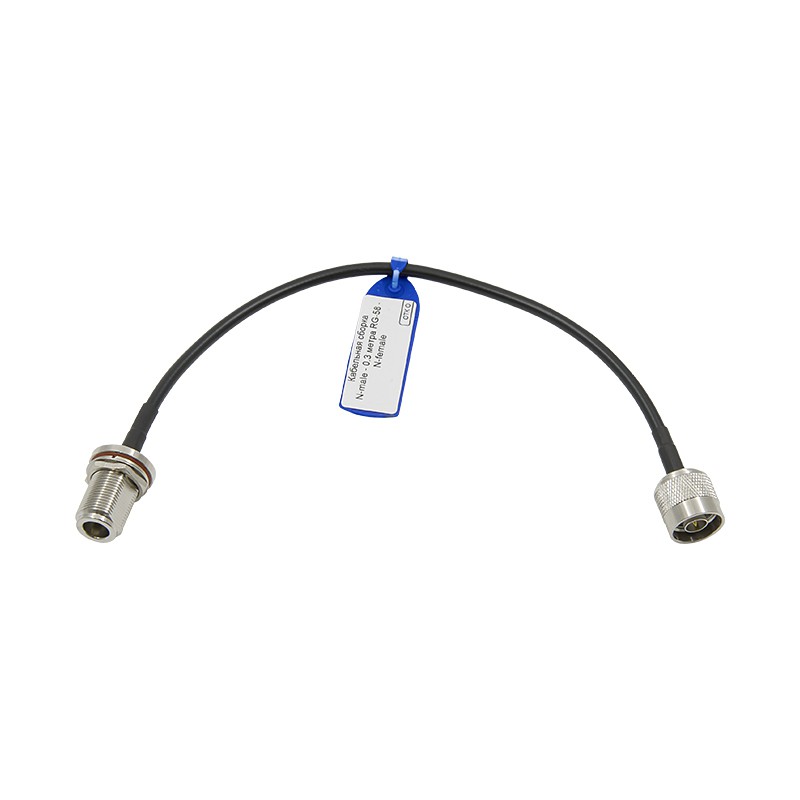

Кабельная сборка N-male - 0,3 метра RG-58 - N-female

Отрезок кабеля RG-58 на 30 см с разъемом N-male на одном конце и N-female приборного типа на другом. Такая короткая кабельная сборка соединяет элементы ВЧ-тракта внутри корпусов или при близком расположении оборудования. Минимальная длина сводит затухание к значениям, сравнимым с прямым контактом разъемов, и упрощает монтаж в стесненных условиях.

Соединение оборудования в монтажных боксах

В монтажных шкафах или стойках сборка прокладывается между близко стоящими блоками без лишних изгибов. Кабель диаметром 5 мм можно проложить через узкие зазоры, где более жесткие линии не умещаются.

• Небольшая длина, сравнимая с пигтейлом. Сборка удлиняет основную кабельную линию на 30 см или соединяет рядом стоящее оборудование. Благодаря малой длине, затухание даже на высоких частотах минимальное (около 0,18 дБ на частоте 2500 МГц). Интеграция такого кабеля в работающую систему не нуждается в последующей перенастройке;
• Тонкий кабель RG-58 A/U. Центральная жила выполнена из цельной меди диаметром 1 мм. Для защиты от помех используется двойной экран (фольга плюс оплетка из луженого омедненного алюминия). Оболочка ПВХ черного цвета устойчива к погодным воздействиям и сохраняет стабильность при температуре от -40°C до +70°C;

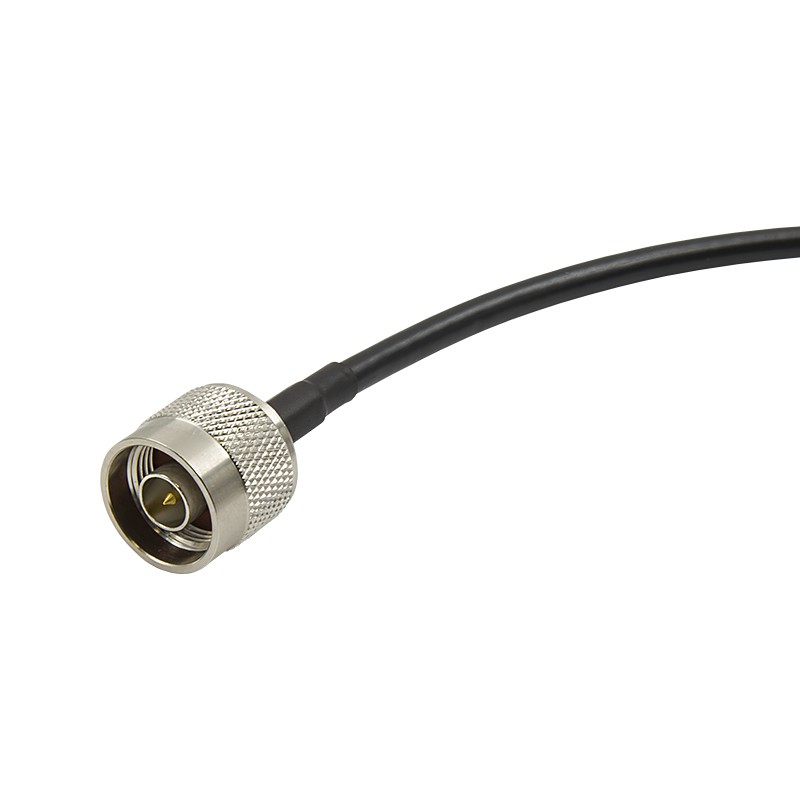

• Разъемы N-семейства (мама/папа). Серия соединителей N, разработанная в середине прошлого столетия, остается одним из основных видов коннекторов для ВЧ-оборудования в бытовой и профессиональной технике. Разъемы имеют сопротивление до 50 Ом, работают с сигналом до 11 ГГц и надежно фиксируются без люфта за счет резьбового сопряжения;

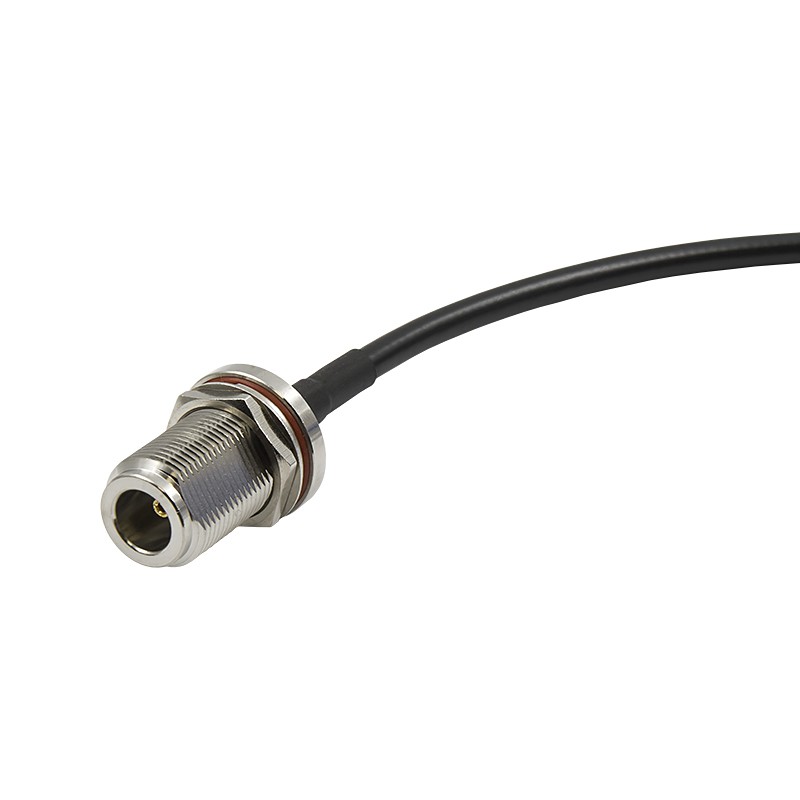

• Коннектор N с гайкой. На стороне N-female используется вариант разъема N-231F с гайкой для установки на стенку гермобокса или приборную панель устройства;
• Метод установки коннекторов обжимом. Коннекторы устанавливаются кримп-методом: металлическое кольцо сжимается клещами вокруг хвостовой части и оболочки, предотвращая разбалтывание и сползание. Термоусадочная трубка герметизирует место обжима от пыли и влаги.

Кабельные сборки небольшой длины используются для соединения внутренних компонентов оборудования, подключения антенн или тестовых устройств к анализаторам, соединения близко расположенных модулей системы усиления и т. п. В лабораторных условиях длина 30 см удобна для калибровки оборудования без дополнительных адаптеров.

Если ваша система нуждается в еще более тонком кабеле для внутриблочного соединения, вместо этой кабельной сборки используйте пигтейл на базе RG-316.

Особенности наших кабельных сборок

Кабельные сборки от GSM-Репитеры.Ру изготавливаются с тщательным контролем качества на всех этапах — от выбора поставщика комплектующих до процесса тестирования после установки коннекторов.

• Проверенные детали. Мы используем комплектующие только тех поставщиков, в надежности которых уверены, чья продукция отличается стабильностью и воспроизводимостью характеристик;
• Контроль качества. Каждая сборка проверяется на КЗ между жилой и оплеткой. Также тестируется, что сигнал беспрепятственно проходит по центральной жиле. Только проверенные экземпляры передаются в продажу;
• Маркировка для простой идентификации. Каждая сборка снабжается ярлыком для быстрого определения длины и типа кабеля, что удобно при работе с большим числом комплектующих.

Купить кабельную сборку 30 см с разъемами N-male и N-female можно прямо сейчас на этой странице. Джампер с нестандартным сочетанием разъемов можно заказать в конфигураторе. А если нужна помощь с выбором или возникли какие-либо вопросы, позвоните по телефону 8-800-3333-965!
