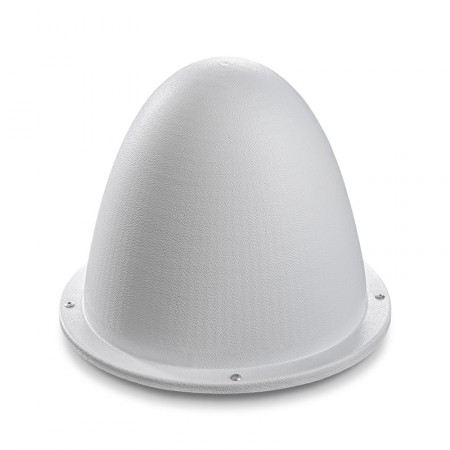

Врезная широкополосная антенна KC7-400/9000

Всенаправленная антенна KC7-400/9000 с усилением до 7 дБи — универсальный инструмент для стационарного монтажа на спецтранспорт, банкоматы и вендинговые автоматы. Диапазон от 400 до 9000 МГц перекрывает не только все гражданские сотовые сети, но и многочисленные диапазоны телеметрии и WiFi. Разъем SMA-female в основании корпуса позволяет подключить кабельную сборку нужной длины без лишних переходников. Антенна может быть установлена врезным способом или зафиксирована на мачте/стене с помощью комплектного кронштейна.

Для каких задач подходит?

KC-400/9000 создана для объектов, где оборудование связи заперто в корпусе или экранированном отсеке, а наружу должна выходить только небольшая антенна. Три распространенных сценария:

• Платежные терминалы, банкоматы и вендинговые автоматы. Встроенный модем передает платежные данные и служебные отчеты через сотовую сеть. KC7-400/9000 обеспечивает стабильный канал связи, даже если радиомодуль находится внутри металлического бокса/корпуса;
• Спецтранспорт и дорожная техника. Антенна монтируется на крышу автобуса, грузовика или специального транспортного средства. Используется для подключения к мобильной сети бортовой системы или репитера (усилителя) сигнала;
• Служебная радиосвязь и телеметрия. KC7-400/9000 может использоваться с оборудованием охраны, модулями учета ресурсов, датчиками и домофонными системами.

Частотный диапазон и совместимость

400–9000 МГц — это непрерывный спектр от UHF до верхней границы WiFi 7 и 5G-диапазонов. Антенна перекрывает сотовую связь, все поколения WiFi и многочисленные ISM-стандарты, включая LPD433, LoRa, Bluetooth, Zigbee и др.

На частотах ниже 1000 МГц усиление составляет порядка 2 дБи, а на частотах свыше 2000 МГц находится на уровне стабильно выше 6 дБи. Максимальное значение 7 дБи достигается на частотах около 4 ГГц. Для сравнения, более компактные модели, такие как BS-700/2700-3R, обеспечивают усиление на уровне 3–5 дБи и работают в более узком частотном диапазоне.

Стандартный разъем в основании — SMA-female (розетка 50 Ом). Коннектор совместим со многими типовыми кабельными сборками для радиотехники.

Надежное крепление на три шпильки

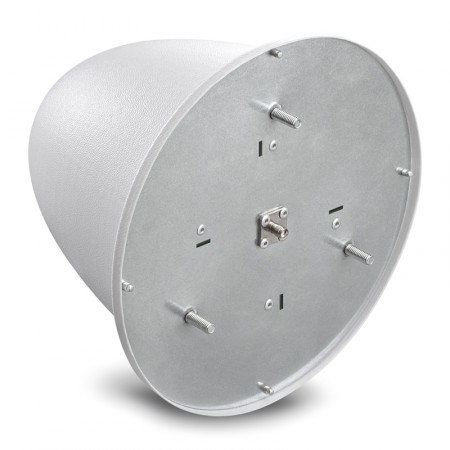

Большинство врезных аналогов крепятся одной центральной гайкой. KC7-400/9000 использует три шпильки M6x18, расположенные треугольником в основании — такое решение дает два преимущества:

• Жесткость крепления. Конструкция исключает проворот устройства от вибрации кузова или при случайном ударе. После монтажа антенна остается зафиксированной в заданном положении на весь срок службы;
• Устойчивость к вандальным нагрузкам. Открутить или отломать антенну, закрепленную в трех точках, значительно сложнее, чем с одиночным крепежом.

В комплект также входит угловой кронштейн и два хомута с метизами для фиксации на мачте либо на горизонтальной/вертикальной плоскости. Дополнительный крепеж расширяет возможности по использованию антенны вне промышленных сценариев (например, стационарная установка на фасаде здания).

Чтобы купить антенну KC7-400/9000, положите ее в виртуальную корзину и оформите заказ на сайте. Нужна консультация по выбору комплектующих или кабеля? Звоните 8-800-3333-965: технические специалисты помогут подобрать оптимальное решение!

Антенна KC7-400/9000 — паспорт [PDF, ~495Kb]
