Антенна UHF AX-410Y (Yagi, 430-470 МГц, 10 дБ, UHF-female)

Мощная антенна для UHF-радиостанций и сотового оборудования, функционирующих в диапазоне частот 430–470 МГц. Модель AX-410Y имеет конструкцию волнового канала и обладает коэффициентом усиления 10 дБи, что позволяет ей связываться с абонентами на большой дистанции.

К каким стандартам и технологиям подходит AX-410Y?

Этот волновой канал Антэкс рассчитан на диапазон частот 430–470 МГц. В рамках этого участка спектра доступны полосы для работы раций и радиостанций ограниченной мощности в нелицензируемых диапазонах LPD/PMR, сотовая связь CDMA450 и более новый стандарт LTE-450 (Band 31, в России используется оператором SkyLink).

Чаще всего AX-410Y применяется с радиостанциями для установления соединений на больших расстояниях. Например, с ее помощью можно объединить связью удаленные здания и помещения. Также она может применяться с модемами и роутерами 4G для усиленного приема на удалении от базовых станций.

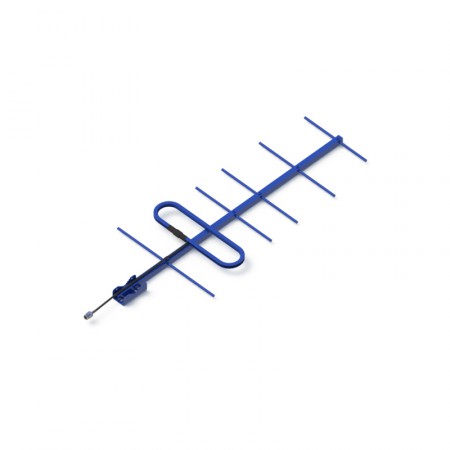

Конструкция «волновой канал» для усиленного приема

Антенны Яги-Уда имеют конструкцию из нескольких рядов излучающих элементов — директоров, расположенных на общей штанге (траверсе). Размер элементов и расстояние между ними определяют рабочий диапазон и коэффициент усиления.

• Усиление антенны находится на уровне 9,5–10,5 дБи, то есть она намного эффективнее круговых моделей. Это позволяет устанавливать устойчивое соединение на расстоянии нескольких километров (при достаточной мощности передатчиков). Для более коротких расстояний доступна модель AX-408Y с меньшим усилением 8 дБи;
• Направленная конструкция 46–52° «фокусирует» луч приема и излучения, поэтому наибольшая эффективность антенны достигается в зоне прямой видимости. Эту модель необходимо направить на источник сигнала;
• Разъем UHF для радиостанций позволяет использовать типовые кабельные сборки без переходников. Разъем «розетка» (SO-239) установлен на коротком отрезке кабеля. К нему подключается ответный коннектор «вилка» (PL-259) на кабелях снижения;
• Антенна и разъем имеют импеданс 50 Ом, что гарантирует согласованность линии передачи при подключении к рациям или оборудованию мобильных сетей.

Излучатель вертикально поляризован и должен устанавливаться в соответствующей плоскости: излучающие элементы должны располагаться вертикально относительно земли.

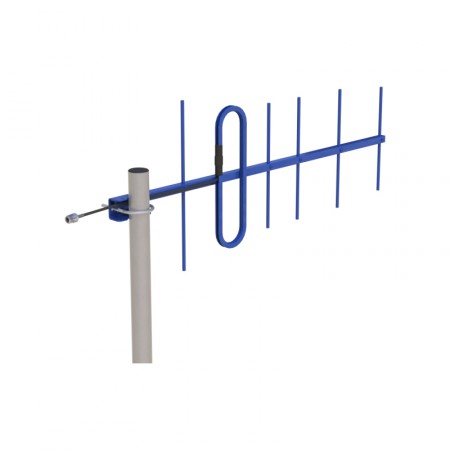

Простой монтаж на круглую опору

AX-410Y устанавливается на столб или специальную трубостойку. Фиксация производится металлической скобой из комплекта поставки. Крепеж позволяет вращать антенну вокруг опоры, чтобы выбрать направление наилучшего приема.

Антенна имеет полностью уличное исполнение и может использоваться без дополнительной герметизации: чувствительные элементы (активный вибратор) надежно защищены. Рабочий диапазон температур — от -45°С до +60°С.

Чтобы купить направленную UHF-антенну от Antex, добавьте товар в корзину и оформите заказ. Мы осуществляем доставку по всей стране! Если для решения вашей задачи связи требуются нестандартные решения, позвоните по телефону 8-800-3333-965, и мы поможем!
