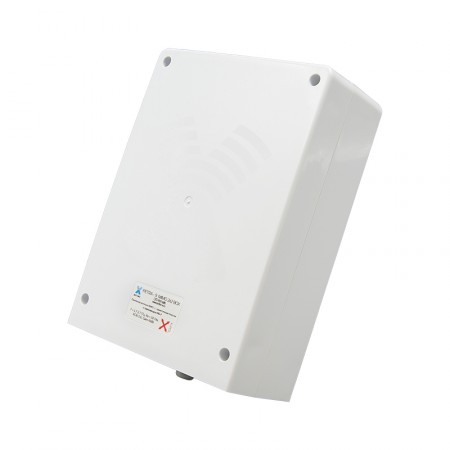

Антенна PETRA-9 MIMO 2x2 BOX (PG-7, 2хU.FL)

Компактная антенна от Антэкс c гермобоксом для интеграции современного модема формата Mini PCI-e или готовой платы LTE-роутера с разъемами U.FL. Антенна обеспечивает усиленный прием сигнала на уровне 8,5–10,5 дБи, работает в диапазоне частот 1700–2700 МГц и лучше всего подходит для городских и пригородных условий эксплуатации.

Зачем нужна PETRA-9 MIMO с гермобоксом?

Антенная часть снабжена просторным кожухом, куда может быть интегрирован модем-плата с USB-переходником или подходящий по размерам роутер. По сравнению с обычным смартфоном, антенна обеспечивает прием сигнала на уровне от 8,5 до 10,5 дБи. Это позволяет принять сигнал, даже если он ослаблен близстоящими строениями, рельефом местности или удаленностью от базовой станции оператора.

• Частотный диапазон 1700–2700 МГц. Модель PETRA-9 MIMO 2x2 BOX может принять сигнал популярных мобильных стандартов, которые операторы задействуют в населенных пунктах. Поддерживаются частотные диапазоны Band 1 (LTE-2100), Band 3 (LTE-1800), Band 7 (LTE-2600) и некоторые другие;
• Поддержка технологии MIMO. Излучающие элементы расположены в X-поляризации (наклонной) и обеспечивают прием/передачу сразу в двух каналах связи (2x2). Эта технология используется в большинстве 4G-сетей в России для дополнительного повышения скорости и стабильности интернета;

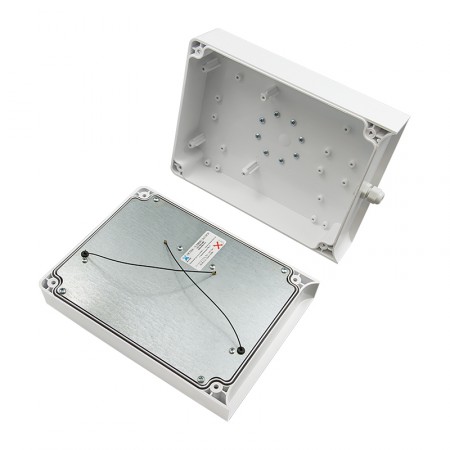

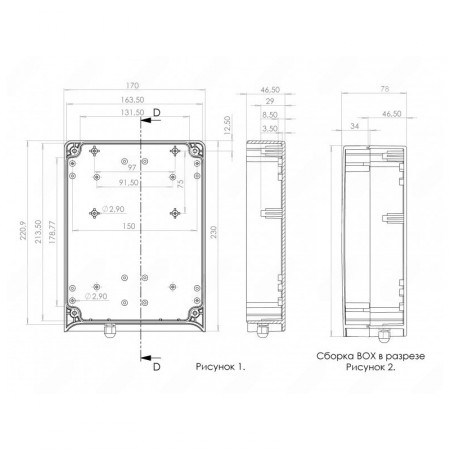

• Гермобокс для модема или роутера. Внутреннее пространство герметичного бокса умещает модем Mini PCI-e с USB-адаптером и некоторые модели LTE-роутеров в интегрируемом исполнении. Перед покупкой антенны обязательно сверьтесь с чертежом, чтобы убедиться, что ваше встраиваемое оборудование умещается в боксе!
• Пигтейлы U.FL для подключения к модему. Антенная часть соединяется с сотовым модулем (модемом) при помощи двух гибких пигтейлов (проводов) с разъемами U.FL (IPX). Это низкопрофильные коннекторы, которые обычно устанавливаются на сотовых модулях Mini PCI-e и платах маршрутизаторов;
• Герметичный ввод PG-7. USB-удлинитель или витая пара (LAN-кабель) заводятся внутрь бокса через гермоввод PG-7 (под диаметр кабеля 5–6 мм). Кабель не входит в состав комплекта и покупается отдельно в зависимости от типа встраиваемого оборудования.

Для интеграции модема может понадобиться комплект USB-разъемов и подходящая витая пара (как правило, модемы без проблем работают с кабелем длиною до 10 м). При интеграции роутера понадобится обжать витую пару разъемом RJ-45 внутри корпуса.

Установка и настройка антенны на улице

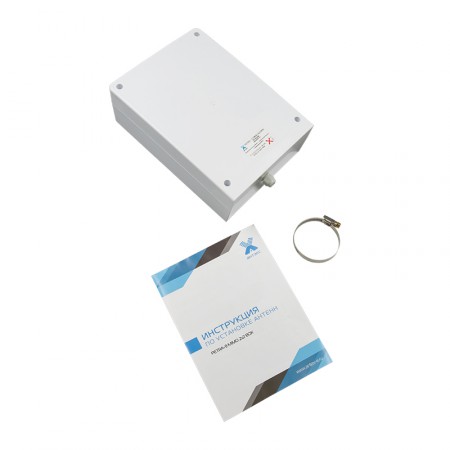

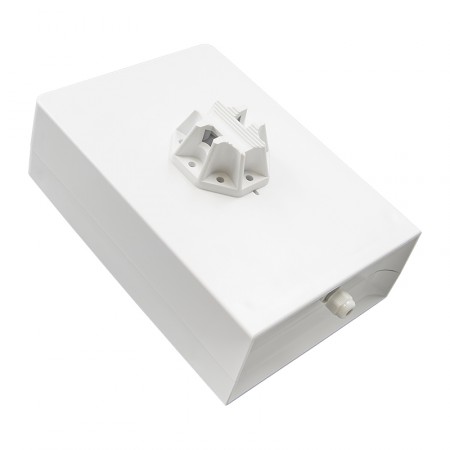

PETRA-9 MIMO 2x2 BOX имеет легкий корпус (около 700 г) и компактные габариты. Она может быть закреплена на любой подходящей опоре круглого сечения: кронштейне, трубе, столбе и т. п. Для фиксации используется обычный червячный хомут из набора поставки.

Антенна не регулируется по углу наклона и поляризации и просто направляется в сторону максимального усиления (где расположена базовая станция оператора). В городе PETRA-9 может быть закреплена на фасаде дома, под козырьком или навесом. За городом рекомендуется поднять устройство на большую высоту, установить на крыше или выносной мачте.

Корпус устойчив к влаге и пыли, а рабочая температура фактически ограничена лишь температурными режимами встраиваемых устройств. Сама антенна и гермобокс выдерживают как мороз, так и высокий нагрев (от -40°C до +80°C). Защита от осадков — по классу IP67 (почти полная изоляция от воды и мелких частиц).

Чтобы купить PETRA-9 MIMO 2x2 BOX, нажмите «В корзину» и затем оформите заказ онлайн. Если вы занимаетесь разработкой собственного интегрируемого решения и вам нужна помощь наших инженеров и экспертов, позвоните по телефону 8-800-3333-965! Мы ответим на ваши вопросы и посоветуем комплектующие именно под ваш случай.
