Антенна VIKA-24F MIMO (прямофокусная, 2х24дБ, 2хF-female)

Цена: 10 800 р.
Скидка: По запросу
Категория: Антенны 75 Ом
Наличие: Есть в наличии

Артикул: 4064

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Vika-24F MIMO — параболическая антенна для LTE-роутеров и модемов с возможностью использования недорогих кабельных сборок 75 Ом (с разъемами F-типа). Антенна обеспечивает усиление до 24 дБи в диапазоне частот 1700–2700 МГц и поддерживает большинство стандартов мобильного интернета в пригородных районах. Эта модель является эффективной заменой громоздким панельным антеннам, и с ее помощью можно получить быстрый интернет даже при очень слабом исходном сигнале.

Почему «параболики» — самые мощные?

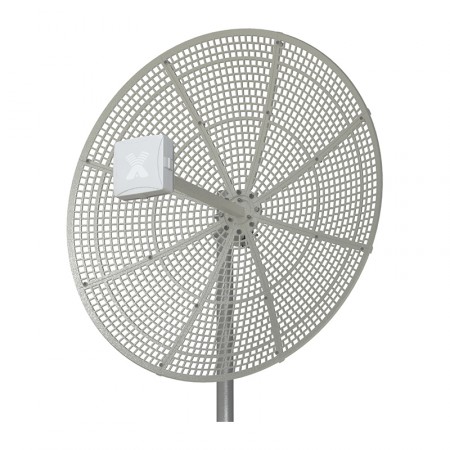

Параболическая конструкция подразумевает наличие отражателя (также называется «зеркалом») и облучателя. Отражаемый сигнал концентрируется в одной точке и далее передается на разъемы/кабель. Результирующий коэффициент усиления и рабочие частоты зависят как от диаметра зеркала, так и от конструкции облучателя.

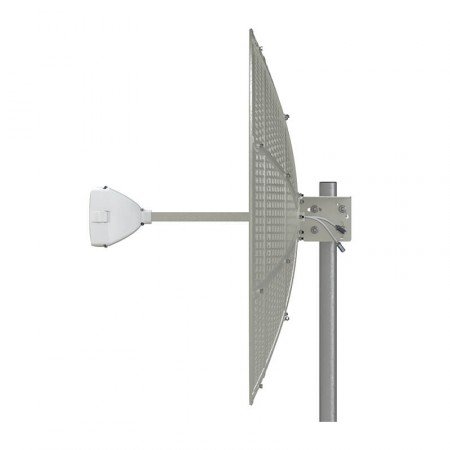

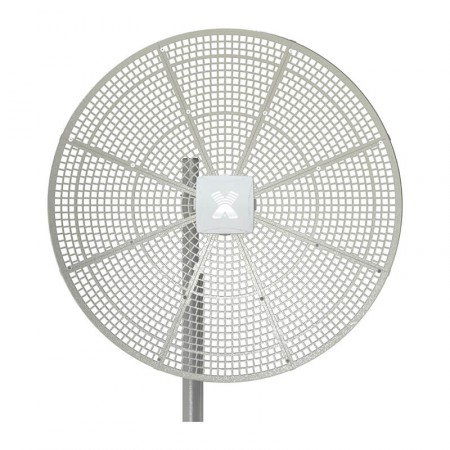

Vika-24F MIMO имеет отражатель диаметром 80 см. Фокус антенны находится по центру отражателя, поэтому такая конструкция называется прямофокусной. Эта модель имеет итоговое усиление на уровне 21–24 дБи, что позволяет принять ослабленный операторских сигнал:

  • Конструкция облучателя рассчитана на диапазон 1700–2700 МГц, к которому относятся наиболее «быстрые» стандарты LTE. В рамках этого диапазона доступны бэнды 7 (LTE-2600), 3 (LTE-1800), 1 (LTE-2100) и некоторые другие. Чаще всего эти стандарты доступны на городских базовых станциях, но также их можно встретить на новых или обновленных БС в пригородных и загородных районах;
  • Усиление от 21 до 24 дБи позволяет принимать слабый операторский сигнал на существенной (10+ км) дистанции от операторской сотовой вышки. Диаграмма направленности — от 8° до 14°, поэтому антенну понадобится направлять предельно четко на источник сигнала;
  • Поддержка MIMO 2x2 означает, что конструкция облучателя и зеркала поддерживает прием/передачу сигнала сразу в двух поляризациях. Сотовые операторы часто «вещают», используя два канала: один сигнал имеет вертикальную поляризацию, а другой — горизонтальную. Для работы этого режима модемы и роутеры оснащены двумя разъемами;
  • Разъемы 75 Ом (F-female) поддерживают недорогие кабели для телевизионных систем, такие как RG-6 и RG-11. Эти кабели существенно дешевле, чем аналоги 50 Ом, которые традиционно используются в радиосистемах. Переход на 75 Ом позволяет сэкономить на комплектующих, но при этом добавляет дополнительные потери в систему (из-за разницы в сопротивлении). Для исключения этих потерь используйте версию Vika-24 MIMO с N-коннекторами.

Vika-24F MIMO совместима со многими моделями 4G-модемов и роутеров, которые имеют два антенных входа. Благодаря высокому усилению, эта модель стабилизирует слабое соединение и повышает скорость интернета. Рекомендуем использовать антенны с усилением 24 дБи на расстоянии свыше 10 км от базовой станции оператора. Наибольшую эффективность «параболики» достигают при наличии прямой видимости до источника сигнала (сотовой вышки).

Сборка, монтаж и перевозка антенны

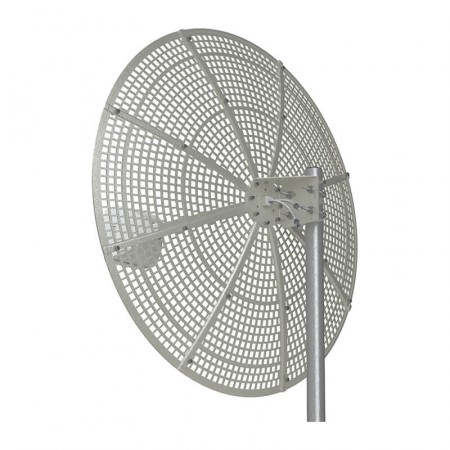

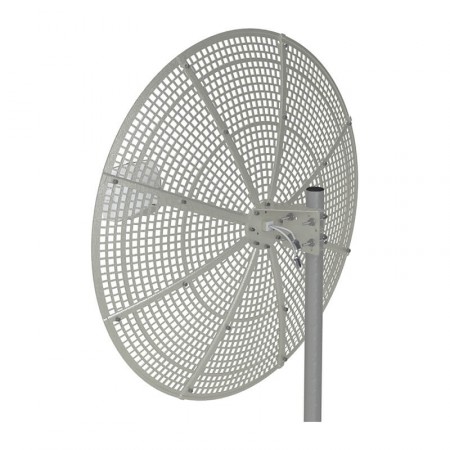

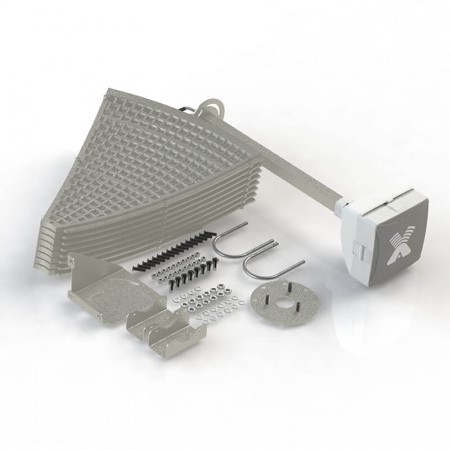

Отражатель имеет ячеистую структуру и сборную конструкцию. Зеркало состоит из 8 секций, которые легко соединяются несколькими винтами из набора поставки. Поскольку отражатель не сплошной, он имеет низкую парусность и выдерживает порывы ветра даже при установке на большой высоте. В разобранном виде антенна легко умещается в коробку и перевозится на обычном легковом транспорте. Вес с учетом крепления — около 4,8 кг.

Процесс сборки и настройки изложен в комплектной инструкции и достаточно прост. Антенна не требует расчета и настройки фокусного расстояния, а зафиксировать элементы можно единственным возможным образом. После сборки и монтажа на опору вы сможете отрегулировать направление и угол наклона. Также можно повернуть облучатель на 45°, чтобы использовать наклонную поляризацию (X-pol), если таковая используется вашим оператором.

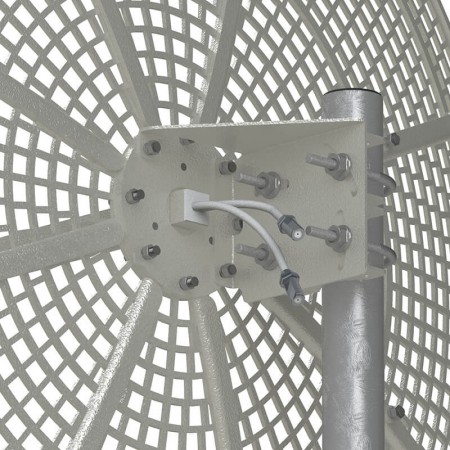

Типичными опорами для Vika-24F MIMO являются фасадные кронштейны и выносные мачты. Но в общем случае закрепить прибор можно на любой трубостойке. Благодаря защите (пластиковый корпус облучателя, полимерно-порошковая окраска зеркала и оцинковка крепежей), антенну можно использовать в любых погодных и климатических условиях при температуре от -40°С до +60°С.

Чтобы купить антенну Vika-24 MIMO с F-разъемами, нажмите «В корзину» и оформите заказ на сайте. Получить дополнительную информацию или заказать проект усиления связи под ваш объект всегда можно по телефону 8-800-3333-965!

Характеристики
Рабочий диапазон частот 1700–2700 МГц
Коэффициент усиления 2 x 21–24 дБи
Ширина диаграммы направленности (ДН) 8–14°
Уровень боковых лепестков ≤ -18 дБ
Отношение вперед/назад > 20 дБ
Входное сопротивление 75 Ом
КСВ в рабочем диапазоне частот   ≤ 1,9
Развязка между портами 25–30 дБ
Допустимая мощность 10 Вт
Поляризация вертикальная+горизонтальная, X-pol
ВЧ-разъемы 2 x F-female
Крепление на мачту Ø20–52 мм
Материал антенны оцинкованная сталь, алюминий
Материал защитной коробки поликарбонат
Температура эксплуатации от -40°С до +60°С
Размер антенны 800 x 800 x 540 мм
Вес (с креплением) 4670 г
Комплектация антенна, узел крепления на мачту, инструкция по установке
