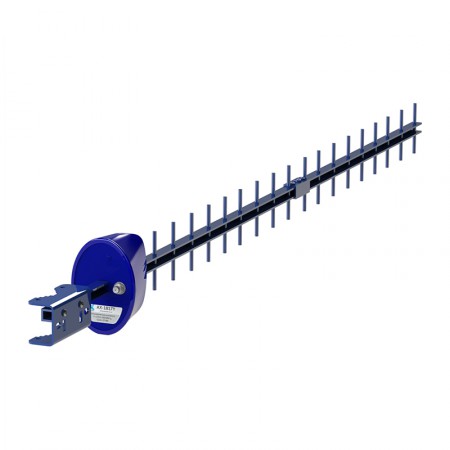

Антенна Антэкс AX-1817YF (LTE1800, 17 дБ, Yagi, F-female)
- Описание
- Доставка
- Отзывы (0)
Антенна Яги (волновой канал) для мобильного частотного диапазона 1800 МГц. Модель AX-1817YF может подключаться к репитерам (усилителям) связи, модемам и LTE-роутерам, если оператор использует стандарты GSM-1800 и/или LTE-1800. Волновой канал обладает существенным коэффициентом усиления (17 дБи) и обеспечивает надежный прием даже при слабом сигнале на улице. Эта версия антенны оснащена ВЧ-разъемом с сопротивлением 75 Ом (N-female) для кабелей телевизионного типа.
«Волновой канал»: возможности и применение
Конструкция Яги-Уда заключается в размещении ряда элементов (отражателя, вибратора и директоров) на общей траверсе. Количество элементов определяет коэффициент усиления, а их размер и расстояние между ними — рабочий диапазон частот.
Волновые каналы имеют узкую полосу рабочих частот и применяются для усиления отдельных стандартов мобильной связи и интернета. AX-1817YF от Антэкс работает в диапазоне 1725–1900 МГц, что обеспечивает поддержку лишь двух сотовых стандартов:
- GSM-1800 для звонков и SMS. Этот стандарт запущен на многих базовых станциях МТС, МегаФон, Билайн и Tele2 по всей России. Он позволяет совершать звонки и обмениваться текстовыми сообщениями как с использованием смартфонов, так и при помощи классических мобильных телефонов;
- LTE-1800 (B3) для мобильного интернета. По мере устаревания 2G операторы перераспределяют частоты и запускают все больше современных сетей с 4G-интернетом и звонками VoLTE. Стандарт LTE-1800 доступен на тех же сотовых вышках, что и GSM-связь, и с его помощью можно наслаждаться привычными интернет-сервисами на высоких скоростях.
AX-1817YF может подключаться к любым устройствам, поддерживающим GSM/LTE-1800. Наиболее часто эта антенна становится выбором для усилителей (репитеров) или модемов/роутеров с одним антенным входом (без поддержки MIMO). Благодаря узкой направленности, волновой канал может принять даже слабый сигнал оператора — и обеспечить стабильную работу системы усиления!
Направленная антенна для диапазона 1800 МГц
Волновой канал обладает узкой диаграммой направленности, благодаря которой обеспечена «концентрация» приема и излучения. В результате антенна принимает и предает более мощный сигнал, чем обычные круговые и слабонаправленные модели.
- Коэффициент усиления 17 дБи — высокий показатель, благодаря которому можно принять усиленный сигнал на приличной дистанции от базовой станции оператора. Даже если на улице смартфон «улавливает» всего 1–2 деления мощности, антенна обеспечит стабильное и быстрое соединение на подключенном устройстве;
- Диаграмма направленности 24–26° подразумевает достаточно точную настройку на БС оператора. Перед монтажом узнайте, в каком направлении находится базовая станция, и «нацельте» антенну в эту сторону. Точное положение излучателя лучше всего подбирать, сверяясь с показаниями мощности на подключенном модеме, репитере или анализаторе спектра;
- Выход F-female с сопротивлением 75 Ом совместим с типовыми кабельными сборками для ТВ-систем. Обычно для подключения используется кабель RG-6 или аналогичный. Такие кабели имеют низкую стоимость в сравнении с комплектующими 50 Ом для радиосистем, что удешевляет общую стоимость проекта усиления. Для производительных систем, где планируется использовать кабели 50 Ом для снижения потерь, выпускается версия антенны AX-1817Y с N-разъемом.

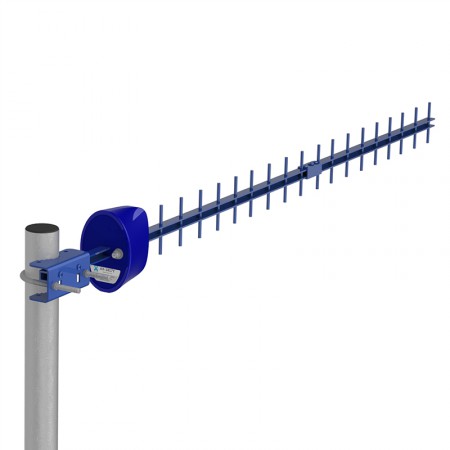

Монтаж антенны производится на кронштейн-трубу или выносную мачту с помощью комплектного хомута (скобы). Рекомендуем разместить волновой канал как можно выше, чтобы обеспечить прямую видимость БС оператора или по крайней мере снизить влияние окружающих препятствий.
Металлические элементы волнового канала защищены краской, активные элементы имеют защиту в виде пластикового корпуса. Антенна имеет долгий срок службы, не требует обслуживания и может применяться в любых климатических условиях.
Чтобы купить антенну Антэкс AX-1817YF, нажмите «В корзину» и сформируйте заказ. Чтобы подобрать комплектующие для вашей системы усиления, позвоните по телефону 8-800-3333-965 или закажите обратный звонок!
Характеристики | |
Рабочий диапазон частот | 1725–1900 МГц |
Коэффициент усиления | 17 дБи |
Ширина ДН в H-плоскости | 26° |
Ширина ДН в E-плоскости | 24° |
Входное сопротивление | 75 Ом |
КСВ в рабочем диапазоне частот | ≤ 1,5 |
Допустимая мощность | 50 Вт |
ВЧ-разъем | F-female |
Поляризация | вертикальная |
Крепление | на мачту Ø30–60 мм |
Допустимая скорость ветра | 35 м/сек |
Материал излучателя | медь |
Материал траверсы и директоров | АМГ3, АД31 |
Материал крепления | сталь |
Защитное покрытие | порошковая полимерная краска |
Материал защитной коробки | полипропилен |
Размер | 1100 x 100 x 50 мм |
Вес | 450 г |

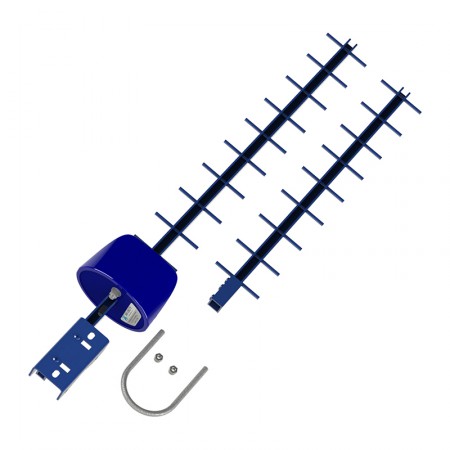

Комплектация | антенна, крепежные элементы, инструкция |
