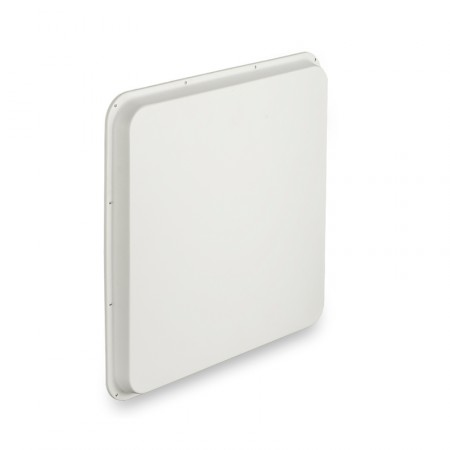

Антенна 4G с гермобоксом KAA18-1700/2700-4x4 BOX (SMA-male)

Направленная антенна с герметичным боксом для установки LTE-маршрутизатора с поддержкой режима MIMO 4x4 (с передачей данных в 4 каналах). Эта антенна подходит для использования в наиболее современных мобильных сетях, которые обычно организованы в городах и крупных населенных пунктах. Герметичный бокс адаптирован для установки роутеров Kroks с поддержкой гигабитных скоростей.

Поддержка сотовых сетей в режиме MIMO 4x4

KAA18-1700/2700-4x4 BOX состоит из антенной части и прикрепленного к ней герметичного бокса для монтажа платы роутера. Антенна позволяет принять слабый сигнал оператора. Повышение мощности происходит за счет направленной конструкции, которая «фокусирует» прием и излучение сигнала в узком секторе (25–49° по горизонтали и 12–21° по вертикали).

• Антенна совместима с диапазоном частот 1700–2700 МГц и поддерживает актуальные мобильные сети LTE. В частности, поддерживаются частоты, использующиеся в урбанизированной местности, такие как 1800 МГц (Band 3), 2100 МГц (Band 1), 2300 МГц (Band 40) и 2600 МГц (Band 7 и 38). Широкий диапазон частот позволяет использовать агрегацию, если она поддерживается сотовым оператором;
• Итоговый коэффициент усиления — от 15 до 18 дБи в зависимости от рабочей частоты. Это позволяет использовать антенну не только в зонах уверенного сигнала, но также на границе соты (пригороды, садоводческие товарищества, промзоны и т. п.);
• Поддержка режима MIMO 4x4 обеспечивает поддержку наиболее современных моделей модемов и роутеров (обычно LTE Cat. 12 и выше). Такие устройства обмениваются с базовой станцией сразу 4 потоками данных и нуждаются в антенне, которая имеет соответствующее количество выходов;

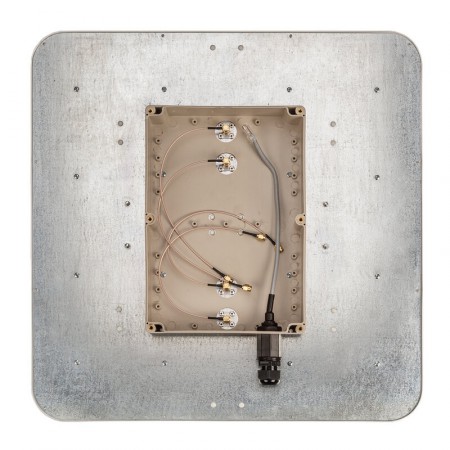

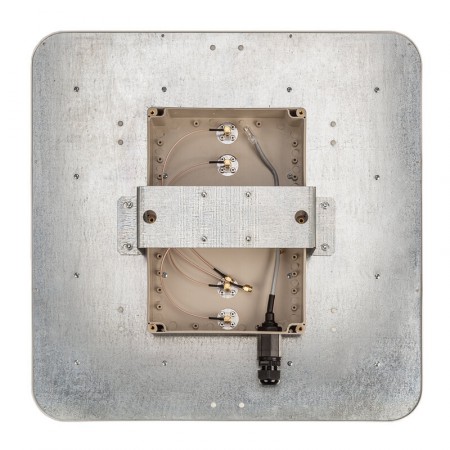

• 4 разъема SMA-female размещены внутри бокса и пигтейлами соединяются с ответными разъемами интегрируемого роутера. В комплект входят пигтейлы с разъемами SMA-male.

Использование таких технологий, как агрегация частот и MIMO 4x4, требуют поддержки не только со стороны вашего оборудования, но и со стороны оператора. Перед покупкой и монтажом устройств рекомендуем удостовериться, что обслуживающая базовая станция поддерживает эти режимы работы.

Зачем устанавливать LTE-плату в бокс?

Интеграция платы роутера с модемом внутрь гермобокса помогает достичь лучшей производительности. При такой схеме установки в составе уличного блока не применяются длинные радиокабели (кроме пигтейлов). Весь сигнал сразу «оцифровывается» для передачи по Ethernet-кабелю. Питание уличного оборудования обычно реализуется по схеме PoE, то есть ток необходимого напряжения «подмешивается» в интернет-кабель.

Чтобы использовать KAA18-1700/2700-4x4 BOX, потребуются:

• Совместимая плата LTE-роутера (со встроенным модемом) с поддержкой MIMO 4x4. Рекомендуемым решением является плата Kroks Rt-Brd m12-G (агрегация трех полос частот, до 600 Мбит/с), которая адаптирована для монтажа в этот бокс;
• При интеграции роутеров других производителей следует учитывать размеры гермобокса и расположение посадочных мест;

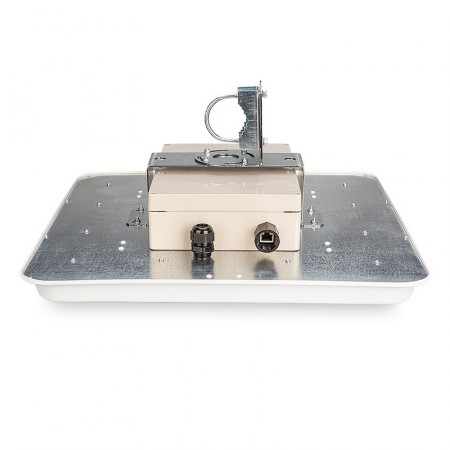

• Патч-корд (Ethernet-кабель) нужной длины (до 100 м). В нижней части бокса уже предусмотрен герметичный ввод RJ-45 (розетка для простого подключения патч-корда). Внутрь бокса выведен отрезок кабеля с вилкой RJ-45 для подключения к маршрутизатору;
• Инжектор питания PoE, совместимый с роутером, или иной источник питания (для подключения питания по витой паре).

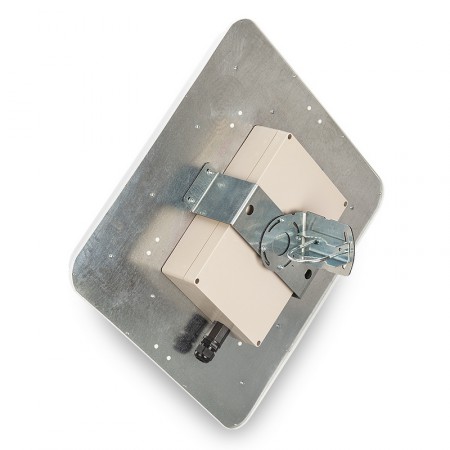

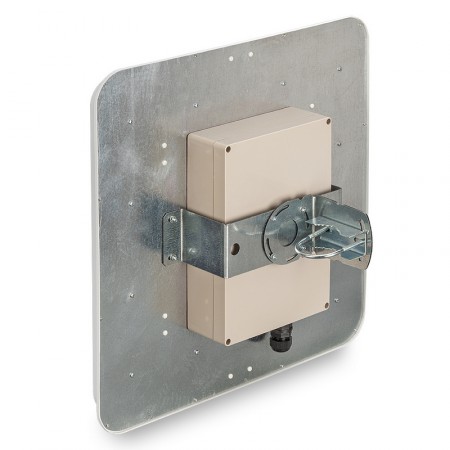

После сборки уличный роутер устанавливается на подходящей опоре (мачте, стеновом кронштейне, трубе). Для лучших результатов «панель» обязательно должна быть развернута в сторону БС оператора с максимальной точностью. Бокс и антенна герметичны и могут использоваться во время осадков или жары.

Сборка собственного решения для усиления LTE-интернета может потребовать предварительной подготовки и выбора совместимых комплектующих. Позвоните нам по телефону 8-800-3333-965, чтобы наши менеджеры и инженеры ответили на ваши вопросы и поделились своим опытом!

Антенна KAA18-1700/2700-4x4 BOX — инструкция [PDF, ~5,3Mb]
