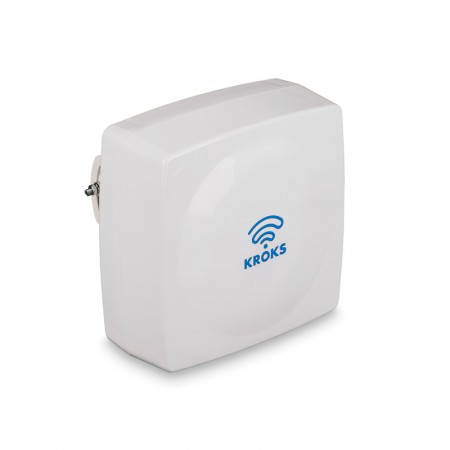

Антенна 4G/5G с гермобоксом KAA10-1700/4200 U-BOX (SMA-male)

Направленная антенна Kroks с широким диапазоном частот 1700–4200 МГц в бокс-исполнении для интеграции платы роутера. Модель KAA10-1700/4200 U-BOX работает с многочисленными стандартами 4G/LTE и некоторыми видами 5G, дает усиление 11 дБи и комплектуется SMA-пигтейлами для соединения с платой роутера.

Зачем использовать уличную антенну с гермобоксом для роутера?

Обычная уличная антенна принимает сотовый сигнал снаружи здания и транслирует его по радиокабелю в помещение — к модему или роутеру. Такая схема работает, но кабель вносит потери: чем он длиннее и чем выше рабочая частота, тем больше мощности теряется по пути. Система с KAA10-1700/4200 U-BOX устроена иначе: роутер интегрируется прямо внутрь антенного корпуса на мачте, а в дом уходит только «витая пара» — кабель, по которому данные и питание передаются практически без потерь на расстояние до 100 метров.

Что внутри корпуса и как это работает?

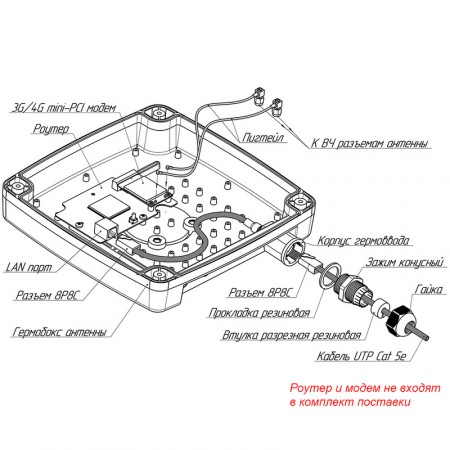

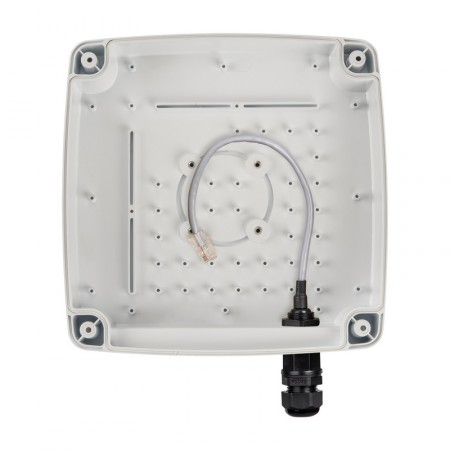

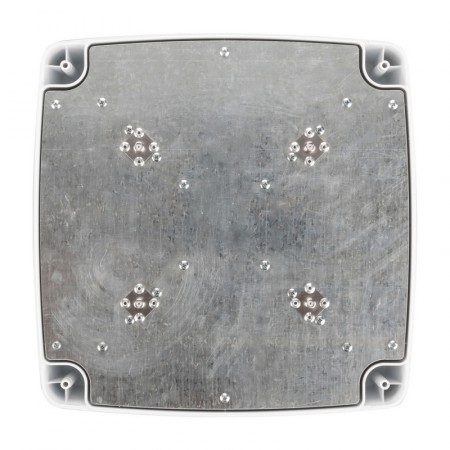

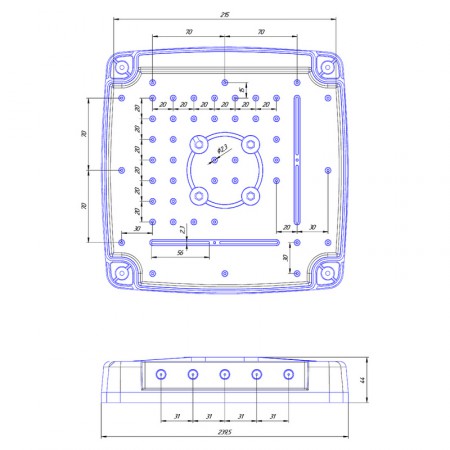

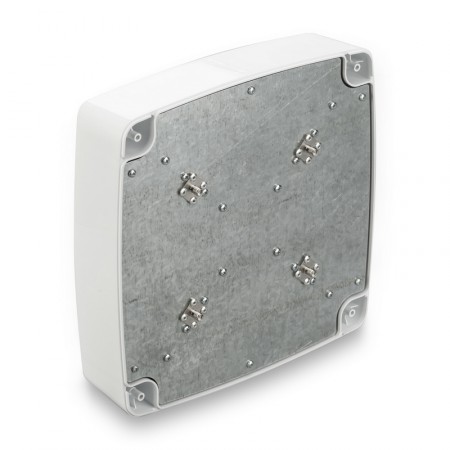

Основное пространство корпуса антенны занимает гермобокс с посадочными местами под компактный встраиваемый роутер. Внутри расположены четыре разъема SMA-female, к которым пигтейлами подключается установленное оборудование.

Эта версия комплектуется пигтейлами (гибкими переходниками) с разъемами SMA-male и рассчитана на роутеры с полноразмерными SMA-розетками. Если ваш роутер или модем оснащен миниатюрными разъемами MHF4, выбирайте версию с соответствующими пигтейлами в комплекте.

Пример подходящего устройства для интеграции — Rt-Brd m12-G с модемом LTE Cat.12. Плата устанавливается внутри герметичного отсека, ее порты соединяются с разъемами антенны через комплектные пигтейлы. Питание на роутер подается по витой паре от внешнего PoE-инжектора, расположенного в помещении. Плата, источник питания, кабели и другие комплектующие в набор не входят и покупаются дополнительно.

Частоты: 4G и первое поколение 5G

Полоса 1700–4200 МГц выбрана так, чтобы охватить все диапазоны, которые сегодня используются в российских сетях 4G и некоторых 5G-стандартах:

• Полосы LTE B1/B3/B7/B38/B40, в которых работают скоростные сети МТС, Мегафон, Билайн и T2;
• 5G NR N78 (3400–3800 МГц) — диапазон, в котором запускаются сети 5G в Европе и странах ближнего зарубежья. Диапазон N79, выделенный под российский коммерческий 5G, в рабочую полосу антенны не попадает;
• Также возможна работа с 3G-стандартом UMTS-2100 в случае, если в вашем местоположении отсутствует более современное покрытие.

Четырехканальная схема MIMO 4х4 позволяет LTE-модемам класса Cat.12 и старше использовать четыре независимых потока данных одновременно. Реальный коэффициент усиления самой антенны — от 9 до 11 дБи в зависимости от выбранной частоты в диапазоне 1700–4200 МГц.

Материал и защита от внешней среды

Корпус отлит из ABS-пластика, который устойчив к ультрафиолету и сезонным перепадам температур. Пластик не выгорает на солнце и не растрескивается на морозе даже спустя годы уличной эксплуатации. Класс герметичности IP65 гарантирует полную защиту от пыли и водяных струй — антенне не страшны ливни, снегопады и конденсат.

Диапазон рабочих температур простирается от -40°C до +90°C, что соответствует климатическим условиям большинства регионов страны. Предельная ветровая нагрузка составляет 30 м/с — антенна не срывается с крепления при шквалистом ветре на открытых площадках и высотных зданиях.

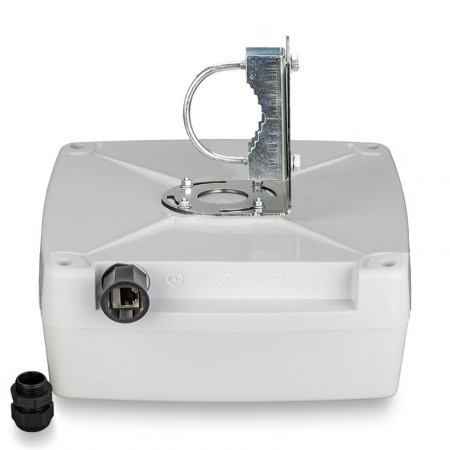

Подвод Ethernet-кабеля организован через разборный гермоввод RJ-45 в нижней части корпуса. Кабель фиксируется резиновой втулкой и конусным зажимом, исключая проникновение влаги через кабельный канал даже при косом дожде. Кроме того, антенные разъемы имеют гальваническую связь между центральной жилой и экраном (короткозамкнутая конструкция). Это предотвращает накопление статического электричества на входе подключенного оборудования.

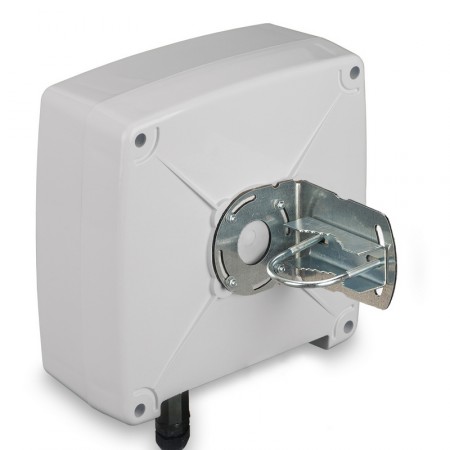

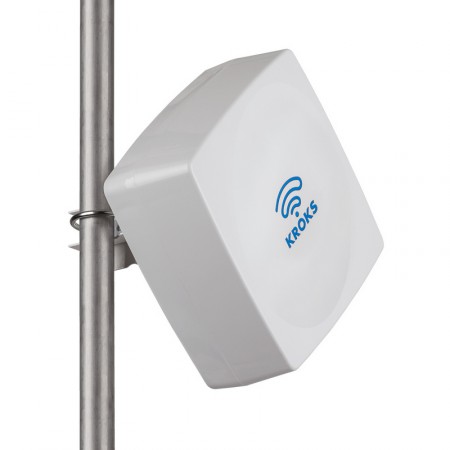

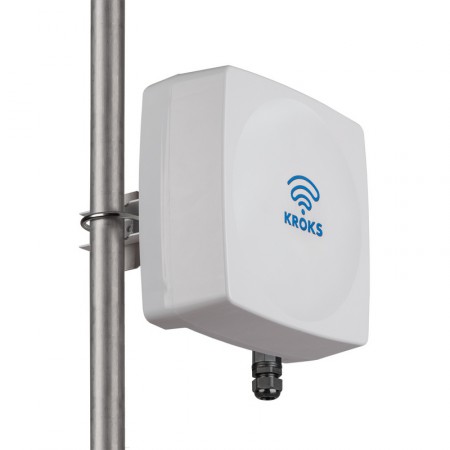

Крепление антенны рассчитано на круглую вертикальную опору ⌀32–40 мм: мачту, трубу, столб или фасадный кронштейн. Угловой кронштейн в комплекте позволяет регулировать азимут, угол наклона и поляризацию.

Есть вопросы по подбору роутера или по схеме подключения? Звоните 8-800-3333-965 — инженеры помогут разобраться! Оформляйте заказ через корзину на сайте, условия оплаты и доставки указаны в профильных разделах.

Антенна KAA10-1700/4200 U-BOX (SMA-male) — инструкция [PDF, ~2,13Mb]
