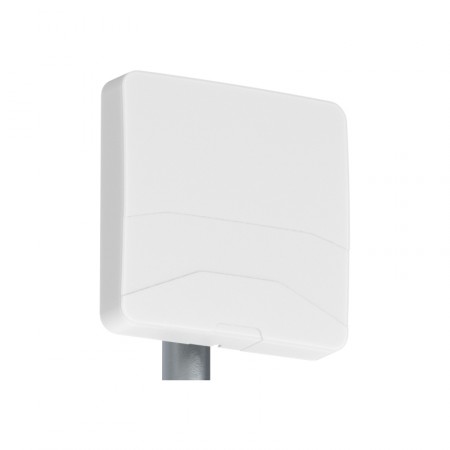

Антенна WiFi AX-2455-05PL MIMO 4x4 (двухдиапазонная, панельная, 4xSMA-F)

Антенна для производительных WiFi-систем современных поколений с поддержкой двух диапазонов частот (2,4 и 5 ГГц) и 4-канального режима MIMO. Модель AX-2455-05PL MIMO 4x4 обычно применяется c точками доступа и роутерами стандартов 802.11ac и 802.11ax для секторного покрытия на улицах или в павильонах.

Когда применимы WiFi-антенны с поддержкой 4x4?

Беспроводные сети сегодня работают в диапазонах частот 2,4 и 5 ГГц, при этом для приема и передачи обычно используется несколько потоков. Каждый поток передает уникальную информацию, что увеличивает скорость сети. Чтобы потоки не смешивались, они имеют поляризационное и/или пространственное разнесение.

MIMO 4x4 подразумевает трансляцию в 4 потоках. Хотя этот режим был доступен в WiFi-спецификациях еще во времена 802.11n, широко использоваться он стал лишь с появлением более новых стандартов, таких как WiFi 5 (802.11ac) и 6 (802.11ax).

Как правило, передача в 4-канальном режиме подразумевает наличие двух самостоятельных излучающих систем, разнесенных в пространстве. Каждая система излучает и принимает сигнал двух поляризаций (чаще всего используется наклонная поляризация — X-pol). Точки доступа и роутеры с поддержкой MIMO 4x4 должны быть оснащены 4 антенными входами (по числу потоков).

AX-2455-05PL MIMO 4x4 функционирует следующим образом:

• Каждый коннектор является двухдиапазонным, то есть работает на частотах 2400–2500 МГц и 5150–5850 МГц. Ваша точка доступа также должна иметь широкополосные разъемы, если вы планируете задействовать оба диапазона для запуска двух беспроводных сетей;
• С конструктивной точки зрения эта модель включает две излучающие системы, пространственно разнесенные, каждая из которых работает в наклонной поляризации (-45°/+45°);

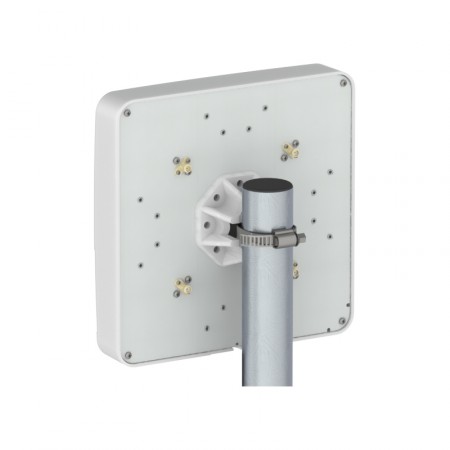

• На обратной стороне «панели» выведены компактные коннекторы SMA-female с волновым сопротивлением 50 Ом. Для соединения с точкой доступа подберите подходящие кабельные сборки, с одной стороны которых находится коннектор SMA-male, а с противоположной — разъем, подходящий к вашему устройству.

Отдельно доступна упрощенная версия этой антенны с поддержкой MIMO 2x2.

Излучение в секторе с усилением

Эта модель работает в широком секторе, что позволяет «покрыть» беспроводной сетью обширную придомовую территорию, открытую площадку, помещение ангарного типа, павильон и т. п.

• Коэффициент усиления 7,5–8 дБи (2,4 ГГц) и 5–5,8 дБи (5 ГГц). Этот параметр определяет, насколько эффективно излучатель «концентрируется» в заданном направлении. Чем выше КУ, тем более мощный сигнал будет принят/передан антенной (в сравнении с круговыми моделями);
• Секторная диаграмма 71–101° (2,4 ГГц) и 120–150° (5 ГГц). Антенна имеет широкий «угол обзора», что позволяет организовать покрытие для большого числа абонентов в разных направлениях от «панели»;
• Низкие потери и искажения. Развязка между портами достигает 35 дБ, а уровень КСВн не превышает 1,6. Это гарантирует минимальное «смешивание» сигналов и высокий коэффициент полезного действия.

Эта модель поставляется с простым крепежом на столб/мачту. Фиксация производится червячным хомутом. Поскольку узел крепления не поддерживает настройку угла наклона, желательно заранее спланировать установку излучателя на одном уровне с абонентскими устройствами.

Корпус антенны представляет собой поликарбонатный кожух, надежно защищающий излучающие элементы от влажности, пыли и прочих воздействий. Пластик устойчив к солнцу. Рекомендуется использовать изделие при температурах не ниже -40°С и не выше +80°С.

Чтобы купить AX-2455-05PL MIMO 4x4, отложите товар «В корзину» и затем закончите оформление заказа на сайте. Мы доставляем товары по всей стране! Если в процессе проектирования системы связи вы столкнулись с трудностями, позвоните по номеру 8-800-3333-965, и мы подготовим для вас эффективный проект усиления!
