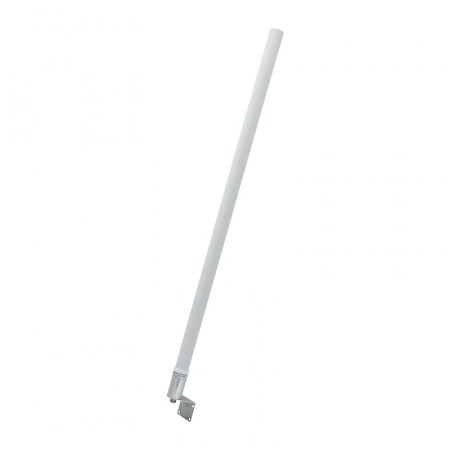

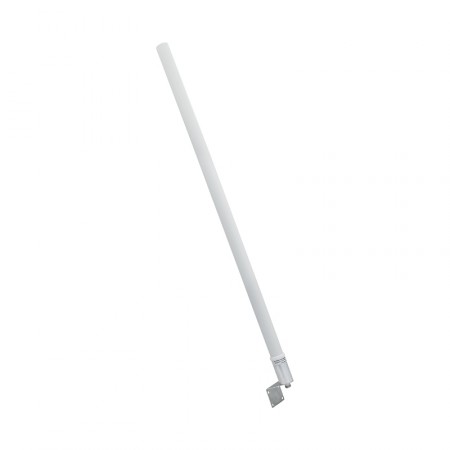

Антенна GSM ANT-909-M (Круговая, 9 дБ)

Цена: 6 000 р.
Категория: Антенны Picocell
Наличие: Есть в наличии

Артикул: 0970

В корзину

Доступные опции:

Доставка (оплата при получении):
В сравнение
Описание

Круговая (коллинеарная) антенна GSM-диапазона 900 МГц, которая может использоваться для приема сотового сигнала с разных направлений: например, когда сотовые вышки операторов установлены с разных сторон от нужного здания. ANT-909-M имеет высокое усиление 9 дБи и может стать заменой для направленной антенны в условиях городской эксплуатации. Также возможно использование этой модели на морском и речном транспорте, который курсирует в береговой зоне.

Как круговая антенна помогает принять сигнал оператора?

Излучатель имеет круговую диаграмму направленности в горизонтальной плоскости (360°) и суженную диаграмму в вертикальной. В результате антенна не принимает и не излучает сигнал вверх и виз, но осуществляет усиленный прием/передачу в направлении абонентов. Коэффициент усиления в рабочем диапазоне 890–960 МГц составляет 9 дБи.

Для подключения к абонентскому устройству (репитеру, антенному усилителю, модему, GSM-шлюзу и т. п.) используется стандартный коннектор N-female («мама»).

Использование всенаправленной модели целесообразно в местности, где операторы установили базовые станции на разных опорах, находящихся в разных направлениях. Монтаж одной круговой антенны может заменить использование нескольких направленных аналогов и упросить систему усиления связи.

Технические особенности

  • ANT-909-M состоит из четырех излучателей 5/8λ, согласованных с кабелем 50 Ом при помощи гамма-согласования (J-образная конструкция);
  • В этой модели отсутствуют выступающие противовесы. Вместо них для заземления применен четвертьволновый отсекающий стакан;
  • Антенна обладает превосходной эффективностью при минимальных габаритах — всего 1050 x 60 x 40 мм.

Пластиковый корпус имеет защиту от УФ-излучения, влаги и пыли. Класс защиты — IP65. Прибор может подключаться как в помещениях, так и на улице, при этом допускается эксплуатация при температурном режиме от -40°C до +60°C.

Сценарии применения: стационарные объекты и водный транспорт

ANT-909-M может применяться для монтажа на стационарных объектах, а также на водном транспорте. При использовании с репитером круговая антенна может принять сигнал с разных направлений без необходимости монтажа нескольких направленных излучателей. При установке на морском или речном транспорте подключенное оборудование будет автоматически переключаться между базовыми станциями по мере перемещения транспортного средства вдоль берега.

При выборе оборудования следует учитывать, что эта модель работает только со стандартами сотовой связи, использующими частотный диапазон 900 МГц: GSM-900, UMTS-900 и LTE Band 8. Для поддержки большего числа стандартов мы рекомендуем использовать широкополосные антенны, например, модель BRIG.

Чтобы купить ANT-909-M, добавьте товар в корзину и оформите заказ онлайн. Получить консультацию по выбору оборудования всегда можно по номеру 8-800-3333-965 или в онлайн-чате!

Антенна ANT-909-M — паспорт [PDF, ~180Kb]

Характеристики
Рабочий диапазон частот 890–960 МГц
Коэффициент усиления 9 дБи
Сектор излучения в горизонтальной плоскости 360°
Поляризация вертикальная
Максимальная входная мощность 100 Вт
Волновое сопротивление 50 Ом
КСВн входа и выхода ≤ 1,5
ВЧ-разъем N-female
Крепление на кронштейн/мачту Ø25–42 мм
Материал корпуса ABS-пластик, алюминий, сталь
Степень защиты корпуса IP65
Диапазон рабочих температур от -40°C до +60°C
Размер 1050 x 60 x 40 мм
Вес 0,5 кг

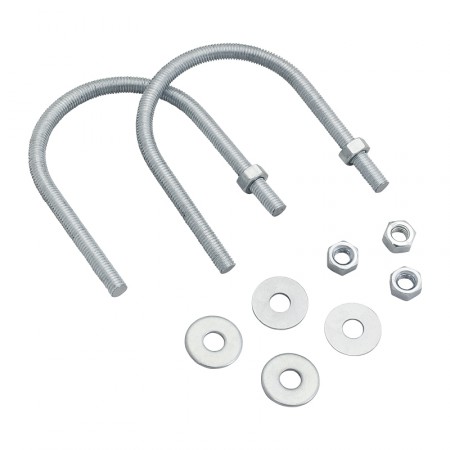

Комплектация антенна, крепежные элементы, паспорт
