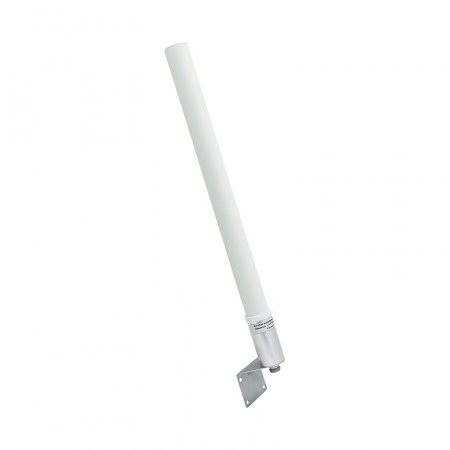

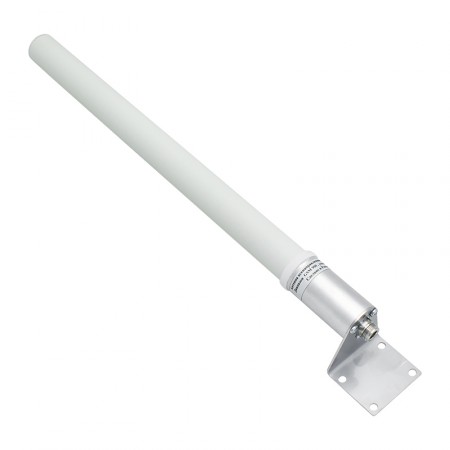

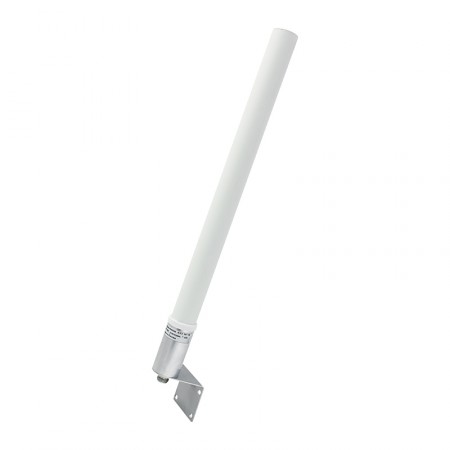

Антенна GSM ANT-907-M (Круговая, 7 дБ)

Всенаправленная антенна ANT-907-M применяется для приема или излучения GSM-сигнала в частотном диапазоне 900 МГц равномерно в горизонтальной плоскости. Эта модель имеет коэффициент усиления 7 дБи и может использоваться совместно с репитерами или другими радиоприборами для сбора сигнала с разных направлений.

Конструкция излучателя ANT-907-M

По своей конструкции антенна представляет систему, состоящую из двух излучающих элементов длиной 5/8λ. Чтобы обеспечить эффективную работу с коаксиальным кабелем 50 Ом, использован метод гамма-согласования. Для заземления вместо противовесов применен отсекающий стакан.

Благодаря перечисленным инженерным решениям, производителю удалось выпустить антенну, обладающую высокой эффективностью и при этом достаточно компактную для бытового применения (всего 600 x 75 x 40 мм).

Особенности и преимущества

• ANT-907-M имеет круговую диаграмму направленности по горизонтали (360°) и «сплющенную» диаграмму по вертикали. В результате достигается высокий коэффициент усиления 7 дБи, который позволяет использовать эту модель для приема ослабленного сигнала;
• Рабочий диапазон 890–960 МГц допускает эксплуатацию с любыми устройствами сотовой связи, рассчитанными на стандарты GSM-900, UMTS-900 и LTE Band 8;
• Стандартный ВЧ-разъем N-female, совместимый с большинством кабельных сборок репитеров и других ВЧ-устройств;
• Внешний кожух излучателя устойчив к солнечному свету, пыли и влаги, имеет защиту класса IP65 и может размещаться круглогодично на улице при температуре от -40°C до +60°C;
• Стандартное крепление позволяет закрепить излучатель на трубостойке (например, на выносной мачте) или стене.

Когда используется?

Чаще всего ANT-907-M применяется совместно с репитерами сотовой связи в качестве выносной (внешней) точки приема. Установка круговой антенны целесообразна в случаях, когда необходимо принять сигнал от базовых станциях, расположенных в разных направлениях от местоположения абонента. Такая необходимость возникает, когда мобильные операторы, не координируя свои действия, разместили сотовые вышки на разных опорах.

При использовании ANT-907-M следует учитывать, что ее коэффициент усиления ограничен значением 7 дБи. Если сотовый сигнал в точке установки антенны не имеет достаточной мощности, рекомендуется использовать более мощную модель или установить несколько антенн направленной конструкции.

Купить круговую уличную GSM-антенну можно прямо сейчас на нашем сайте. Для этого просто положите товар в корзину и оформите заказ онлайн. Задать уточняющие вопросы можно по телефону 8-800-3333-965 или в онлайн-чате!

Антенна ANT-907-M — паспорт [PDF, ~140Kb]

Характеристики
Рабочий диапазон частот	890–960 МГц
Коэффициент усиления	7 дБи
Сектор излучения в горизонтальной плоскости	360°
Поляризация	вертикальная
Максимальная входная мощность	100 Вт
Волновое сопротивление	50 Ом
КСВн входа и выхода	≤ 1,5
ВЧ-разъем	N-female
Крепление	на мачту Ø25–42 мм
Материал корпуса	ABS-пластик, алюминий, сталь
Степень защиты корпуса	IP65
Диапазон рабочих температур	от -40°C до +60°C
Размер	600 x 75 x 40 мм
Вес	0,3 кг

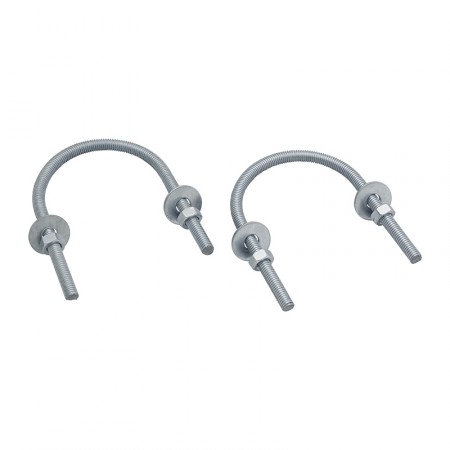

Комплектация	антенна, крепежные элементы, паспорт



Доставка и гарантия
Доставка по Москве	500 руб., 1–2 дня
Доставка по СПб	500 руб., 1–2 дня
Доставка по России	700 руб., 3–7 дней
Оплата	наличными / картой / по счёту с НДС
Манибек	14 дней
Гарантия	12 месяцев
Техподдержка	Будни 9-17, Вых 10-16
Установка под ключ	Москва, СПб от 5000 руб.
