Комплект усилителя 4G LTE Band 7 (2600 МГц)

Цена: 24 000 р.
Скидка: По запросу
Категория: Усилители 4G 2600
Наличие: В наличии

Артикул: 3872

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Набор усилителя LTE-интернета и связи VoLTE на базе комплектующих российского предприятия PicoCell. Оборудование повышает мощность диапазона частот 2600 МГц, который доступен в рамках современной сотовой инфраструктуры в городах, пригородах и небольших населенных пунктах. Оборудование может обеспечить стабильной связью помещения площадью 150–200 м2.

Усиление LTE Band 7 для работы в интернете и звонков со смартфона

Мобильные операторы постоянно инвестируют в развитие собственной инфраструктуры и устанавливают новые базовые станции. Однако дальность базовых станций ограничена законами физики, по которым сигнал высокой частоты достаточно быстро «затухает» при распространении в воздушной среде. В особенности это касается частотного диапазона 2600 МГц (Band 7): мобильный сигнал этого стандарта редко распространяется дальше, чем на 5 км.

Тем не менее, именно этот диапазон частот может обеспечить максимальную скорость 4G-интернета. Базовые станции 2600 МГц устанавливаются в районах плотной застройки и урбанизированной местности. Проблемы с приемом сигнала возникают, если абонент располагается на большом расстоянии от сотовой вышки или сигнал блокируется окружающими строениями или стенами/перекрытиями здания.

Комплект усиления PicoCell для диапазона 2600 МГц позволяет решить эту проблему, придав сигналу усиление и «протолкнув» его внутрь помещения:

  • Исходный сигнал принимается наружной антенной, зафиксированной на внешней стене дома, крыше или мачте. Направленная конструкция антенны способствует наилучшему приему, даже если сигнал плохо «улавливается» на улице;
  • По радиокабелю исходный сигнал поступает на усиливающее устройство — репитер. Прибор компенсирует потери сигнала и восстанавливает его мощность до адекватного уровня;
  • По второму радиокабелю сигнал после усиления передается на комнатную антенну (обычно она называется сервисной). Эта антенна излучает сигнал в помещении, создавая уверенное покрытие в одной или нескольких комнатах;
  • Чтобы сигнал от ваших смартфонов, модемов и других LTE-устройств мог достичь базовой станции оператора, весь процесс усиления также осуществляется в обратном направлении.

Набор усиления PicoCell для квартир, небольших домов и офисов

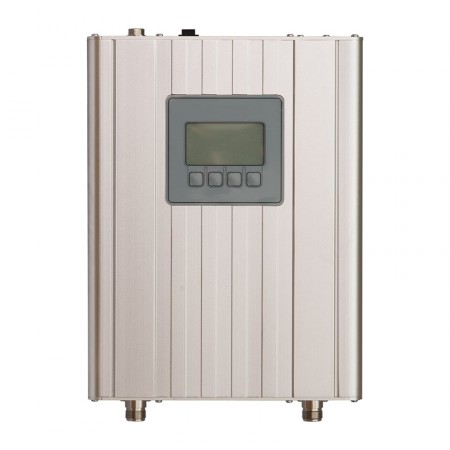

Основа комплекта — производительный репитер 2500 SXA LCD от российского бренда PicoCell. Прибор имеет выходную мощность 100 мВт и повышает мощность сигнала на 70 дБ. Даже при ослабленном входном сигнале устройство способно создать покрытие на площади 150–200 м2. Окончательная площадь будет зависеть от мощности сигнала на улице и планировки здания.

Модель 2500 SXA LCD снабжена ЖК-экраном с наглядной индикацией текущей мощности в каналах на прием и передачу. Репитер обладает ручной регулировкой и автоматической защитой от перегрузки, которая срабатывает при слишком мощном сигнале.

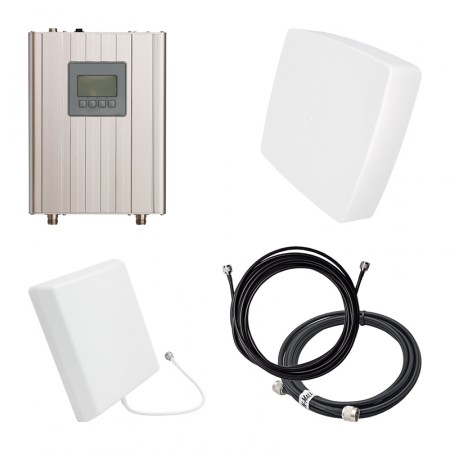

Комплект дополнен необходимыми вспомогательными комплектующими — приемной и раздающей антеннами и соединительными кабелями:

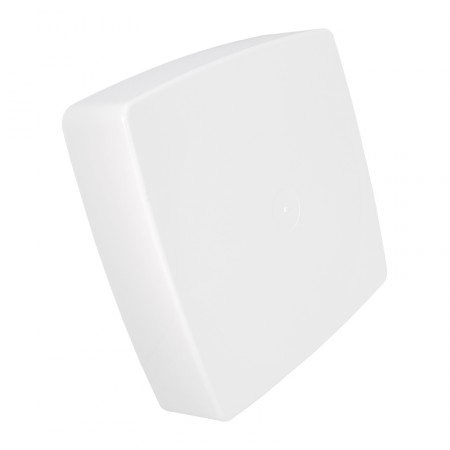

  • AP-800/2700-10/15 OD — уличная антенна с крепежом на мачту или столб. Направленная конструкция с углами обзора 45° по вертикали и 60° по горизонтали обеспечивает усиление до 15 дБи. Другими словами, антенна принимает сигнал только с одного направления, но делает это лучше, чем обычные антенны смартфонов;

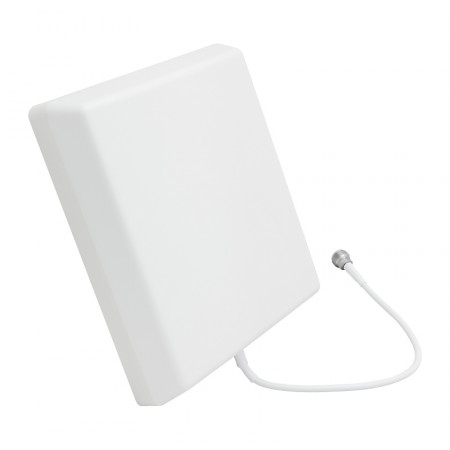

  • AP-800/2700-7/9 ID — внутренняя антенна для установки на стену в помещении. Эта модель также имеет направленную конструкцию, излучая сигнал в секторе. Для наибольшей эффективности сервисная антенна должна быть размещена в дальней части помещения и направлена в сторону, где будут находиться пользователи сотовой связи;

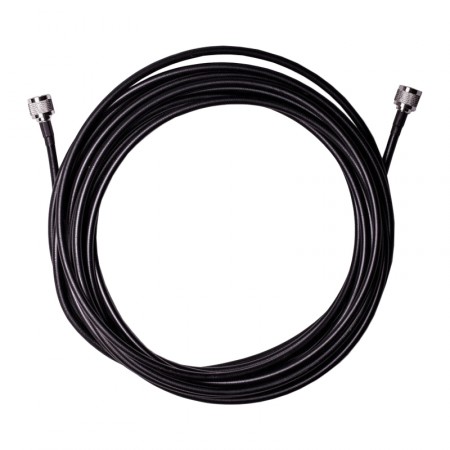

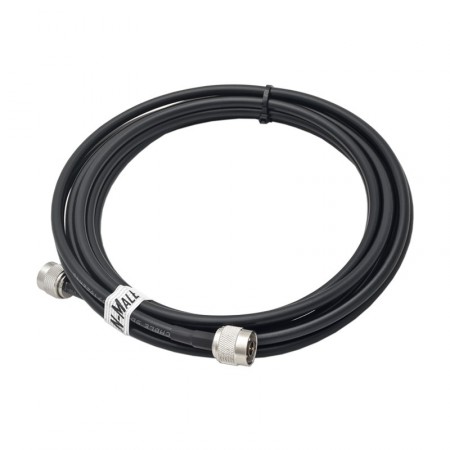

  • Кабельные сборки 5D-FB соединяют репитер с антеннами. Более длинный кабель (10 м) предназначен для коммутации репитера с уличной антенной, а более короткий — с комнатной. Провода имеют диаметр 7,5 мм и отличаются малыми потерями. Для подключения используются стандартизированные разъемы N-male с сопротивлением 50 Ом.

Установка набора проста и заключается в размещении компонентов в правильных местах. Чтобы не ошибиться с подключением и настройкой, просто следуйте инструкции производителя из комплекта. При необходимости наши менеджеры и инженеры ответят на ваши вопросы по телефону 8-800-3333-965!

Состав комплекта:

Характеристики репитера
Стандарты связи LTE-2600
  Uplink Downlink
Частотный диапазон 2500–2570 МГц 2620–2690 МГц
Коэффициент усиления 65 дБ 70 дБ
Максимальная выходная мощность          20 дБм (100 мВт)
Диапазон регулировки коэффициента усиления        31 дБ (с шагом 1 дБ)
Неравномерность АЧХ ≤ 20 дБ
Максимальный уровень входного сигнала -30 дБм
Интермодуляционные составляющие -45 дБм
Коэффициент шума ≤ 8 дБ
Волновое сопротивление 50 Ом
КСВн входа и выхода ≤ 2
ВЧ-разъемы N-female
Питание (адаптер) 12В, 2А
Потребляемая мощность ≤ 25 Вт
Диапазон рабочих температур от -10°С до +55°С
Степень защиты корпуса IP40
Размер 290 x 240 x 90 мм
Вес 3,8 кг
Характеристики антенны AP-800/2700-10/15 OD
Частотный диапазон 696–960 МГц, 1710–2700 МГц
Коэффициент усиления 10–15 дБи
Сектор излучения в вертикальной плоскости 45°
Сектор излучения в горизонтальной плоскости 60°
Волновое сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,8
Допустимая мощность передачи 50 Вт
Поляризация вертикальная
ВЧ-разъем N-female
Крепление на кронштейн или мачту (до Ø50 мм)
Материал корпуса ABS, алюминий
Диапазон рабочих температур от -40°С до +60°С
Размер (без крепления) 250 x 250 x 100 мм
Вес 1,4 кг
Характеристики антенны AP-800/2700-7/9 ID
Частотный диапазон 790–960 МГц, 1700–2700 МГц
Коэффициент усиления 6,5–9,4 дБи
Сектор излучения в вертикальной плоскости 55°
Сектор излучения в горизонтальной плоскости 70°
Волновое сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,8
Отношение вперед/назад ≤ 20 дБ
Допустимая мощность передачи 50 Вт
Поляризация вертикальная
ВЧ-разъем N-female
Крепление на стену
Материал корпуса ABS, алюминий
Диапазон рабочих температур от -40°С до +60°С
Размер (без крепления) 210 x 180 x 45 мм
Вес 0,68 кг
