Комплект PicoCell 2000 SXB+ (LITE 5)

Доступный комплект оборудования PicoCell для усиления 3G-связи и интернета UMTS-2100 в помещениях площадью до 200 м². Набор PicoCell 2000 SXB+ (LITE 5) представляет собой заранее скомплектованную и готовую к монтажу систему усиления. Монтаж оборудования на объекте может быть произведен пользователем самостоятельно или с привлечением квалифицированных специалистов.

Установка комплекте LITE 5 повышает качество голосовых вызовов (звонков) и стабильность интернет-соединения на всех пользовательских устройствах в зоне действия усилителя.

Помимо репитера 2100 МГц, в состав решения включены антенны (комнатная и внешняя), уличная кабельная сборка 10 м и переходник. Приобретать дополнительно аксессуары или вспомогательные компоненты не потребуется!

Усиление 3G-связи и интернета в квартире, офисе или на даче

Усиление частотного диапазона 2100 МГц позволяет при помощи одного набора оборудования улучшить качество звонков и мобильного интернета в режиме 3G. Перед приобретением комплекта PicoCell рекомендуем удостовериться, что на вашем объекте доступен этот стандарт связи: для проверки можно использовать смартфон со специальным приложением. Решение об установке PicoCell 2000 SXB+ (LITE 5) должно приниматься в том случае, если ваш оператор поддерживает работу в стандарте UMTS-2100.

Комплект работает на базе репитера PicoCell 2000 SXB PRO, отвечающего за усиление слабого входящего сигнала. Коэффициент усиления репитера достигает 65 дБ, его выходная мощность — 50 мВт. Это сочетание характеристик позволяет усилить сотовую связь на площади до 200 м². Набор может устанавливаться как на объектах частного, так и коммерческого использования. Обширная площадь покрытия позволяет обеспечить качественную связь в большой квартире, на даче, в кафе, точке продаж или ином помещении.

Репитер одинаково хорошо показывает себя как при использовании в городах, так и за городом. Коэффициент усиления 65 дБ позволяет «справиться» даже с низким уровнем сигнала на большом расстоянии от базовой станции (до 15 км).

Обратите внимание, что максимальная площадь покрытия в реальных условиях эксплуатации может быть снижена в силу некоторых факторов, таких как наличие экранирующих перекрытий в здании или слишком низкая мощность входящего сигнала.

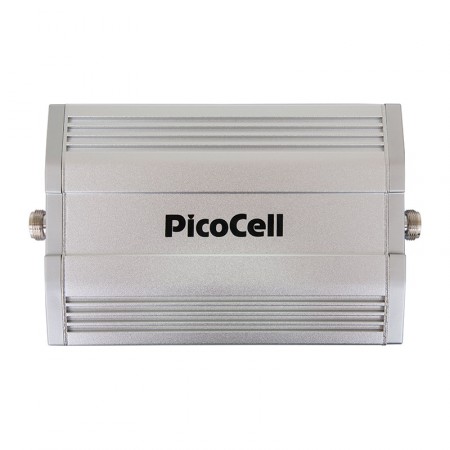

«Сердце» комплекта — репитер PicoCell 2000 SXB PRO

2000 SXB PRO оснащен ручной системой регулировки мощности в сторону оператора и абонентских устройств. Управление усилением осуществляется с помощью блока миниатюрных переключателей на корпусе репитера, каждый из которых отвечает за снижение уровня сигнала на заданную величину. Светодиодные индикаторы предупреждают о возникновении в системе «закольцовки» или перегрузки.

На торцах репитера размещены разъемы N-female («мама») для подключения уличной и внешней антенн. При подсоединении оборудования необходимо обратить внимание на маркировку портов, поскольку подключение антенн в обратном порядке не допускается.

Набор 3G-антенн для работы репитера

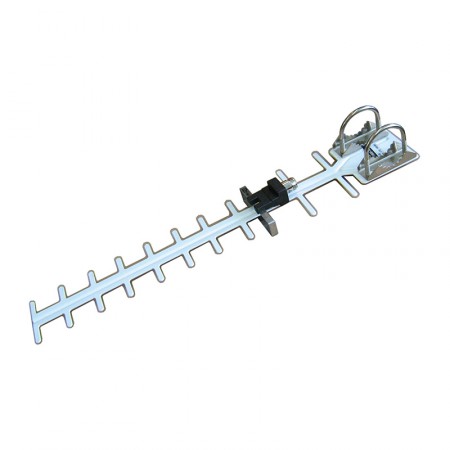

Уличная антенна AL-2000-14 с коэффициентом усиления 14 дБи предназначена для приема сигнала от базовой станцией оператора. Антенна должна быть установлена на фасадном кронштейне или выносной мачте и направлена в сторону ближайшей сотовой вышки. Антенна оснащена типовым ВЧ-портом с разъемом N-female. Коммутация AL-2000-14 с репитером осуществляется посредством включенной в комплект десятиметровой кабельной сборки марки 5D-FB.

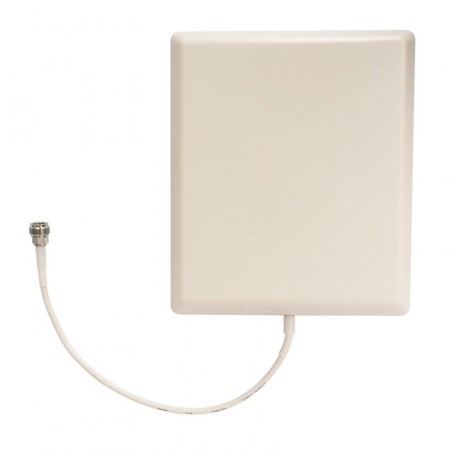

Комнатная антенна AP-800/2700-7/9 ID устанавливается в помещении и отвечает за распространение усиленного репитером сигнала, а также за прием входящих радиоволн от абонентских устройств (телефонов, смартфонов, планшетов, ноутбуков, 3G-модемов). Внутренняя антенна имеет секторную диаграмму направленности и должна быть направлена в сторону максимального скопления абонентов.

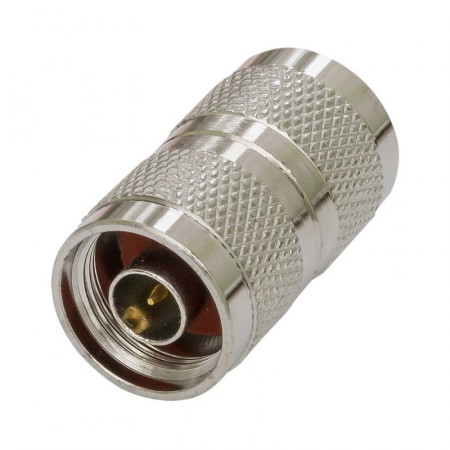

В отличие от уличной антенны, AP-800/2700-7/9 ID оснащена встроенным отрезком кабеля с разъемом N-female и должна размещаться в помещении вблизи репитера. Для подключения комнатной антенны не требуется дополнительная кабельная сборка. Поскольку комнатная антенна и репитер оснащены одинаковыми разъемами N-female, для совместимости в состав комплекта включен переходник.

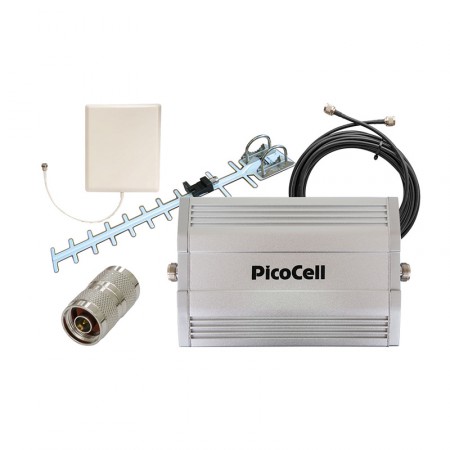

Состав комплекта:

• Репитер PicoCell 2000 SXB PRO (65 дБ, 50 мВт)
• Уличная антенна AL-2000-14 (направленная, 14 дБи)
• Комнатная антенна AP-800/2700-7/9 ID (панельная, 7–9 дБи)

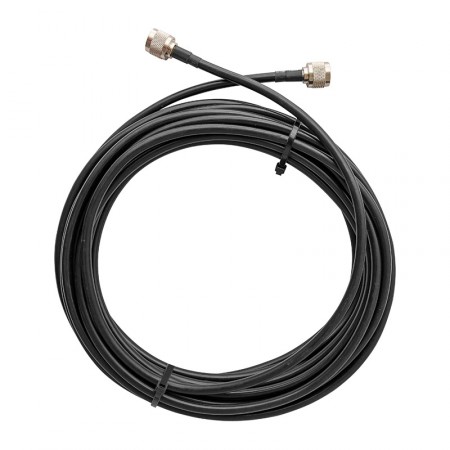

• Кабельная сборка 5D-FB с разъемами N длиною 10 м
• Переходник N-male — N-male
