Роутер Kroks Rt-Brd RSIM e для установки в гермобокс с поддержкой m-PCI модемов и SIM-инжектора

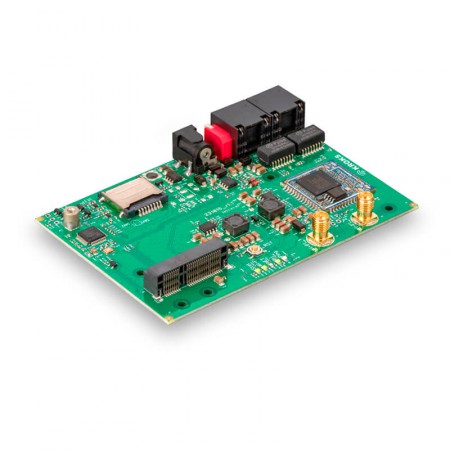

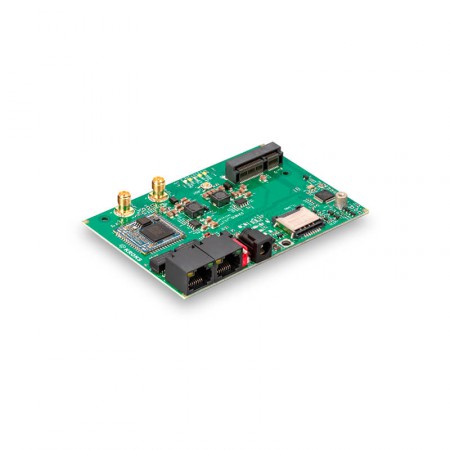

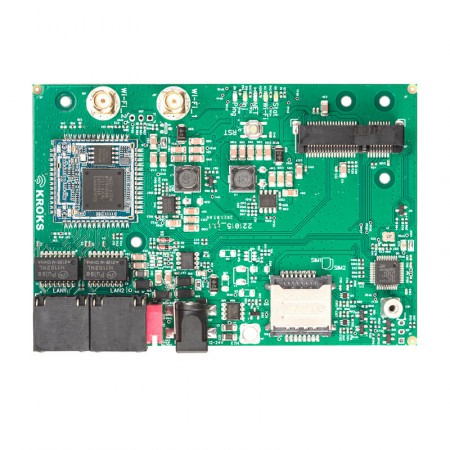

Плата маршрутизатора в OEM-поставке без модема и антенн в комплекте. Модель Rt-Brd RSIM e, выпускаемая компанией Крокс, оснащена слотом Mini PCI-e для установки сотового модуля, встроенной точкой доступа WiFi и расширенной системой питания с поддержкой входного и выходного PoE.

Плата для уличных LTE-роутеров и промышленных решений

Rt-Brd RSIM e позволяет самостоятельно спроектировать и собрать LTE-клиент в зависимости от ваших задач. Чаще всего плата интегрируется в гермобокс антенны, которая обеспечивает усиленный прием сигнала за городом или в промышленных районах. Также возможно встраивание в отдельные герметичные боксы и корпусы для созданий отдельных устройств различного форм-фактора.

Роутер позволяет подключаться к интернету посредством кабельного провайдера или через сотовую связь. Для использования мобильного соединения необходимо установить модем формата Mini PCI-e в слот на плате. Производителем проверена и подтверждена совместимость с популярными моделями Quectel EP06-E и MEIGLink SLM828.

Два SIM-слота для карт операторов размещены прямо на плате. Вы можете установить одну «симку» или использовать две карты для резервирования канала: при сбое в работе одного оператора будет происходить переключение на запасную сеть. Чтобы менять SIM-карты на дистанции от оборудования можно использовать фирменный SIM-инжектор.

По проводу или воздуху: WiFi и Ethernet

Маршрутизатор предлагает проводной и беспроводной способ подключения ваших устройств, будь то ПК, ноутбуки, смартфоны, планшеты, игровые консоли или другие устройства.

• WiFi-сеть функционирует на частоте 2,4 ГГц со скоростью до 300 Мбит/с;
• Ресурс роутера рассчитан на одновременное подключение 15 беспроводных клиентов;
• Использование WiFi требует подсоединение антенн диапазона 2,4 ГГц к разъемам RP-SMA-female на плате корпуса. Антенны не входят в комплект поставки;
• Проводные устройства, а также коммутаторы и другие маршрутизаторы могут быть подключены к LAN-портам (2 шт.);
• Скорость портов — 100 Мбит/с (Fast Ethernet).

При необходимости обеспечить стабильное и отказоустойчивое соединение сотовая связь может быть использована совместно с кабельным провайдером. В этом случае LAN-порт может быть настроен в режиме WAN.

Три возможные схемы питания

Особенностью платы Rt-Brd RSIM e является возможность подключения питания по двум вариантам: используя классический блок питания или технологию Passive PoE. Также роутер поддерживает проброс питания на второй порт для подключения сторонней периферии.

• Для питания от БП используется стандартный DC-коннектор. Допускается подключение источника постоянного тока 12–24В;
• Технология Passive PoE позволяет подключить питание к порту LAN1, одновременно передавая по нему необходимое напряжение и данные. Источник Passive PoE (инжектор, коммутатор, роутер…) должен иметь напряжение 24В;
• При использовании технологии PoE длина кабельной трассы для передачи данных и напряжения может достигать 100 м, что позволяет разместить оборудование в удаленных труднодоступных местах (например, поднять на выносную мачту);

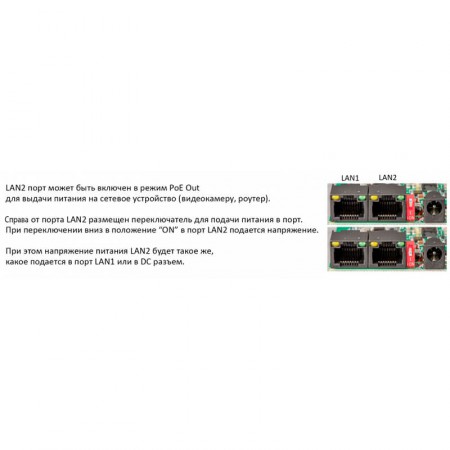

• При помощи тумблера на плате можно активировать выходное питание PoE на порту LAN2. Выходное напряжение при этом будет аналогично входному, к которому подключен роутер;
• Функция выходного PoE позволяет подсоединить к маршрутизатору камеру наблюдения, точку доступа или другой PoE-совместимый прибор.

Разнообразные опции питания делают Rt-Brd RSIM e универсальным инструментом интеграции для создания стабильных основных и резервных систем связи. Чтобы купить плату роутера, добавьте товар в корзину и пройдите к оформлению заказа. Для разработки индивидуального проекта усиления связи или консультации по комплектующим, позвоните нам по телефону 8-800-3333-965!

Роутер Kroks Rt-Brd RSIM e — паспорт [PDF, ~860Kb]
