Kroks Rt-Brd m6-G гигабитный роутер с модемом LTE cat.6 для установки в гермобокс

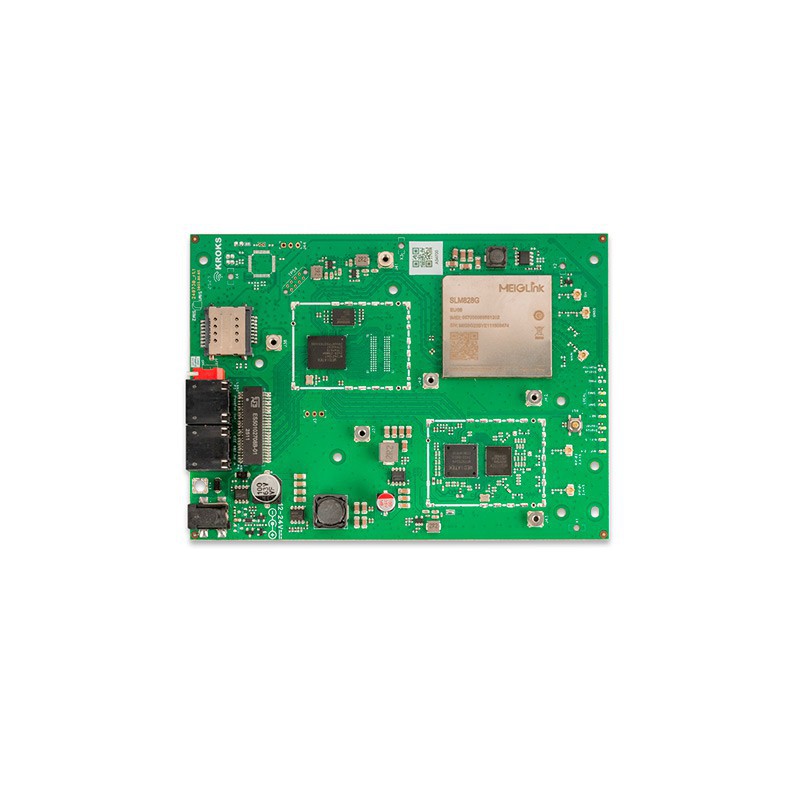

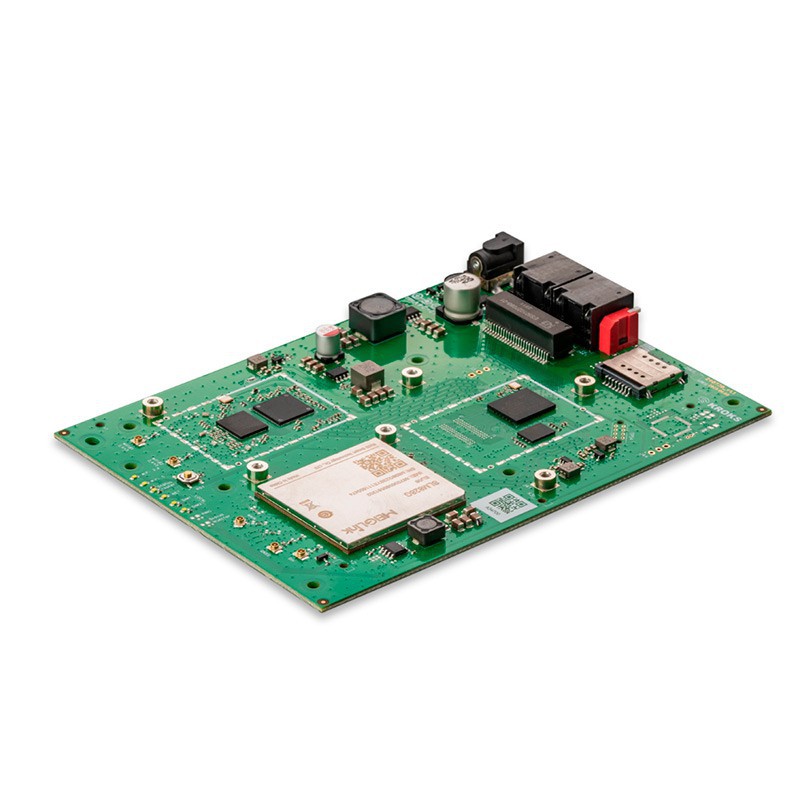

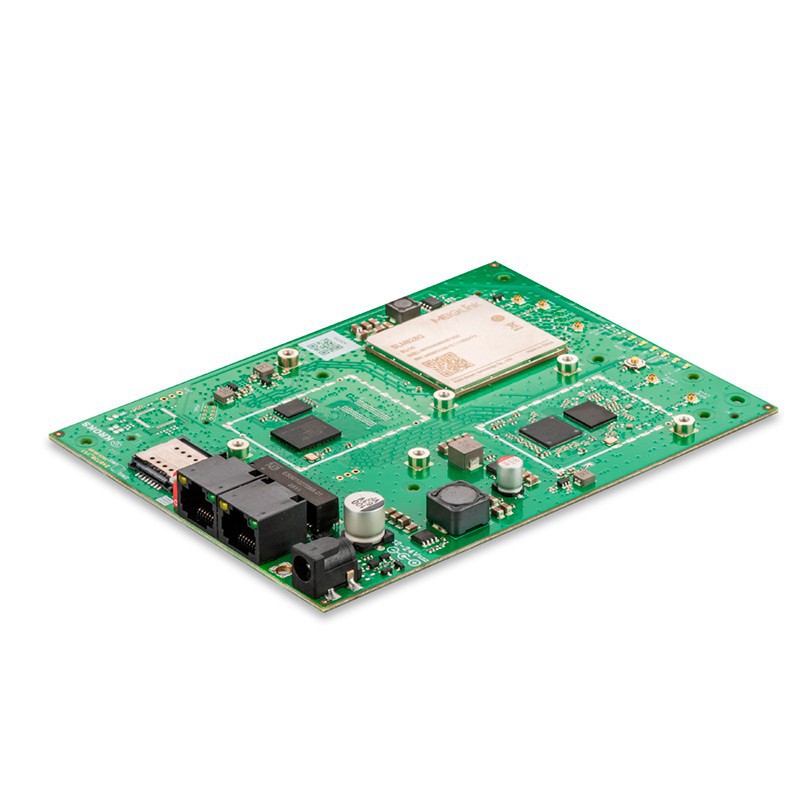

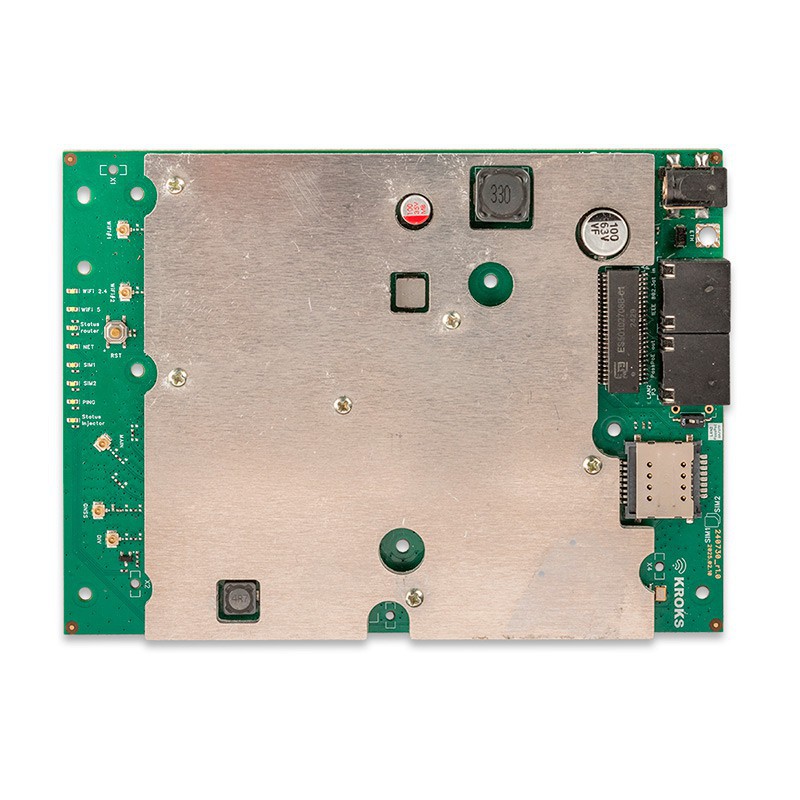

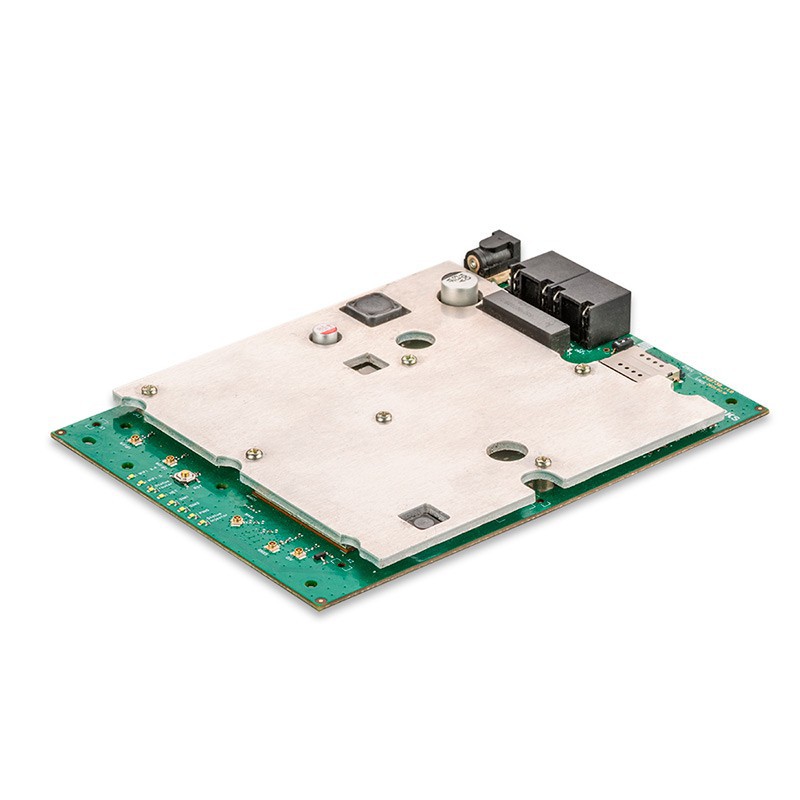

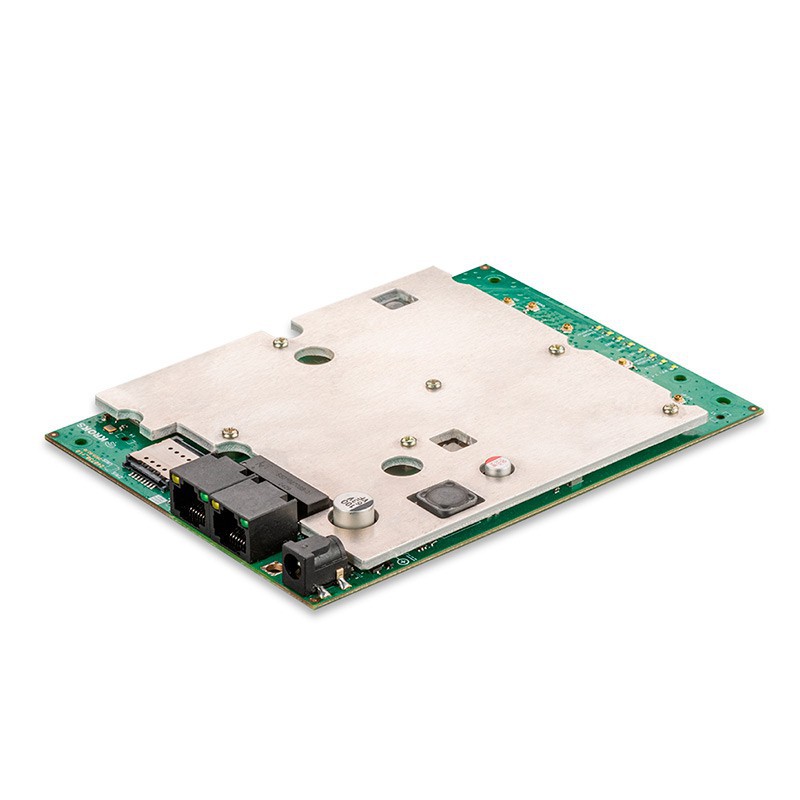

Плата роутера Kroks Rt-Brd m6-G представляет собой OEM-решение без оболочки и аксессуаров, предназначенное для встраивания в гермобоксы или корпуса антенн. Это позволяет создавать компактные системы мобильного интернета, где устройство размещается в защищенном пространстве для уличной или внутренней эксплуатации. Роутер поддерживает мобильный интернет категории Cat. 6 (до 300 Мбит/с) и оснащен гигабитными LAN-портами для кабельных соединений.

Для успешной интеграции потребуется подобрать комплектующие: антенны сотовой связи, WiFi и GNSS, а также пигтейлы с разъемами U.FL. Процесс сборки включает фиксацию платы в боксе с помощью стандартных креплений, подключение внешних антенн и кабеля Ethernet с питанием по технологии PoE.

Плата роутера с современным LTE -модемом и двухдиапазонным WiFi

Модель Rt-Brd m6-G разработана компанией Крокс для построения современных LTE-совместимых решений. Плата снабжена модемом производства MeiG, который поддерживает современные стандарты связи на высоких скоростях. Чтобы не ограничивать высокую скорость соединения, роутер дополнен беспроводным модулем WiFi 6 и гигабитным Ethernet-интерфейсом.

• Модем LTE Cat. 6 в составе платы обеспечивает прием данных до 300 Мбит/с и передачу до 50 Мбит/с. Технология агрегации несущих комбинирует разные частоты для повышения пропускной способности. Стабильность и скорость соединения также поддержаны технологией MIMO — разнесенным приемом вертикальной и горизонтальной поляризации;
• Любые операторы и все российские частоты. Устройство работает с SIM-картами любого оператора, совместимого с тарифами для модемов. Поддерживаются все нужные в России диапазоны частот (бэнды), включая B1 (2100 МГц), B3 (1800 МГц), B7 (2600 МГц), B8 (900 МГц), B20 (800 МГц) и др.;
• Два слота для карт Mini-SIM. Карты устанавливаются параллельно на разной высоте. Одновременно активна одна SIM, вторая служит резервной. Переключение между ними происходит автоматически по заданным настройкам. Это минимизирует простои в соединении;
• Два порта Ethernet (10/100/1000 Мбит/с). На плате установлены два гигабитных порта для распределения трафика. Каждый порт способен передавать данные на скорости до 1 Гбит/с, что актуально для подключения требовательных устройств, таких как NAS или системы видеонаблюдения. Можно настроить порты в режим WAN для подключения кабельных провайдеров;
• Двухдиапазонный WiFi 6. Встроенный WiFi-модуль работает в диапазонах 2,4 ГГц (до 300 Мбит/с) и 5 ГГц (до 867 Мбит/с), с общим покрытием до 60 устройств одновременно. Стандарт 802.11ax (WiFi 6) включает поддержку MU-MIMO для параллельной передачи данных нескольким клиентам и Airtime Fairness для равномерного распределения времени эфира. Поддержка бесшовного роуминга по 802.11k/r/v позволяет устройствам плавно переходить между точками доступа без потери соединения;
• Встроенный GNSS-модуль. Датчик принимает сигналы GPS и ГЛОНАСС для позиционирования в системах мониторинга.

На базе платы Rt-Brd m6-G можно собрать современный промышленный роутер или уличный LTE-клиент для усиления мобильного интернета в условиях слабого покрытия.

Какие комплектующие понадобятся для сборки?

Размеры платы — 150 x 110 x 15 мм — обеспечивают удобство монтажа во многие гермобоксы и антенны, а диапазон рабочих температур от -40°C до +50°C гарантирует стабильную работу в различных климатических условиях. Габариты и температурный режим делают плату подходящим решением для размещения на фасадах или в распределительных шкафах, в том числе в неотапливаемых зданиях.

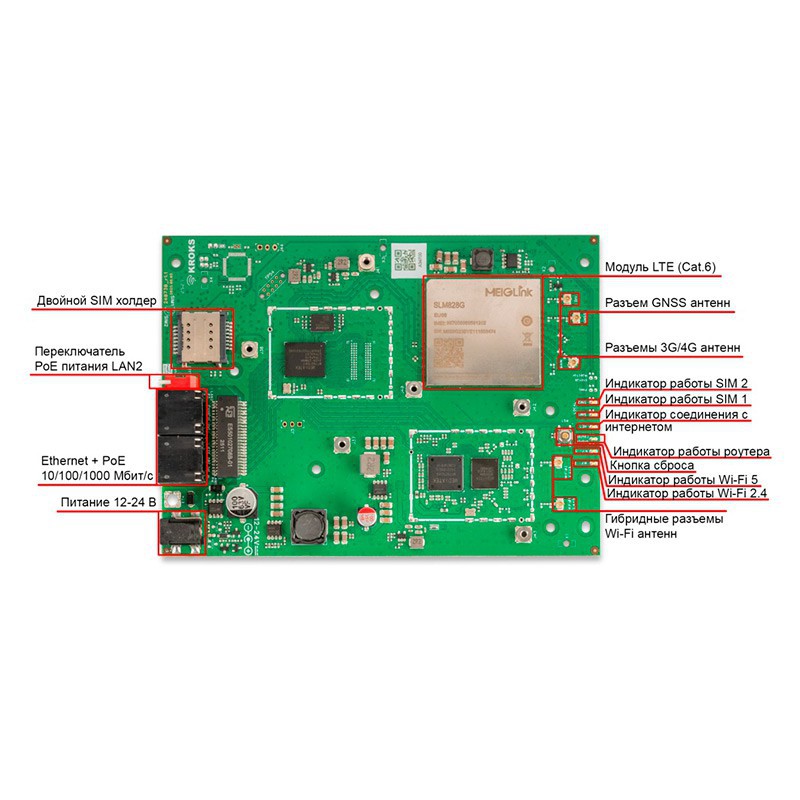

Для подключения антенн на плате установлены низкопрофильные коннекторы U.FL (IPX). Всего установлены 6 разъемов: 2 для антенн сотовой связи, 2 для антенн WiFi и 1 коннектор для GNSS-модуля. С платой рекомендуется использовать MIMO-антенну сотовой связи и двухдиапазонные WiFi-антенны, которые обеспечивают одновременное подключение в стандартам 2,4 и 5 ГГц.

Варианты подключения питания

Мощная платформа с современными коммуникациями дополнена гибкими возможностями по подводу питания. Для подключения доступны сразу 3 сценария:

• DC-разъем (под штекер 5,5 x 2,1 мм). С платой можно использовать источник постоянного тока 12–24В — обычный адаптер питания. Такой способ актуален, когда прибор собирается для стационарного использования от электрической розетки;
• Технология активного PoE (802.3at). Питание может быть подано на разъем LAN1 параллельно с данными. Поддерживается активный вариант PoE (42–57В), при котором источник питания и плата проводят предварительную процедуру согласования;
• Пассивное PoE в двух диапазонах напряжения. Также можно использовать пассивное исполнение PoE с напряжением 24В или 42–57В.

Источником питания PoE может служить специальный коммутатор/роутер или инжектор. Для максимальной эффективности отдавайте предпочтение комплектующим с поддержкой гигабитного Ethernet.

Переключатель-тумблер рядом с портами активирует подачу питания на LAN2, позволяя запитывать совместимое PoE-устройство: видеокамеру, систему сигнализации, IP-телефон. Поддерживается сквозное PoE: выходное напряжение на порту LAN2 будет таким же, как входное напряжение на LAN1 или DC-разъеме. Плата рассчитана на силу тока до 1А и допускает кратковременное выходное питание до 1,5А.

Для заказа платы Kroks Rt-Brd m6-G добавьте товар в корзину на нашем сайте и оформите покупку. Если вам нужна помощь с выбором или профессиональная консультация, обратитесь к специалистам компании по номеру 8-800-3333-965.

Роутер Kroks Rt-Brd m6-G — паспорт [PDF, ~972Kb]
