Уличный 4G роутер NR-712 c LTE модемом Сat.12, антенной MIMO 4х4 и двумя сим-картами
- Описание
- Доставка
- Отзывы (0)

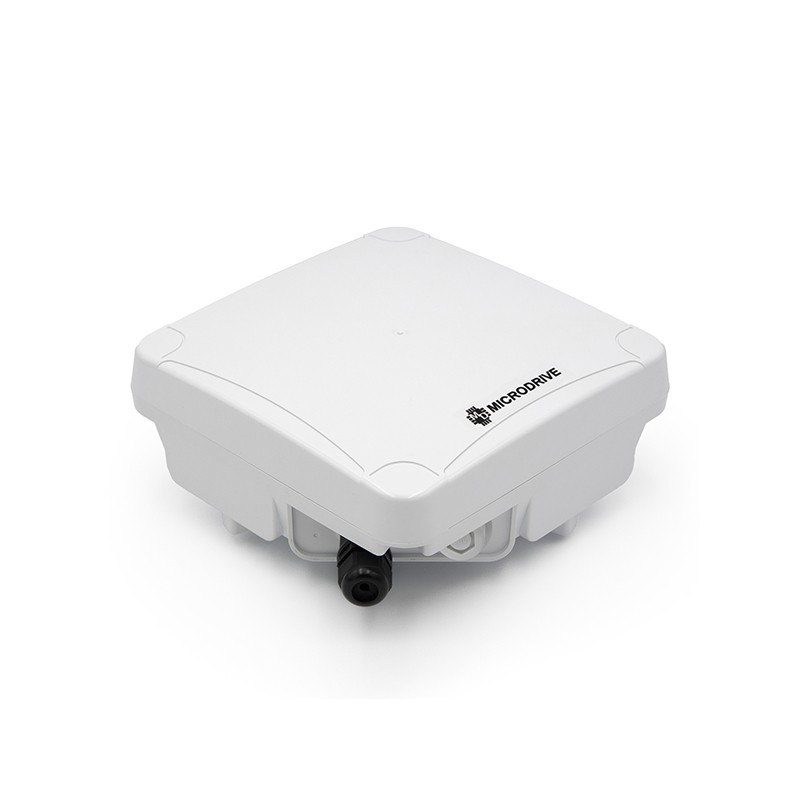

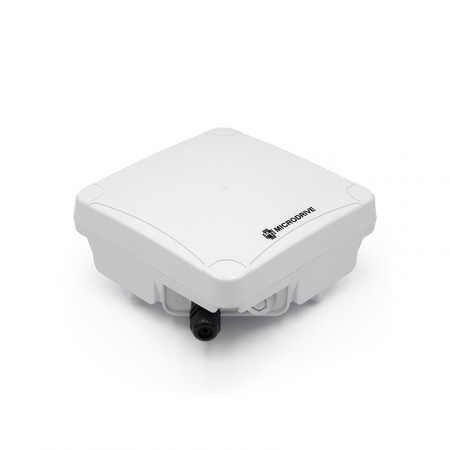

Уличный роутер NR-712 от Microdrive имеет производительный сотовый модуль со скоростью загрузки до 600 Мбит/с и эффективную направленную антенну, которая использует преимущества многоканального режима MIMO 4x4. Благодаря усилению до 12 дБи, устройство принимает мобильный сигнал с усилением и помогает стабилизировать интернет в условиях ослабленного приема. Благодаря наличию внешнего SIM-слота, замена SIM-карты может осуществляться без демонтажа оборудования.
Принцип работы внешнего LTE-клиента от Microdrive
Базовые станции сотовых операторов рассчитаны на определенный радиус действия и проникающую способность. На большой дистанции от сотовой вышки или при наличии существенных препятствий связь и интернет могут ослабевать вплоть до полной неработоспособности. В этих случаях, чтобы наладить связь, можно воспользоваться уличным LTE-роутером.
Это устройство состоит из нескольких компонентов: материнской платы роутера, интегрированного LTE-модуля (модема) и антенны с высоким коэффициентом усиления. Объединение этих устройств помогает достичь эффективного усиления интернета:
- Поскольку в составе наружного LTE-роутера не используются длинные отрезки коаксиального кабеля, поступающий на антенну сигнал не подвергается затуханию. Он сразу преобразуется в цифровые данные, которые передаются по Ethernet-кабелю;
- Установка оборудования на улице повышает эффективность приема. Направленная антенная конструкция имеет коэффициент усиления 9–12 дБи. Прием/излучение с наибольшей мощностью осуществляются в ограниченном секторе: антенну нужно точно настроить на источник сигнала (БС оператора);
- Цифровые данные передаются по Ethernet-кабелю. Благодаря технологии PoE, питание платы маршрутизатора и модема осуществляется по тому же самому кабелю. Максимальная длина Ethernet — 100 м;
- Внутри помещения кабель можно подсоединить напрямую к настольному компьютеру или к WiFi-роутеру для организации беспроводной сети. Фактически этот кабель работает так же, как провод городского интернет-провайдера!
NR-712 от Microdrive — это эффективный интернет-усилитель, адаптированный под современные технологии мобильных сетей. Устройство предоставляет надежный и быстрый доступ в интернет в пригородных зонах, на дачах или в изолированных городских помещениях.
Модем LTE Cat. 12 с агрегацией и технологией MIMO

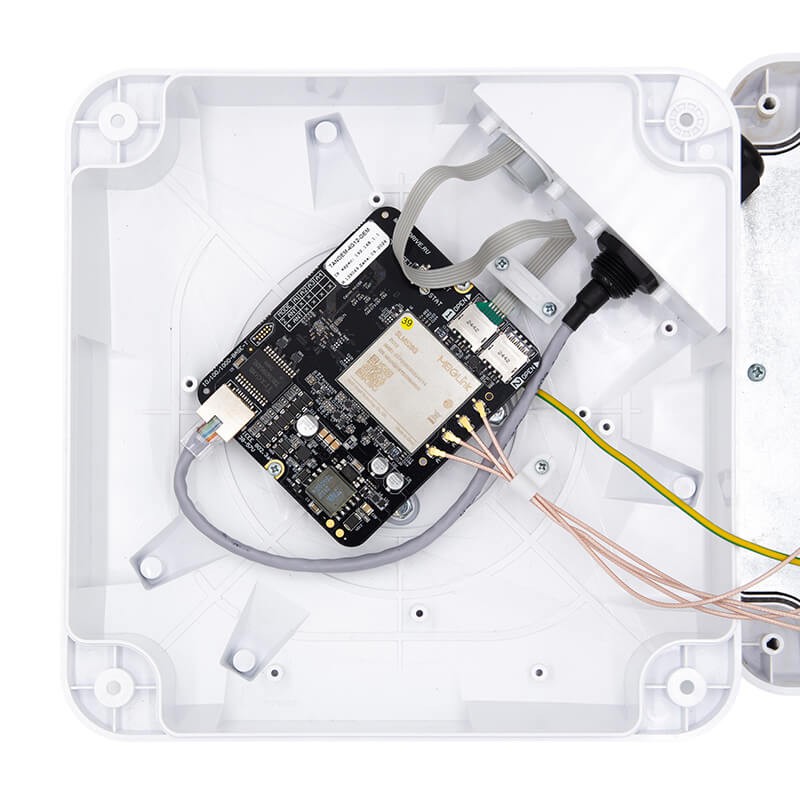

Внутри герметичного бокса антенны размещена плата Tandem-4G12-OEM со встроенным модемом. Устройство рассчитано на категорию LTE Cat. 12, что позволяет скачивать данные со скоростью до 600 Мбит/с и отправлять со скоростью до 100 Мбит/с. Антенна поддерживает диапазон частот 1700–2700 МГц, поэтому устройство работает с наиболее популярными 4G-сетями, такими как LTE B1 (2100 МГц), B3 (1800 МГц), B7 (2600 МГц), B38 (TDD 2600 МГц) и B40 (TDD 2300 МГц).

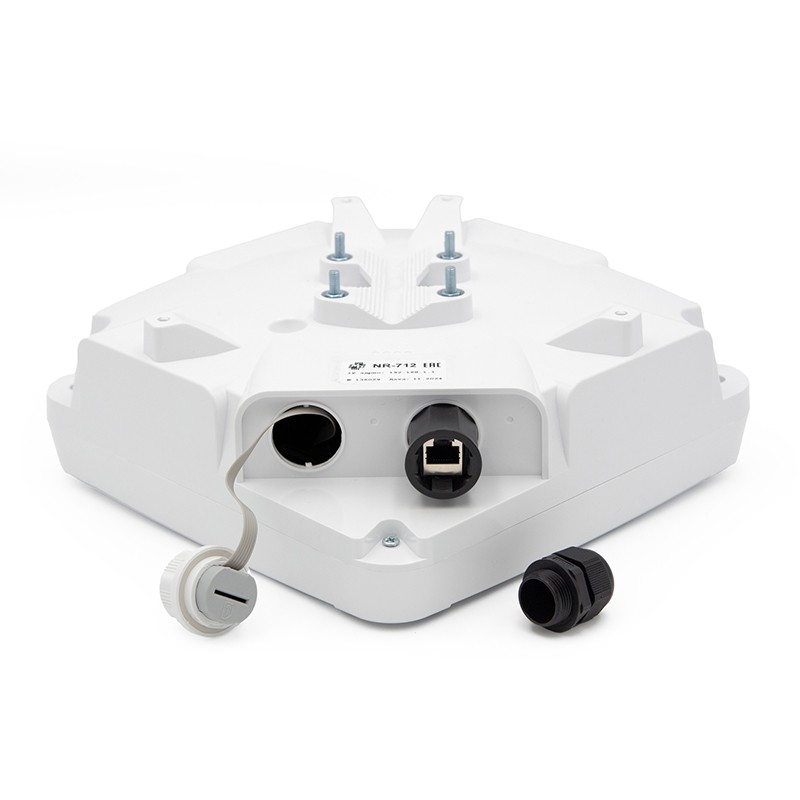

На плате роутера предусмотрены два SIM-слота для резервирования соединения или ручного переключения. Один из слотов при помощи удлинителя выведен на корпус, благодаря чему одну SIM-карту можно менять без демонтажа и разбора антенны.
Максимальная скорость (до 600 Мбит/с) достижима, если оператор поддерживает современные технологии LTE:
- Объединение (агрегация) 3 полос частот. Технология Carrier Aggregation позволяет суммировать данные, передаваемые в разных полосах частот. Роутер NR-712 поддерживает агрегацию до 3 полос одновременно;
- Многоканальный режим MIMO 4x4. Технология MIMO дополнительно увеличивает скорость соединения за счет нескольких пространственных потоков. Индекс 4x4 означает, что на прием одновременно работают 4 потока, которые имеют пространственное и поляризационное разнесение;
- Эффективная модуляция 256QAM. Модуляция — это процесс преобразования исходных цифровых данных в радиочастотный сигнал, пригодный для передачи на расстоянии. Более сложные алгоритмы позволяют передавать больше информацию в единицу времени. При помощи модуляции 256QAM можно дополнительно увеличить скорость соединения, если от оператора поступает сигнал достаточной мощности.
Ethernet-порт NR-712 работает на скорости до 1 Гбит/с, поэтому возможности мобильного подключения будут задействованы в полной мере.
Процесс установки и настройки уличного роутера

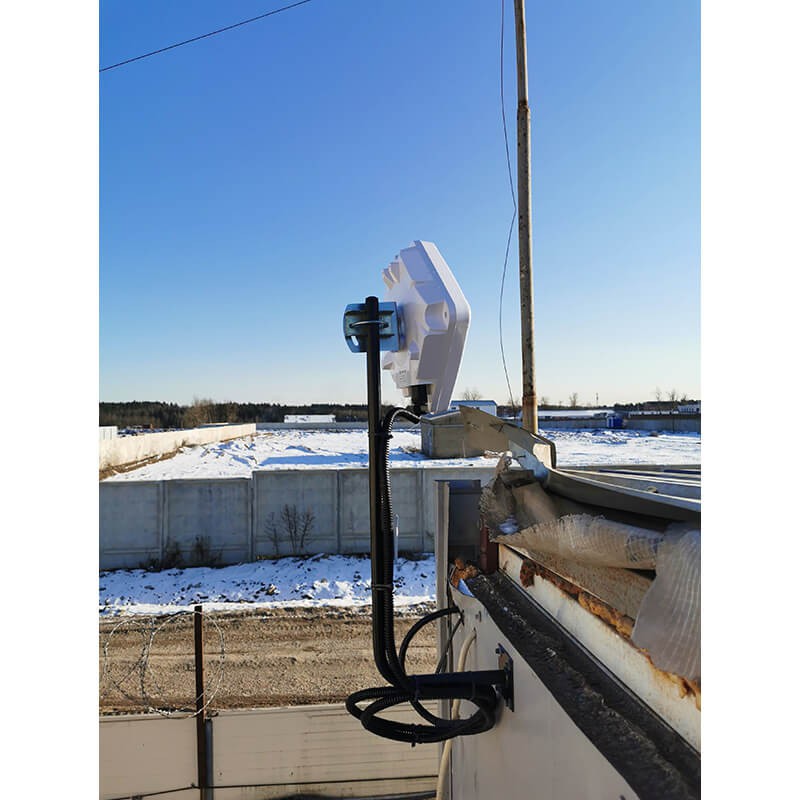

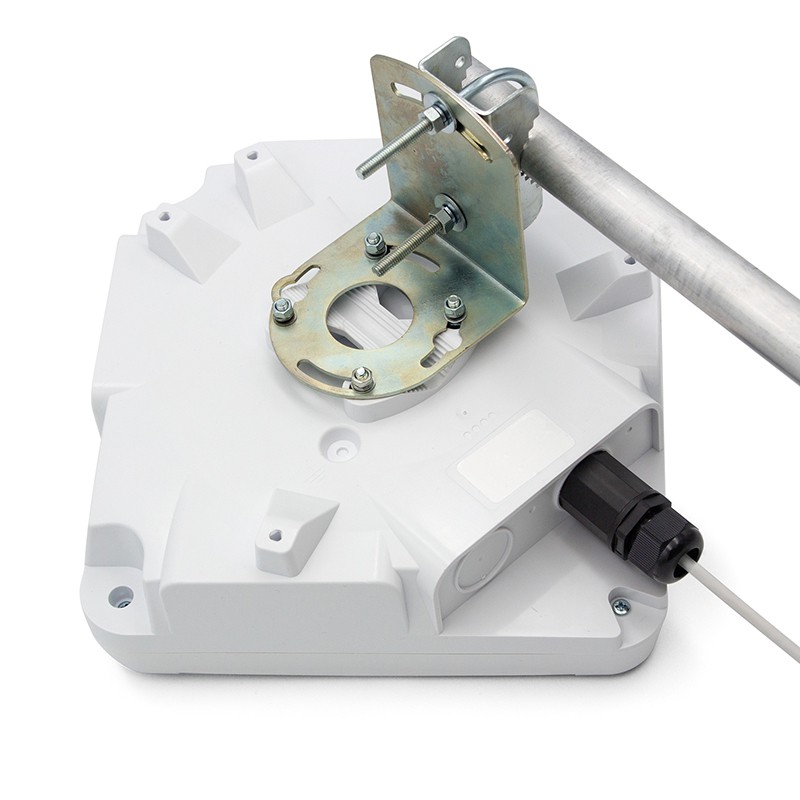

Наружный блок, как правило, фиксируется на кронштейне или выносной мачте. Установить роутер можно на фасаде дома или поднять выше для более беспрепятственного соединения с БС оператора. Универсальный крепеж позволяет точно настроить положение антенны: оно регулируется по направлению, углу наклона и поляризации. Защита корпуса по классу IP67 позволяет использовать оборудование во время осадков и в запыленной среде. Рабочий диапазон температур — от -40°С до +60°С.
В набор поставки включен сам уличный роутер, инжектор для питания PoE и короткий патч-корд для тестирования. Уличный кабель нужной длины покупается отдельно.
Роутеры Microdrive работает на базе собственной программной платформы NetOS, разработанной на базе OpenWRT. Программа имеет множество настроек, включая параметры резервирования соединения, VPN, мониторинг и управление по SMS и многое другое.
Чтобы купить роутер NR-712, нажмите «В корзину» и завершите покупку онлайн. Остались вопросы или вам нужна помощь в разработке нестандартного решения? Позвоните по телефону 8-800-3333-965, и наши инженеры вам помогут!

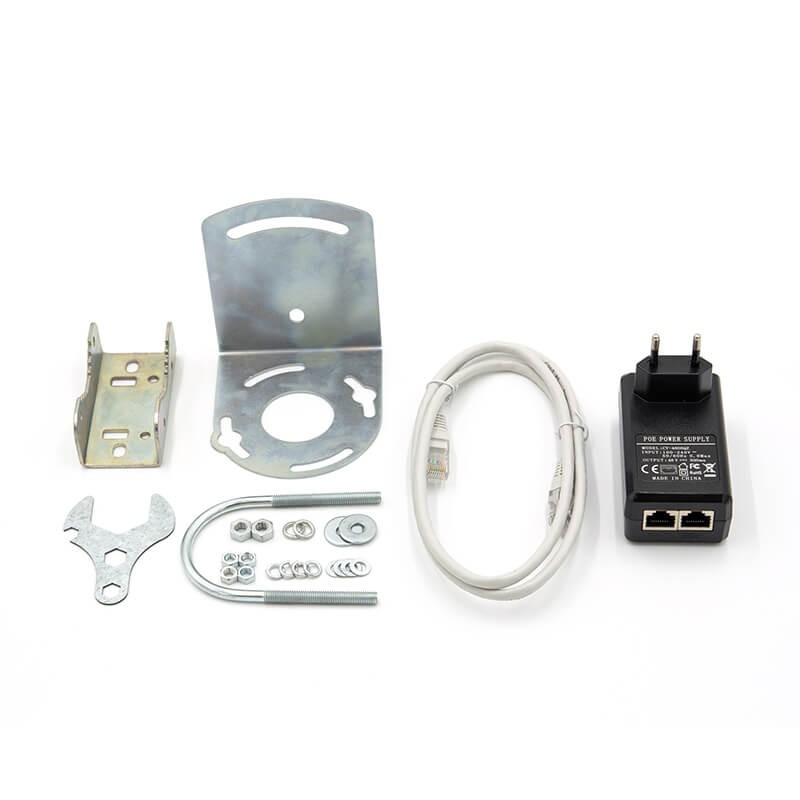

Состав комплекта:
- Уличный LTE-роутер Microdrive NR-712
- Ethernet-кабель (патч-корд) длиною 1 м
- Инжектор питания PoE (48В, 0,5А)
- Комплект крепежа
- Паспорт
Характеристики антенны | |
Частотный диапазон | 1700–2700 МГц |
Максимальный коэффициент усиления | 4 x 9–12 дБи |
Ширина диаграммы направленности в H-плоскости | 28–45° |
Ширина диаграммы направленности в E-плоскости | 55–89° |
Отношение вперед/назад | 15–25 дБ |
Развязка между портами (2400–2700 МГц) | 18 дБ |
Входное сопротивление | 50 Ом |
КСВ в рабочем диапазоне частот | ≤ 1,7 |
Допустимая мощность | 10 Вт |
ВЧ-разъемы | 4 x SMA-male |

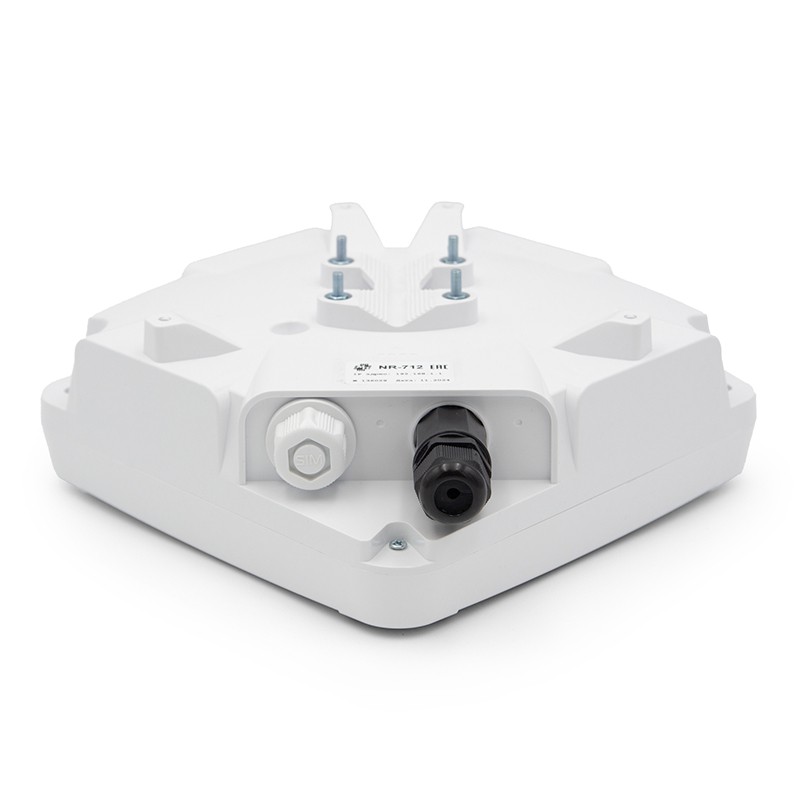

Гермовводы |
1 x RJ-45 1 x Mini-SIM (удлинитель) |

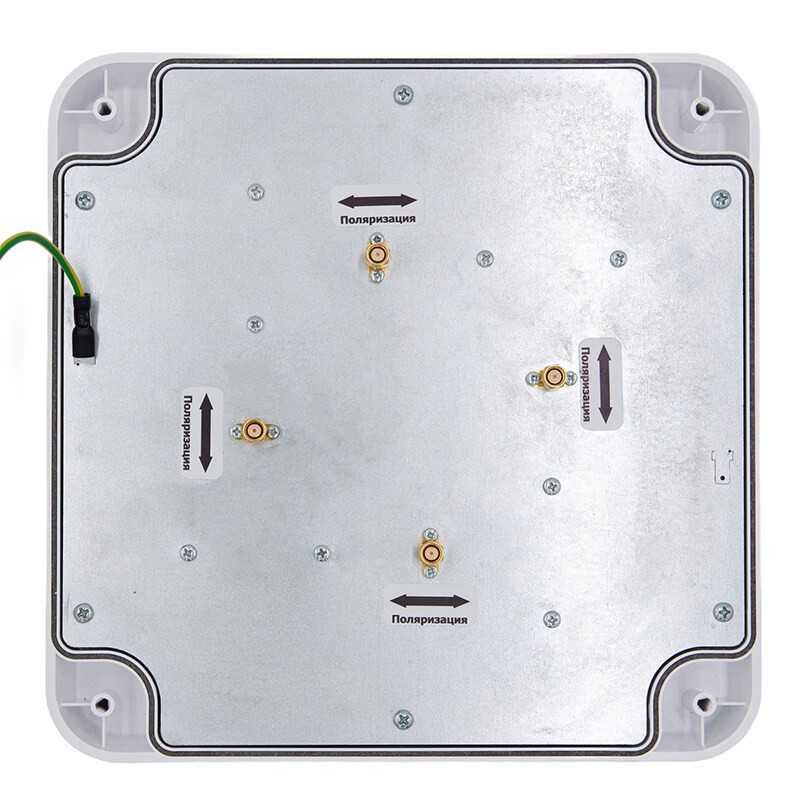

Наклон поляризации | +45°/-45° (X-pol) |
Крепление | на мачту Ø20–52 мм |
Допустимая скорость ветра | 25 м/сек |
Материал антенны | оцинкованная сталь |
Материал защитного кожуха | поликарбонат |
Материал крепления | сталь |
Класс защиты | IP67 |
Температура эксплуатации | от -40°С до +80°С |
Размер (без крепления) | 265 x 240 x 105 мм |
Вес (без крепления) | 1,2 кг |
Характеристики роутера Tandem-4G12-OEM | |
Частотные диапазоны |
3G: 850/1800/2100 МГц LTE FDD: Band 1/3/5/7/8/20/28/32 (2100/1800/850/2600/900/800/700/1500 МГц) LTE TDD: Band 38/40/41/42/43 (2600/2300/2500/3500/3700 МГц) |
Категория LTE | LTE Cat. 12 (скорость приема до 600 Мбит/с, передачи — до 100 Мбит/с) |
Агрегация несущих частот LTE (Downlink) |
Агрегация двух полос частот: B1+B1/B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42 B3+B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42 B5+B5/B7/B38/B40/B41/B42 B7+B7/B8/B20/B28/B32 B20+B32/B38/B40/B42 B28+B32/B38/B40/B41/B42 B38+B38 B40+B40/B42 B41+B41/B42 B42+B42 Агрегация трех полос частот: B1+B1+B3/B5/B7/B28/B41 B1+B3+B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42 B1+B5+B7/B38/B40 B1+B7+B7/B8/B20/B28/B42 B1+B8+B40 B1+B20+B32/B42 B1+B28+B42 B1+B40+B40 B1+B41+B41/B42 B1+B42+B42 B3+B3+B5/B7/B8/B20/B28/B41 B3+B5+B7/38/40 B3+B7+B7/B8/B20/B28/B32/B42 B3+B8+B38/B40 B3+B20+B32/B38/B42 B3+B28+B38/B40/B41/B42 B3+B40+B40 B3+B41+B41/B42 B5+B7+B7 B5+B40+B40 B7+B7+B8/B20/B28 B7+B20+B32+B42 B8+B40+B40 B8+B41+B41 B8+B42+B42 B20+B38+B38 B20+B40+B40 B28+B40+B40 B28+B41+B41/B42 B40+B40+B40/B42 B41+B41+B41 B42+B42+B42 |
Агрегация несущих частот LTE (Uplink) |
Агрегация двух полос частот: B1+B1/B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42 B3+B3/B5/B7/B8/B20/B28/B32/B38/B40/B41/B42 B5+B5/B7/B38/B40/B41/B42 B7+B7/B8/B20/B28/B32 B20+B32/B38/B40/B42 B28+B32/B38/B40/B41/B42 B38+B38 B40+B40/B42 B41+B41/B42 B42+B42 |
Поддержка MIMO 4x4 | B1/B3/B7/38/B40/B41/B42/B43 |
Количество SIM-карт | 2 |
Формат SIM | Micro-SIM |
Процессор | MT7621AT 880 МГц (2 ядра + 2 потока) |
Оперативная память | 128 МБ DDR3 |
Внутренняя память | 16 МБ NOR |
Порты и интерфейсы |
1 x Ethernet 4 x U.FL (подключение 3G/4G-антенн) 2 x Micro-SIM |
Ethernet | 10/100/1000 Мбит/с |
Операционная система | NetOS-19 (ядро Linux 4.14.X) |
Питание | PoE 802.3af (тип 1) или Passive PoE (48В) |
Максимальное энергопотребление | 300 мА при входном напряжении 48В |
Рабочая температура | от -40°С до +60°С |
Допустимая влажность | от 10% до 90% |
Размер | 106 x 85 x 17 мм |
Вес | 58 г |
Доставка и гарантия | |
Доставка по Москве | 750 руб., 2–3 дня |
Доставка по СПб | 750 руб., 1–2 дня |
Доставка по России | 750 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
