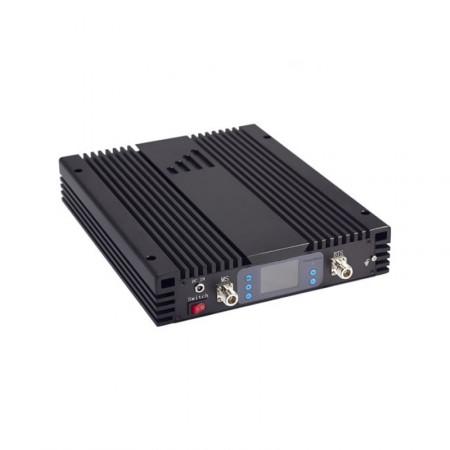

Линейный усилитель Tellin TL-1800/2100-40-33

Линейный усилитель (бустер) — вспомогательное устройство, которое используется для масштабирования системы усиления. TL-1800/2100-40-33 принимает сигнал от репитера, дополнительно усиливает его и распределяет через подключенные сервисные антенны. Максимальная выходная мощность составляет 33 дБм (2000 мВт), а коэффициент усиления — 40 дБ, что позволяет восполнить потери сигнала на длинных кабельных трассах.

Как используются бустеры для усиления сигнала?

Площадь покрытия системы усиления определяется мощностью репитера и количеством сервисных антенн. Ни один из этих параметров нельзя наращивать бесконечно. Чтобы масштабировать систему и увеличить зону покрытия, используются бустеры — особые приборы, которые дополнительно повышают уровень сигнала, поступающего от репитера. Бустеры устанавливаются на расстоянии от основного ретранслятора и компенсируют затухание, которое испытывает сигнал при прохождении по длинным радиолиниям.

• Диапазоны частот 1800 и 2100 МГц. Усилитель поддерживает частотные диапазоны, которые используются операторами для запуска мобильных сетей GSM (DCS-1800), 3G (UMTS-2100) и LTE (B1/B3). Бустер и репитер обязательно должны совпадать по рабочим частотам;
• Коэффициент усиления 40 дБ, мощность 2 Вт. Высокие показатели усиления и мощности позволяют восстановить сигнал, который ослаблен большой дистанцией до репитера. Площадь покрытия дополнительного усилителя достигает 2500 м². Поскольку бустер подключается к репитеру, максимальная мощность 2 Вт (33 дБм) подается только на канал Downlink (к раздающим антеннам). Мощность в сторону репитера намеренно ограничена для защиты от перегрузки;
• Разъемы N-female. Бустер Tellin подключается к головному репитеру и антеннам через коаксиальный кабель с разъемами N-типа. Волновое сопротивление 50 Ом обеспечивает совместимость с большинством коаксиальных кабелей и антенн, используемых в системах усиления связи;
• Ручная регулировка. Настройка усиления выполняется через панель управления: начните с минимального значения и постепенно увеличивайте, контролируя уровень сигнала в помещении и состояние индикаторов на приборной панели;
• Светодиодные индикаторы. Лампочки на корпусе сигнализируют о текущем состоянии (исправная работа или перегрузка), а на небольших экранчиках показываются параметры настройки.

Для объектов с несколькими зонами покрытия можно использовать несколько линейных усилителей в одной системе, подключив их последовательно или параллельно к основному репитеру. К одному бустеру обычно подсоединяется несколько сервисных антенн. Дистрибуция сигнала реализуется при помощи делителей и ответвителей различной конструкции. Это позволяет равномерно распределить сигнал по всей площади.

Устройство рассчитано на эксплуатацию в температурном диапазоне от -10°C до +55°C, что позволяет использовать его в различных климатических условиях, включая неотапливаемые помещения.

Советы по установке и эксплуатации бустера

• Убедитесь, что ваш репитер поддерживает диапазоны 1800 и 2100 МГц, а входной сигнал достаточно стабилен;
• Заранее выполните расчет мощности с учетом потерь на кабельных трассах, чтобы узнать, какая мощность поступит на раздающие антенны. Сбалансируйте антенную сеть для оптимального покрытия;
• Усилитель рекомендуется размещать в местах с хорошей вентиляцией, чтобы избежать перегрева;
• Для подключения бустера к репитеру и антеннам используйте качественные коаксиальные кабели с минимальными потерями (50 Ом), чтобы сохранить эффективность системы. Рекомендуемые марки кабелей — 8D-FB, 10D-FB или фидеры.

Устройство сочетает высокую выходную мощность, гибкость настройки и надежность, что делает его эффективным решением для расширения зоны покрытия сотовой связи. Оно подходит для объектов, где требуется стабильная связь на больших площадях без дополнительных затрат на установку нескольких репитерных систем. Чтобы купить усилитель TL-1800/2100-40-33 от Tellin, нажмите «В корзину» и оформите заказ онлайн. Для подбора оптимальной системы усиления связи или получения консультации свяжитесь с нашими специалистами по телефону 8-800-3333-965 или закажите обратный звонок на сайте!
