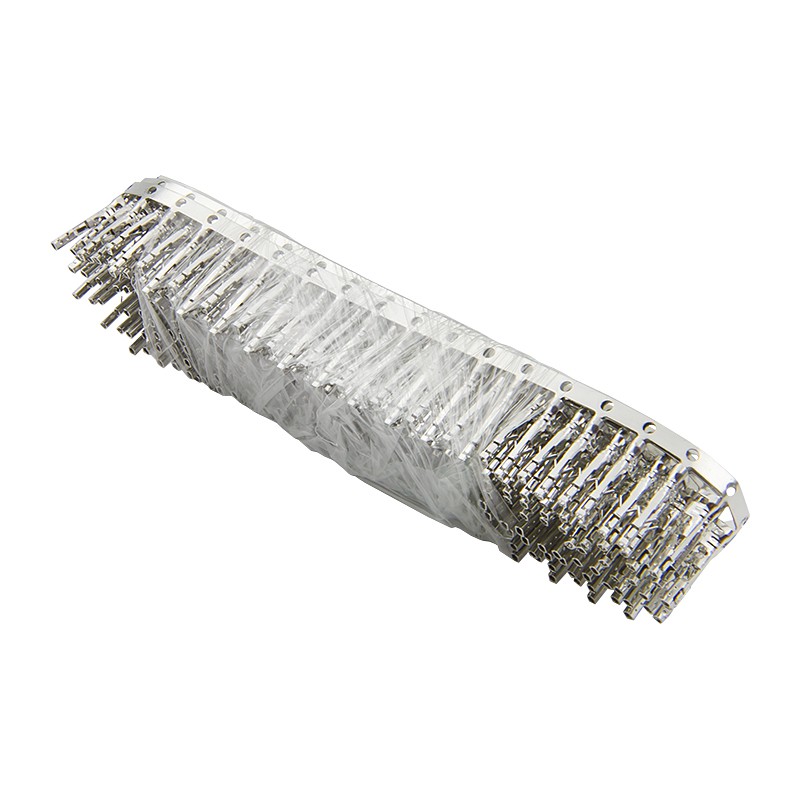

Контакт Micro Fit 3.0 серии 43030 обжимное гнездо AWG 26, артикул 43030-0010

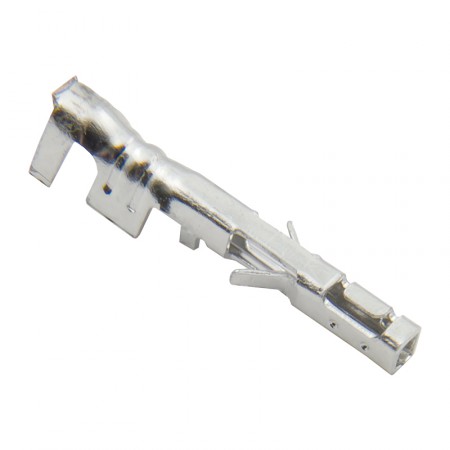

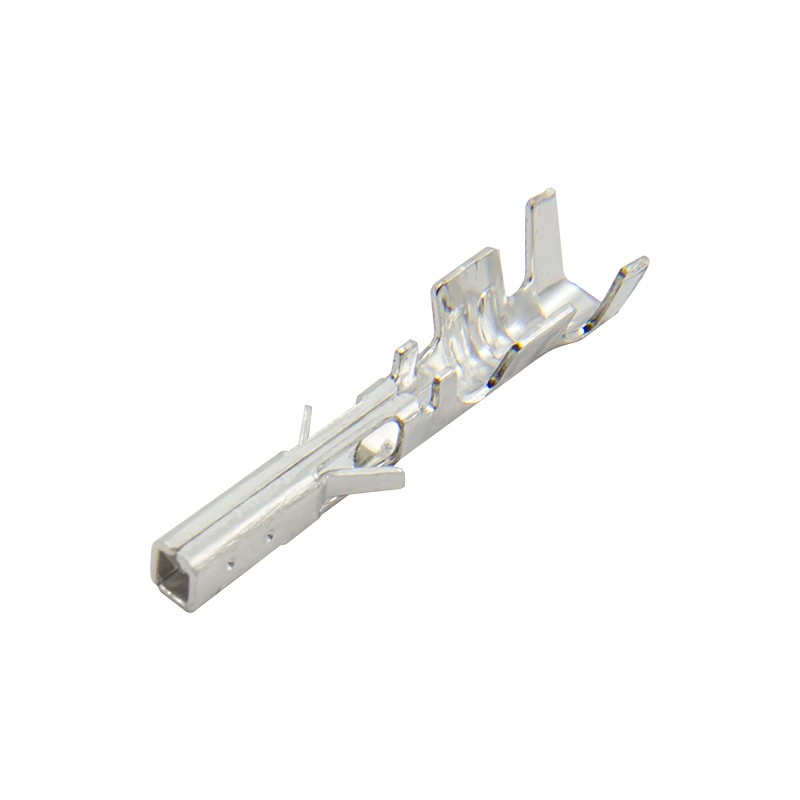

Контакт Micro-Fit 3.0 — обжимное гнездо под провод сечением 30–26AWG. Эта металлическая деталь обжимается кримпером и вставляется в пластиковый корпус розетки — например, в корпус на 4 контакта. В зависимости от распиновки будущего разъема производитель или инженер может задействовать нужное количество линий, оставив неиспользуемые слоты в розетке пустыми.

Материал и электрические характеристики

Контакт выполнен из фосфористой бронзы с оловянным покрытием. Максимальный ток через один пин — 4,5А, а рассчитанный ресурс — около 30 циклов сочленения-расчленения, после чего пружинящие лепестки теряют часть прижимного усилия.

Провод под обжим — 26, 28 или 30AWG, наружный диаметр изоляции не более 1,27 мм. Несмотря на маркировку «AWG26» в названии, контакт одинаково рассчитан и на более тонкие 28 и 30AWG — разница только в том, насколько плотно лепестки обжима садятся на жилу и изоляцию.

Где применяется такой контакт Molex?

Этот же контакт устанавливается в любой корпус розетки серии 43025 — от двухконтактных до 24-контактных вариантов, независимо от того, какая распиновка заложена под конкретное устройство. Он совместим с розеткой на 4 контакта, которая используется на кабелях для роутеров iRZ, Teltonika, Microdrive и других производителей.

• Для передачи питания или GPIO. Такие пины могут использоваться как для передачи электрического тока (кабель БП), так и под сигнальные или смешанные линии. Назначение определяется производителем оборудования, а не заложено стандартом коннектора;
• Обжим — только специальным инструментом. Контакт обжимается на проводник, а не паяется. Ручной обжим без специнструмента здесь не работает: геометрия лепестков рассчитана на конкретный профиль пресса, и без него контактная площадка либо не даст стабильного сопротивления, либо повредит жилу. Используйте специальные клещи для обжима Micro-Fit 3.0;
• Автоматическая установка в розетку. Внутри пластикового корпуса розетки контакт удерживается пружинной защелкой: как только вы вставите гнездо в паз, лепесток фиксируется и не выпадает. Обратно вынуть его руками уже не получится — попытка просто потянуть за провод скорее повредит защелку или порвет обжим, чем освободит контакт. Для штатного демонтажа у Molex предусмотрен отдельный извлекающий инструмент, но на практике проще использовать новый разъем, если требуется изменить распиновку или переместить коннектор на новый кабель.

Чтобы купить гнездо Micro-Fit 3.0 (индекс 43030), оформите заказ на нашем сайте. Количество товара указывается после добавления позиции в корзину. На технические вопросы ответят наши эксперты по телефону 8-800-3333-965.
