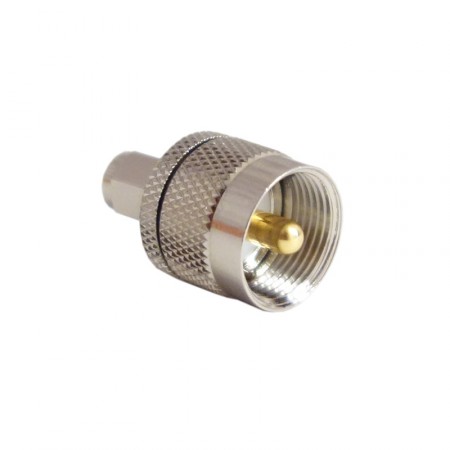

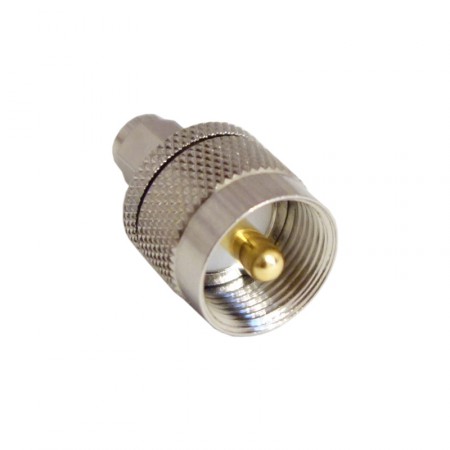

Переходник SU-311 SMA-male - UHF-male

Переходник SU-311 имеет разъемы SMA-male («папа») и UHF-male («папа») и предназначен для соединения радиооборудования и ВЧ-кабелей с разъемами SMA-female («мама») и UHF-female («мама») соответственно. Конструктивное исполнение переходника — прямое.

SMA — популярный ВЧ-разъем, рассчитанный на сопротивление 50 Ом и поддерживающий передачу сигнала частотой до 18 ГГц. Сегодня коннекторы SMA используются преимущественно для подключения внешних 3G/4G- и WiFi-антенн к роутерам, стационарным GSM-телефонам, автомобильным репитерам и другим устройствам.

В свою очередь, разъем UHF применяется в системах широковещательного радио и надводной связи, а также в другом оборудовании, рассчитанном на низкочастотные диапазоны. Основным недостатком UHF является непостоянство волнового сопротивления, которое может снижаться с номинальных 50 Ом до 30–40 Ом. Как следствие, данный коннектор не рекомендуется применять для передачи сигнала частотой выше 100–300 МГц. В соответствии с военными обозначениями вилку UHF также называют PL-259, а розетку — SO-239.

Благодаря низкой стоимости, высокой прочности и простоте монтажа, коннекторы UHF продолжают пользоваться популярностью среди радиолюбителей и пользователей устройств персональной радиосвязи (раций). В то же время в промышленном и профессиональном оборудовании UHF постепенно замещается более качественными и современными разъемами N-типа и BNC.
