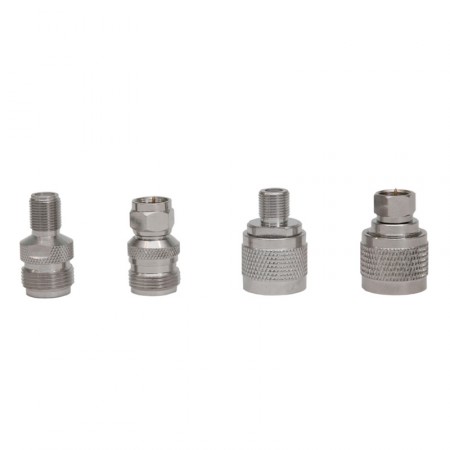

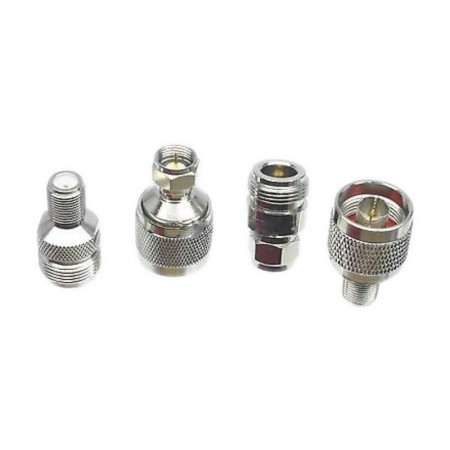

Комплект из 4-х переходников N - F

Набор из четырех переходников для соединения устройств с разъемами N-типа (50 Ом) и оборудования с разъемами F-серии (75 Ом). Включает модели NF-311, NF-312, NF-321 и NF-322, обеспечивая совместимость радиоаппаратуры, такой как репитеры, анализаторы спектра и антенны с бытовыми телевизионными кабелями. Используется в системах усиления сотовой связи, телевизионных сетях и радиосистемах. 4 переходника обеспечивают комбинацию всех возможных сочетаний вилок и розеток («папа» и «мама»).

Какие переходники в наборе?

Набор обеспечивает переход с разъема N-type на более простые и дешевые коннекторы телевизионной серии. Каждый переходник имеет разную конфигурацию портов, поэтому вы сможете соединить оборудование с разным сочетанием входов и выходов:

• NF-311: имеет вилку N-male и вилку F-male;
• NF-312: имеет вилку N-male и розетку F-female;
• NF-321: имеет розетку N-female и вилку F-male;
• NF-322: имеет розетку N-female и розетку F-female.

Адаптеры стыкуют разъемы с разным значением импеданса (50 Ом и 75 Ом), обеспечивая стабильную передачу сигнала. Это простой способ соединить приборы, когда их коннекторы физически несовместимы между собой.

Набор адаптеров для разных комбинаций оборудования

Комплект устраняет проблему несовместимости аппаратуры по ВЧ-коннекторам. Он используется радиоинженерами, которые вынуждены регулярно соединять оборудование и кабели разных типов и хотят иметь переходники на все случаи жизни.

Четыре типа адаптеров охватывают большинство вариантов подключения:

1. Использование недорогих телевизионных кабелей вместо специализированных ВЧ-фидеров для снижения затрат;
2. Подключение антенн сотовой связи, WiFi или других радиостандартов к аппаратуре с более простыми соединителями 75 Ом;
3. Обеспечение совместимости с делителями, ответвителями и другими пассивными элементами при организации сложной радиосистемы.

Монтаж выполняется вручную, без инструментов, благодаря стандартным накручиваемым разъемам. Прочные материалы обеспечивают долговечность и устойчивость к внешним условиям.

Области применения переходников

Комплект помогает использовать недорогие кабели и другие комплектующие, сохраняя функциональность системы.

• Усиление сотовой связи. Подключение репитеров и LTE-роутеров к телевизионным кабелям (RG-6 и другие марки) для улучшения сигнала GSM, 3G, 4G через уличную антенну;
• Радиосистемы на крупных объектах. Интеграция устройств с N-разъемами и доступных кабелей F-типа в складских или производственных комплексах;
• Тестирование оборудования. Подключение анализаторов спектра к кабелям с F-разъемами для проверки качества сигнала.

Важно! Эти адаптеры механически стыкуют разъемы, но не выполняют согласование по волновому сопротивлению. При соединении кабельных линий 75 Ом с оборудованием 50 Ом неизбежно возникает рассогласование и вырастают потери мощности. Мы рекомендуем не использовать такой способ подключения в системах усиления при работе со слабым сигналом.

Набор из четырех переходников N – F обеспечит надежное соединение вашего оборудования с разными типами разъемов, экономя время и бюджет. Оформите заказ на нашем сайте или позвоните по номеру 8-800-3333-965, чтобы получить консультацию и приобрести комплект прямо сейчас!
