Переходник предназначен для быстрого перехода между классическим коннектором SMA с резьбой и его быстросъемной версией. С одной стороны адаптера установлена резьбовая розетка, а с противоположной — быстросъемная вилка. Адаптер предназначен для пользователей, которым нужно часто переподключать оборудование, например, при тестировании антенн, настройке систем сотовой связи или проведении измерений в полевых условиях.
Что такое разъем Quick SMA и для чего он нужен?
Классические соединители SMA имеют резьбовое соединение вилки и розетки. Они обеспечивают высокую устойчивость к вибрациям и тряске, что делает их популярным решением для портативной и транспортной аппаратуры. В свою очередь, разновидность Quick (QC) была разработана как быстросъемный вариант с лепестковым зажимом. При этом, в отличие от серий коннекторов SMB и QMA, «быстрая» версия сохраняет полною совместимость с резьбовыми соединителями.
Не следует путать Quick SMA с сериями SMB и QMA! Это три разных вида коннекторов, которые не имеют между собой механической совместимости.

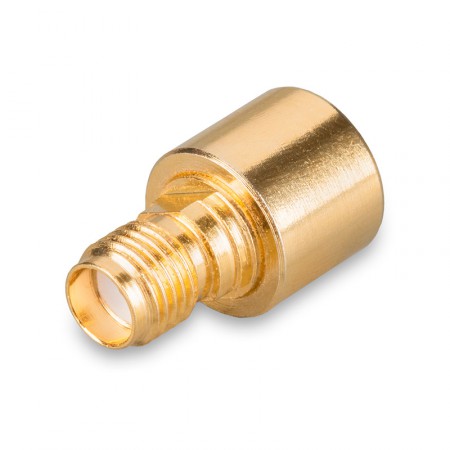

- На одной стороне — розетка SMA-female. Разъем имеет гнездовой контакт и наружную резьбу. На него обычно накручиваются кабельные сборки антенн или коммутационные кабели при соединении радиочастотного оборудования;

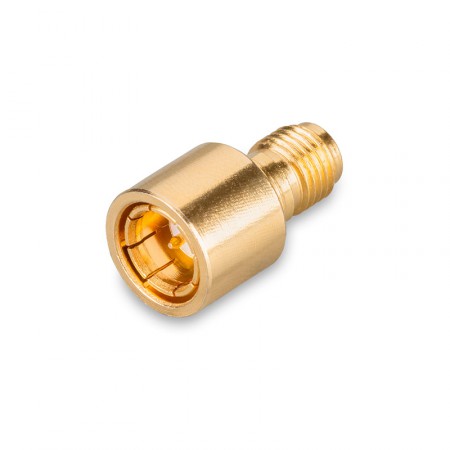

- На второй стороне — вилка Quick SMA-male. Это специальный быстросъемный вариант разъема, который совместим с классическими розетками. Механизм фиксации позволяет мгновенно подключать или отключать кабель без вращения, сохраняя электрические параметры;
- Такие же параметры, как у резьбового исполнения. Цанговая фиксация не оказывает существенного влияния на ключевые характеристики, такие как импеданс или рабочая частота. «Быстрые» версии разъемов имеют такое же волновое сопротивление 50 Ом и рабочий диапазон до 18 ГГц, как и полноценные резьбовые версии.
Для чего использовать такой переходник?
Адаптер в основном используется для ускорения тестирования и настройки оборудования, когда необходимо частое переключение устройств. Он избавляет от необходимости накручивать вилку кабеля на каждое тестируемое устройство.
- Тестирование оборудования. Используется при подключении оборудования к анализаторам спектра, измерителям мощности сигнала или при калибровке антенн;
- Полевые работы. Помогает быстро подключать антенны в мобильных комплексах связи, например, в передвижных станциях мониторинга;
- Бытовое использование. Упрощает подключение внешних антенн к модемам и роутерам в автомобильных и временных системах связи;
- Промышленные системы. Применяется в системах телеметрии, где требуется частая смена кабелей.
Пример использования. При тестировании системы связи адаптер устанавливается на разъем кабельной сборки антенны. Теперь этот кабель можно быстро подключать к различным устройствам: усилителям, LTE-модемам, измерительным приборам и т. п. Это позволяет быстро переподключать устройства или тестировать разные антенны без риска повредить резьбу. Также адаптер решает проблему износа резьбовых соединений при частом использовании кабельных сборок.
Купить переходник можно прямо сейчас на нашем сайте! А задать вопрос или заказать разработку проекта связи — у наших экспертов по номеру 8-800-3333-965. Также для связи доступна функция «Заказать звонок».
Характеристики | |
Сторона 1 | SMA-female |
Сторона 2 | Quick SMA-male |
Волновое сопротивление | 50 Ом |
Конструктивное исполнение | прямое |
Покрытие центрального контакта | золото |
Вес | 5 г |
Доставка и гарантия | |
Доставка по Москве | 375 - 750 руб., 2–3 дня |
Доставка по СПб | 375 - 750 руб., 1–2 дня |
Доставка по России | 375 - 750 руб., 3–7 дней |
Оплата | картой / по счёту с НДС |
Манибек | 14 дней |
Гарантия | 12 месяцев |
Техподдержка | Будни 9-18 |
Установка под ключ | Москва, СПб от 7000 руб. |
Серия | |
Разъёмы SMA | Переходники SMA |
