Бустер GSM/UMTS900+GSM/LTE1800 Baltic Signal BS-GSM/DCS-40-33 (40 дБ, 2000 мВт)

Цена: 80 000 р.
Скидка: По запросу
Категория: Линейные усилители (бустеры)
Наличие: Есть в наличии

Артикул: 3062

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

BS-GSM/DCS-40-33 — это двухдиапазонный магистральный усилитель (бустер) сотовой связи, который встраивается в систему усиления на базе репитера. Эта модель работает в диапазонах частот 900 и 1800 МГц. Установка бустера расширяет площадь действия репитера на 1000–2000 м2 и позволяет создать комплексную систему усиления, включающую большое количество обслуживающих (раздающих) антенн.

Назначение магистрального усилителя

Магистральный усилитель, или бустер, служит для расширения системы усиления сотовой связи. Поскольку технические характеристики основного усилителя — репитера — всегда имеют естественные ограничения, бустеры помогают дополнительно расширить площадь покрытия и распределить усиленный сотовый сигнал по большому количеству помещений внутри одного здания.

Фактически бустер выполняет функцию вспомогательного усилителя, который восстанавливает мощность сигнала после его прохождения по длинному коаксиальному проводу. Поскольку использование коаксиального кабеля всегда приводит к снижению мощности сигнала (затуханию), линейные усилители — это необходимые элементы системы при использовании длинных кабельных трасс.

Возможны несколько схем соединения бустеров с репитером и друг с другом:

  • Непосредственное подключение к усилителю (репитеру). При таком подключении бустер используется, чтобы компенсировать затухание на кабельной линии при невозможности монтажа репитера в зоне усиления сигнала. Возможно использование нескольких экземпляров, подключенных последовательно;
  • Подключение к репитеру через сплиттер или ответвитель ВЧ-сигнала. При таком подключении сервисные антенны могут быть подключены и в зоне установки репитера, и в зоне монтажа бустера, что создает более обширное сотовое покрытие;
  • Топология типа «звезда». Несколько магистральных усилителей соединяются с репитером через делитель сигнала. Такой подход используется на сложных объектах большой площади, где необходимо обеспечить покрытие в разных уголках здания. Топология «звезда» требует тщательных расчетов мощности сигнала, поскольку при неправильно подобранном оборудовании имеющегося ресурса может не хватить на создание устойчивого сотового покрытия.

Усиление GSM/DCS для помещений большой площади

Линейный усилитель BS-GSM/DCS-40-33 относится к мощным устройствам линейки Baltic Signal и обычно используется с репитерами серии 80 и 80 PRO. Усиление составляет 40 дБ как на прием, так и на передачу. Выходная мощность достигает 2000 мВт (33 дБм) в направлении абонентских устройств (канал Downlink), что позволяет обеспечить связь на площади от 1000 до 2000 м2. Мощность в направлении репитера (канал Uplink) снижена до 1 мВт (0 дБм), что защищает основной усилитель от перегрузки.

Прибор работает с частотными диапазонами 900 и 1800 МГц и должен применяться с репитером, который имеет аналогичные частотные характеристики. Основные стандарты связи, использующие эти частоты:

  • Второе поколение (2G): GSM-E900, GSM-1800;
  • Третье поколение (3G): UMTS-900;
  • Четвертое поколение (4G): LTE Band 3 (LTE-1800) и Band 8 (LTE-900).

Особенности регулировки и настройки

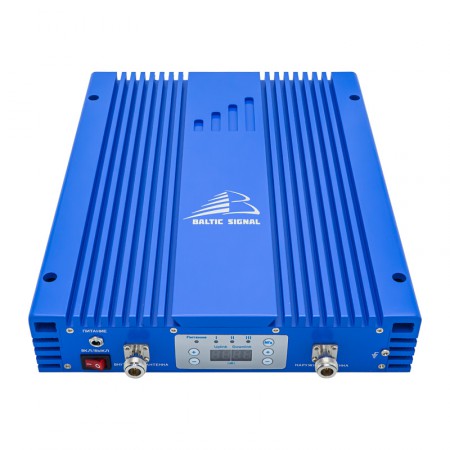

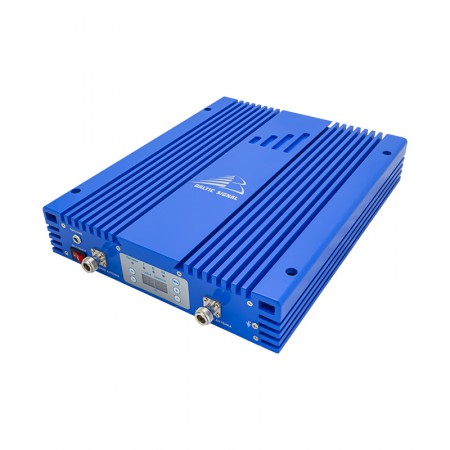

Бустер оснащен автоматической системой ограничения мощности, которая защищает прибор от непредвиденных изменений в уровне сигнала. На передней панели устройства имеются индикаторы, которые меняют цвет с зеленого на красный, если мощность сигнала превышает рекомендуемые значения.

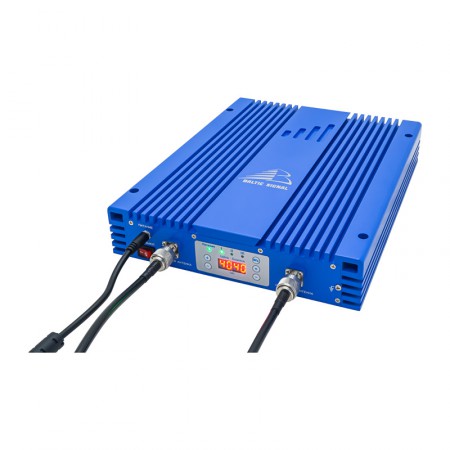

Также имеется  полноценная ручная регулировка, которая производится при помощи клавиш и цифровых экранов. Меняя значения на дисплеях, можно «приглушить» сигнал на 31 дБ с шагом 1 дБ. Изменение значений в разных диапазонах и каналах (Uplink и Downlink) происходит независимо, что повышает гибкость и удобство при настройке оборудования.

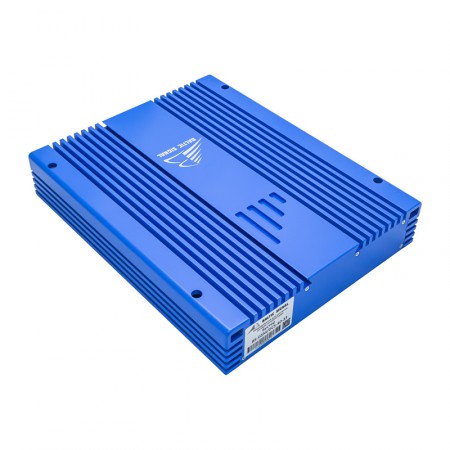

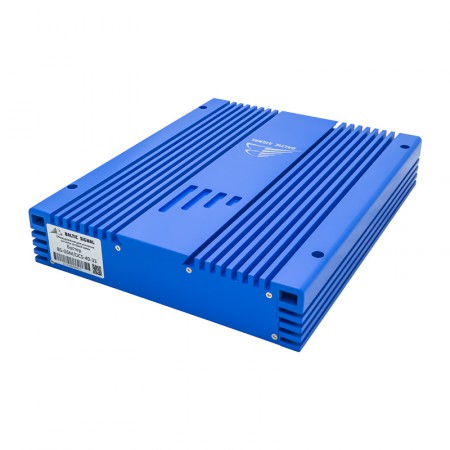

Корпус бустера выполнен из металла, окрашенного в фирменный синий цвет Baltic Signal. На корпусе имеется рифление, которое работает как радиатор и отводит тепло. Система охлаждения полностью пассивная, без применения кулеров, поэтому прибор не создает шума во время работы.

Как правило, использование бустеров требует детальной проработки системы усиления с выполнением радиозамера и расчетом мощности. Наша компания выполняет любые работы по подготовке и реализации подобных проектов. Чтобы получить консультацию, позвоните по телефону 8-800-3333-965!

Характеристики
Стандарты связи GSM-E900, UMTS-900, GSM-1800, LTE1800
  Uplink Downlink
Частотные диапазоны 880–915 МГц
1710–1785 МГц
925–960 МГц
1805–1880 МГц
Максимальный коэффициент усиления 40 дБ 40 дБ
Максимальная выходная мощность 0 дБм (1 мВт) 33 дБм (2000 мВт)
Автоматическая регулировка усиления есть
Ручная регулировка усиления 31 дБ (с шагом 1 дБ)
Площадь покрытия 1000–2000 м2
Волновое сопротивление 50 Ом
ВЧ-разъемы N-female (розетка)
КСВн (коэффициент стоячей волны по напряжению) ≤ 2
Питание (адаптер) 12В, 10А
Охлаждение  естественное
Защита корпуса IP40
Атмосферное давление от 86 кПа до 106 кПа
Диапазон рабочих температур от -10°С до +55°С
Температура хранения от -40°С до +80°С
Размер устройства 350 x 265 x 55 мм
Вес 5,5 кг
Комплектация бустер, адаптер питания, комплект крепежа, инструкция
