Кабель FTP4 Cat.5e 4x2x0.5 уличный CU

1) Описание

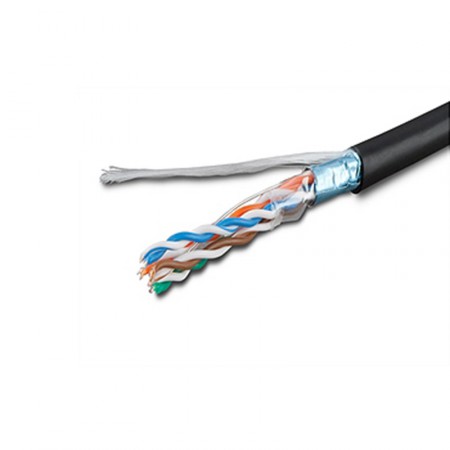

Кабель FTP 4PR 24AWG CAT5e 305м outdoor - это информационный кабель или витая пара. Витая пара представляет собой кабель, в скруктуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку. Данный тип кабеля состоит из 4-х пар проводников и соответствует категории 5e.

2) Область Применения
- Структурированные Кабельные Системы (СКС)
- Входит в состав системы телекоммуникаций
- В локальных сетях (Ethernet)
- Домашний/Офисный интернет (Ethernet)
- IP-телефония
- Предназначен для наружной прокладки (OUTDOOR)

3) Материалы
- Проводящий материал: проволока из мягкой отожженной электролитической меди
- Изоляция жил: полиэтилен высокой плотности
- Внешняя оболочка: Полиэтилен высокой прочности
- Дополнительный экран (фольга) плотность экрана 100%

4) Технические характеристики
Передаточные характеристики:

Электрические характеристики (при температуре 20°C):
- диапазон частот – до 100МГц
- сопротивление токопроводящей жилы – не более 96 Ом/км
- сопротивление изоляции проводника – не менее 5 ГОм/км
- электрическая емкость пар – не более 56 нФ/км

5) Схема обжима
Существует 2 варианта обжима информационного кабеля:

Вариант 1. Прямое соединение: соединение порта сетевой карты с роутером, свичем или хабом. (Самый распространённый)

Вариант 2. Перекрёстное соединение: разводка контактов разъёма для соединения напрямую двух сетевых карт (компьютер-компьютер).

Так же данный вариант подключения используют для достижения скорости подключения 1 Гбит/с

6) Монтаж
- При монтаже кабеля витой пары должен выдерживаться максимально допустимый радиус изгиба (8 внешних диаметров кабеля) — При групповом монтаже
- При монтаже кабеля витой пары должен выдерживаться максимально допустимый радиус изгиба (4 внешних диаметров кабеля) — При прокладке внутри помещения
- При монтаже кабеля витой пары должен выдерживаться максимально допустимый радиус изгиба (8 внешних диаметров кабеля) — При прокладке снаружи помещения или по воздуху
- Сильный изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.
- Растяжение или изгиб приводит к разрушению экрана, что влечёт уменьшение сопротивляемости наводкам.
- Дренажный провод должен быть соединен с экраном разъема.
- Капроновая нить предназначена для продольного разреза изоляции кабеля.

7) Инструмент для обжима кабеля
Кримпер
Предназначен для качественной установки разъемов 8P-8C, 6P-6C, 6P-4C на кабели витую пару и телефонные кабели, а также для быстрой и безопасной зачистки и обрезки кабелей. Его главная задача – закрепить на проводе разъем путем обжима. Внешний вид этих устройств немного напоминает плоскогубцы, но конструктивно они сильно отличаются:
1. Рядом с ручкой имеет нож, предназначенный для обрезки кабеля
2. С помощью специальных отверстий производится обжим разъемов. Кримпер для обжима выполнен из высококачественного материала, что обеспечивает ему долгий срок качественной и бесперебойной эксплуатации. Конструкция этого инструмента имеет ряд особенностей для снижения усилий, необходимых при обжиме. Благодаря специальным рукояткам руки не будут скользить, что также увеличит продуктивность и скорость работы. Им можно обжимать не только сетевые кабеля, но и телефонные с наконечниками RJ-11.

8) Схема обжима разъёма 8P8C (RG45)
Обжим витой пары чаще всего делается коннектором 8P8C (для 4-х парных кабелей) , так же его называют разъём RJ-45. В соответствии с выбранной схемой обжима, подготовить пары проводников и используя специальный прибор (кримпер) произвести обжим наконечника.
Для данного типа кабеля рекомендуется использовать только экранированные разъёмы RG-45. Фольгированный экран внутри кабеля болжен быть закреплён на экране самого разъёма.

Непосредственно технология обжима довольно проста:
- Надрезать внешнюю оболочку кабеля специальным инструментом и снять на длинну 2-3 см. Важно, чтобы экранированная оболочка не пострадала.
- Расплести проводники и упорядочить их согласно выбранной схемы описанной выше.
- Выровнить и распрямить концы проводников, а после - обрезать, оставив от оболочки кабеля 12.5-15 мм.
- Зачищать сами проводники не надо!
- Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вместе с экраном вошла в корпус.
- Осталось только аккуратно вставить оконцованный кабель в специальные обжимные клещи (кримпер) и несколько раз плавно их нажать. Убедитесь что проводники и оболочка кабеля не сдвинулись, а ножи равномерно и без загиба вонзились в проводники. Зажимаются не только проводники, но и сама оболочка кабеля потому следите, чтобы она достаточно заходила в корпус.

9) Условия эксплуатации
- диапазон температур: от минус 50 °C до плюс 60 °C
- прочность изоляции проводника при растяжении - не менее 9.0 МПа
- максимальный радиус изгиба - не менее 8 наружных диаметров кабеля
