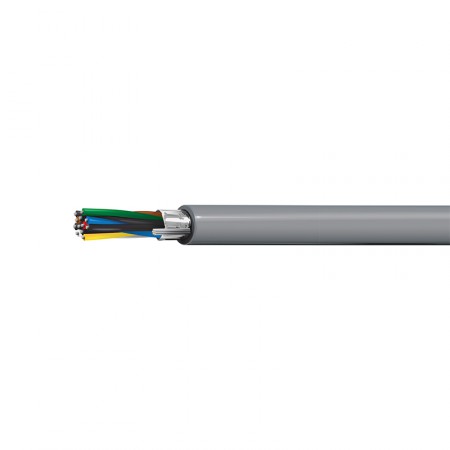

Кабель Belden 1423A (6x2xAWG24, интерфейсный RS-232/422)

Цена: 50 р.
Скидка: По запросу
Категория: Интернет-кабель
Наличие: Под заказ

Артикул: 3554

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Интерфейсный кабель Belden 1423A применяется для соединения устройств c использованием промышленных интерфейсов RS-232 и RS-422. Этот специализированный кабель состоит из 6 пар медных проводников с надежной изоляцией и разноцветной маркировкой, дополнительным слоем экранирования и ПВХ-оболочкой.

Кабель для промышленных интерфейсов

Хотя технологии коммутаций располагают набором современных стандартов, в области промышленного оборудования, автоматики и удаленного управления до сих пор доминируют протоколы передачи данных, разработанные на заре становления вычислительной техники.

Для подключения таких устройств применяются специальные кабели, учитывающие особенности монтажа и подключения специальных интерфейсов. Belden 1423A разработан для соединения оборудования по стандартам RS-232 и RS-422 (TIA/EIA-422). Помимо цифровых интерфейсов, он также подходит для передачи любых аналоговых сигналов низкого напряжения (4–20 мА, 0–10В).

Структура для промышленных интерфейсов

Марка 1423A выпускается американской компанией Belden, одним из мировых лидеров кабельной промышленности. Провод имеет следующую конфигурацию:

  • 6 проводящих жил из луженой меди (TC). Диаметр жил — 24AWG (Ø0,51 мм, площадь сечения — 0,205 мм2);
  • Каждый проводник имеет многопроволочную конструкцию (7 x 0,20 мм);
  • Изоляция проводников — фирменный материал Datalene® (вспененный полиэтилен высокой плотности). Изоляция каждого проводника имеет индивидуальную расцветку для простой установки коннекторов;
  • Фирменный экранирующий слой Beldfoil® из алюминия и полиэстера, покрывающий 100% кабеля;
  • Внешняя оболочка из поливинилхлорида (ПВХ) толщиной 0,89 мм. Наружный диаметр коммутационного провода — 8,1 мм.

Кабель Belden пригоден для эксплуатации при температурном режиме от -20°C до +80°C. Производитель отмечает долговечность провода, качественную защиту от помех и малый вес (65 кг на километр).

Цена указана за 1 метр погонный.

Кабель Belden 1423A — спецификации [PDF, ~250Kb]

Характеристики
Марка кабеля Belden 1423A
Количество пар 6
Материал проводников луженая медь (TC)
Диаметр проводников 0,51 мм (AWG24)
Конфигурация проводников 7 x 0,20 мм (7 x AWG32)
Материал изоляции FPE (вспененный полиэтилен)
Толщина изоляции 0,318 мм
Экран сплошная лента из алюминия и полиэстера (100%)
Материал внешней оболочки ПВХ (поливинилхлорид)
Толщина внешней оболочки 0,89 мм
Диаметр внешней оболочки 8,10 мм
Волновое сопротивление 50 Ом
Сопротивление проводников по постоянному току 79 Ом/км
Погонная емкость (проводник/проводник) 43 пФ/м
Погонная емкость (проводник/экран) 72 пФ/м
Скорость распространения 78%
Максимальная сила тока (на проводник, при +25°C) 1,8А
Испытательное напряжение 300В (CM)
30В (UL AWM 2919)
Усилие на разрыв 30 кг
Рабочая температура от -20°C до +80°C
Вес 6,5 кг / 100 м
