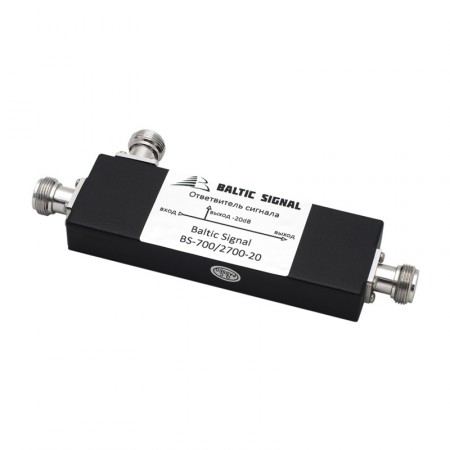

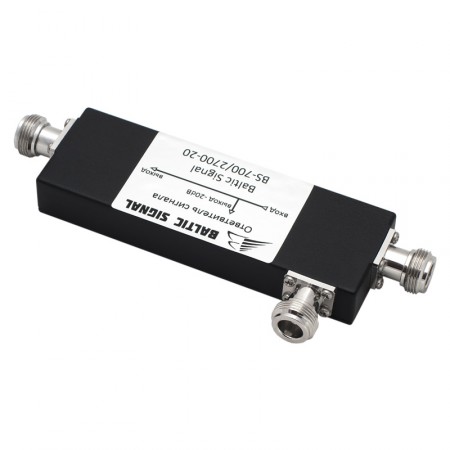

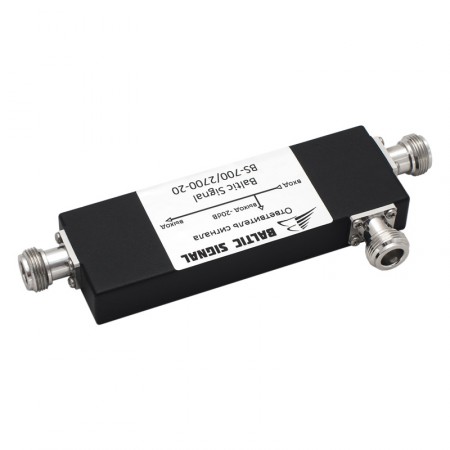

Ответвитель Baltic Signal BS-700/2700-20

Устройство для несимметричного разделения высокочастотного сигнала на два выхода с разным уровнем мощности. Основной канал практически не теряет энергию, а боковой порт получает точно отмеренную долю — коэффициент ответвления составляет -20 дБ. Рабочий диапазон 700–2700 МГц охватывает все актуальные стандарты сотовой связи в России (2G, 3G и LTE).

Как распределяется мощность ?

Ослабление 20 дБ означает, что на боковой выход поступает всего 1% входной мощности. Оставшиеся 99% проходят на магистральный выход, испытывая лишь небольшое затухание из-за потерь на разъемах (не более 0,5 дБ).

Например, при входном уровне 30 дБм (1000 мВт) боковой порт «отдаст» всего 10 мВт (10 дБм), а на основной выход поступит мощность на уровне 990 мВт (порядка 29,95 дБм). Основная линия практически не ощущает присутствия ответвителя.

Серия ответвителей Baltic Signal включает модели с разным коэффициентом затухания на боковом порту. В ассортименте представлены модели с отводом -5 дБ, -7 дБ, -10 дБ для передачи «вбок» существенной части мощности, а также модели, который практически прозрачны для магистрали (-25 дБ, -30 дБ и др.).

Когда востребовано ответвление -20 дБ?

Глубокое ослабление сигнала на боковом выходе может понадобиться в сложных системах усиления и дистрибуции сигнала:

• Покрытие микро-зон. Боковой порт подключается к антенне в помещении с минимальным числом абонентов: техническая комната, кладовка, санузел, тамбур или лестничная клетка. Полная мощность здесь избыточна, а одного процента от магистрального уровня достаточно для стабильной связи;
• Компенсация разницы в длине кабельных трасс. Если антенна на боковом выходе находится в непосредственной близости от источника сигнала, а основная антенна расположена далеко, ответвитель позволяет выровнять уровни. Ближняя антенна получает ослабленный сигнал, дальняя — почти полную мощность, и в итоге уровень на обоих устройствах оказывается сопоставим;
• Соединение оборудования в сложных системах. При наличии дополнительных усилителей (бустеров) ответвитель балансирует мощность, передавая на каждый узел заранее рассчитанную мощность.

В сложных распределительных сетях ответвители комбинируют с симметричными делителями и каскадируют, чтобы гибко управлять мощностью на каждой ветке.

Разветвитель для систем мобильной связи

BS-700/2700-20 имеет прочное промышленное исполнение в металлическом корпусе, который качественно экранирует сигнал от внешней среды. Полностью пассивное исполнение не требует подключения питания. Прибор можно использовать с широким спектром ВЧ-оборудования, включая приборы сотовой связи.

• Диапазон частот — 700–2700 МГц. В диапазон попадают актуальные стандарты российских операторов, включая GSM, UMTS и LTE. Также возможна работа с WiFi-сетями диапазона 2,4 ГГц;
• Ответвление -20 дБ. На боковой порт отводится всего 1% от входной мощности, а 99% проходит на основной выход;
• Вносимые потери до 0,5 дБ. Благодаря такому низкому значению, сигнал на выходах не деградирует: в большинстве систем внутренними потерями можно пренебречь;
• Стандартные N-разъемы с сопротивлением 50 Ом. Для подключения к оборудованию используются ВЧ-разъемы N‑типа (розетки). Этот тип коннектора распространен в системах усиления сотовой связи и прочем радиочастотном оборудовании. Волновое сопротивление 50 Ом согласует прибор с популярными марками коаксиальных кабелей и другими комплектующими;
• Максимальная подводимая мощность — 50 Вт. Запас, достаточный для любых бытовых и коммерческих репитеров, а также для многих промышленных радиомодулей.
