Коннекторы RJ-11 (6P4C), 100 шт

Комплект из 100 телефонных коннекторов стандарта RJ-11 с шестью позициями (6P) и четырьмя контактами (4C). Это проходные разъемы (вилки), предназначенные для оконцевания витой пары или телефонного провода. Они используются для подключения телефонных аппаратов, факсов, домофонов и другого оборудования к линиям связи.

Применение разъемов 6 P 4 C

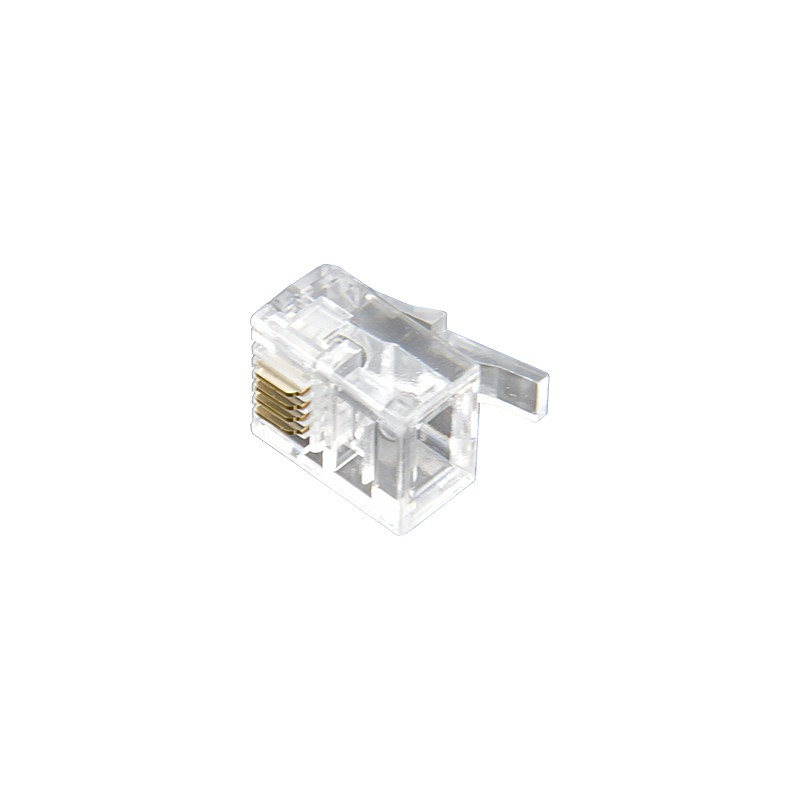

Конструкция разъема описывается двумя ключевыми параметрами: количеством позиций и количеством контактов.

• 6P (6 позиций) — в корпусе коннектора предусмотрено 6 посадочных мест («пазов») для установки контактных ножей;
• 4C (4 контакта) — в разъеме физически установлено 4 металлических ножа-контакта (задействовано 4 позиции из 6).

Вилки 6P4C чаще всего используются с интерфейсами RJ-11 и RJ-14.

RJ — это сокращение от Registered Jack (зарегистрированный разъем). Числа «11» и «14» указывают на конкретные стандарты интерфейсов в рамках этой системы, предназначенные для подключения телефонных линий. Сама система была разработана американской компанией Bell Labs в 1975 году для стандартизации подключения оконечного оборудования к телефонной сети общего пользования. Коннекторы стали развитием модульных разъемов, разработанных AT&T еще в 1960-х годах, чтобы заменить громоздкие телефонные вилки старого образца.

• Интерфейс RJ-11 обычно задействует лишь два контакта для телефонной линии. Два других контакта не используются или могут быть использованы для служебного питания, если это поддерживается оборудованием;
• Интерфейс RJ-14 применяется для подключения двух телефонных линий. Вилка 6P4C подходит к четырехжильным телефонным аппаратам без служебного питания.

Где применяются эти коннекторы?

Несмотря на распространение цифровых технологий, 6P4C остаются востребованным стандартом:

• Офисная и домашняя телефония: для подключения телефонных аппаратов, факсов, мини-АТС;
• Интернет-оборудование и сотовая связь: модемы ADSL/VDSL, стационарные GSM-телефоны и шлюзы;
• Домофоны и системы контроля доступа: для соединения внутренних блоков домофонов, аудиопанелей и видеодомофонов между собой;
• Слаботочные и сигнальные системы: для прокладки линий управления, датчиков и другого низковольтного оборудования, где не требуется высокоскоростная передача данных;
• Создание патч-кордов: для изготовления удлинителей и коммутационных шнуров из многожильного кабеля.

Особенности монтажа

Коннекторы 6P4C предназначены для оконцевания одножильных и многожильных кабелей (с толщиной проводников 24AWG или 25AWG). С ними можно использовать специальные телефонные кабели или обычную витую пару. Для обжима вилки на проводе вам понадобится специальный инструмент — кримпер (клещи).

Порядок обжима:

1. Зачистите внешнюю изоляцию кабеля;
2. Аккуратно расправьте и выровняйте жилы в соответствии со схемой подключения;
3. Вставьте кабель в коннектор до упора, пока жилы не упрутся в противоположную стенку;
4. Поместите коннектор в соответствующее гнездо кримпера и сожмите рукоятки до характерного щелчка (храповой механизм гарантирует завершение процесса).

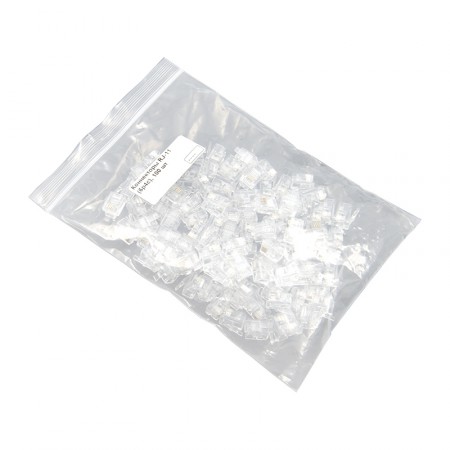

Коннекторы продаются в ZIP-пакетах по 100 штук. Добавьте товар в корзину на сайте и выберите способ доставки. Если у вас есть вопросы по подбору совместимого кабеля или инструмента для обжима, позвоните инженерам по телефону 8-800-3333-965!

Цена указана за упаковку 100 шт.
