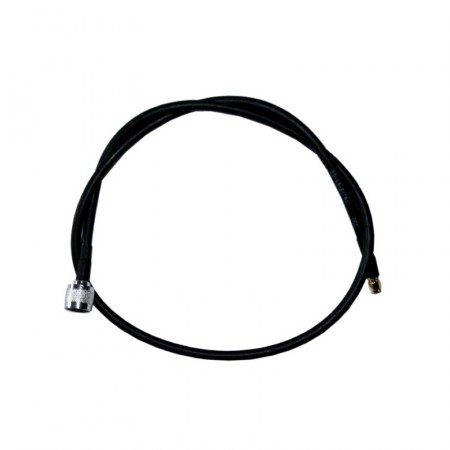

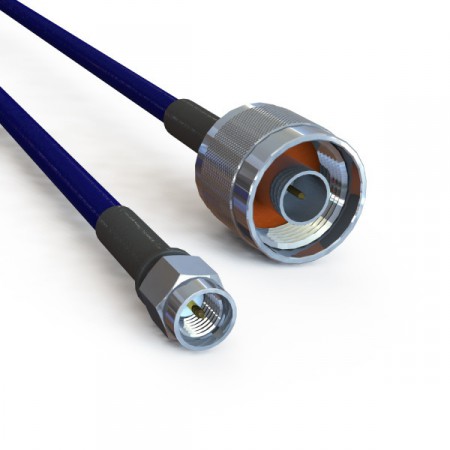

Короткая коаксиальная кабельная сборка 5D-FB длиной 1 метр с установленными коннекторами N-male («папа») и SMA-male («папа»). Кабель применяется при подключении различного оборудования сотовой связи и объединения разрозненных приборов в единую производительную систему. Качественные разъемы смонтированы на кабель при помощи обжима и не требуют дополнительных действий. Благодаря малой длине кабельной сборки и высокому качеству кабеля 5D-FB, устройство передает сигнал с минимальным затуханием.
Потери радиосигнала на кабеле 5D-FB практически вдвое меньшие, чем на аналогичных кабелях с обозначением RG-58. Устройство предназначено для монтажа в системах с сопротивлением 50 Ом.
В качестве центрального проводника в ВЧ-кабеле 5D-FB используется алюминиевая проволока, плакированная медью (Ø1,8 мм). Изоляцией служит слой вспененного полиэтилена. Защита от внешних помех построена на основе двойного экрана из оплетки и алюминиевой фольги. В качестве наружного покрытия применяется ПВХ. Общий диаметр кабеля составляет 7,5 мм.

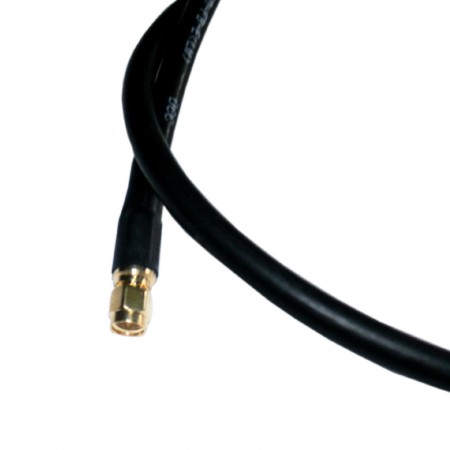

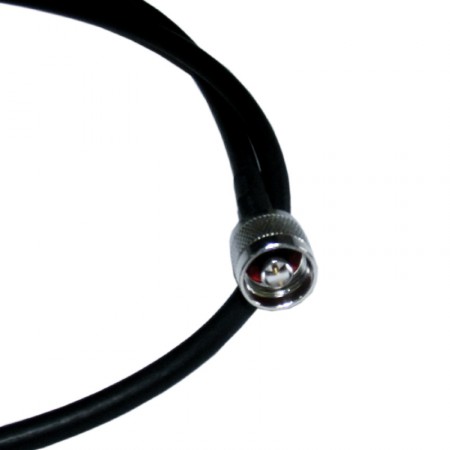

Благодаря резьбовому коннектору N-типа, вы легко установите кабель на любое совместимое высокочастотное оборудование (репитеры, бустеры, антенны и т. п.). SMA-разъем используется для быстрого и легкого подключения переносных и стационарных мобильных роутеров, антенных усилителей, GSM-телефонов и шлюзов с портом для внешней антенны. За счет установки наконечника SMA-типа удается уменьшить размер стенового отверстия во время прокладки системы повышения качества связи.
Всегда в наличии готовые кабельные сборки с разнообразными разъемами под любые репитеры и антенны. Также вы можете заказать кабели необходимой длины с требуемыми наконечниками конкретно под ваш проект. Позвоните по номеру 8-800-3333-965 для бесплатной консультации наших менеджеров!
Характеристики | |
Разъем (сторона 1) | N-male |
Разъем (сторона 2) | SMA-male |
Длина | 1 м |
Марка кабеля | 5D-FB CCA |
Центральный проводник (материал) | алюминий, плакированный медью |
Центральный проводник (диаметр) | 1,8 мм |
Изоляция (материал) | физически вспененный полиэтилен |
Изоляция (диаметр) | 5 мм |
Экран | двойной (алюминиевая фольга и луженая медная оплетка) |
Плотность оплетки | 95% |
Диаметр оплетки | 5,9 мм |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 7,5 мм |
Цвет | черный |
Минимальный радиус однократного изгиба | 25 мм |
Адгезионная сила | > 150 Н |
Волновое сопротивление | 50 Ом |
Емкость | 86 пФ/м |
Скорость распространения | 85% |
Испытательное напряжение переменного тока | 1 кВ/мин |
Сопротивление изоляции | > 5 x 103 МОм/км |
Коэффициент экранирования | > 90 дБ |
Затухание (на 100 м) |
150 МГц: 7,80 дБ 280 МГц: 10,80 дБ 350 МГц: 12,10 дБ 400 МГц: 13,00 дБ 800 МГц: 18,90 дБ 900 МГц: 20,20 дБ 1200 МГц: 23,70 дБ 1500 МГц: 26,80 дБ 1800 МГц: 29,70 дБ 1900 МГц: 30,60 дБ 2000 МГц: 31,50 дБ 2500 МГц: 35,80 дБ 2700 МГц: 37,41 дБ 3000 МГц: 39,73 дБ |
