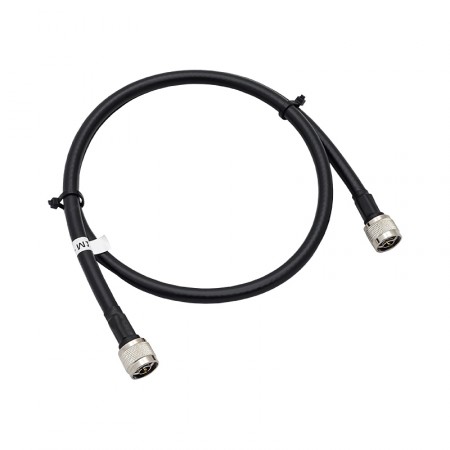

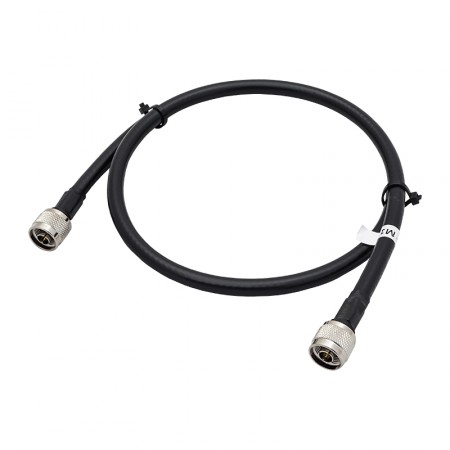

Кабельная сборка N-male - 1 метр 8D-FB - N-male

Цена: 940 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 2983

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельная сборка с разъемами N-типа («папа»), выполненная из качественного «коаксиала» серии 8D-FB. Длина — 1 метр. Поскольку провод имеет толстую центральную жилу и двойной внешний проводник (экран), он может применяться в системах с повышенными требованиями к качеству передачи сигнала.

Где используется?

Чаще всего короткие соединительные кабели применяются для подключения приемных и раздающих антенн к репитерам сотовой связи, а также для соединения репитеров с дочерними усилителями. Кроме того, джамперный кабель с N-разъемами может использоваться в составе измерительного оборудования и абонентских терминалов.

Коаксиальный кабель 8D-FB имеет центральный проводник диаметром 2,56 мм, диэлектрик из вспененного полиэтилена и внешний проводник (экран), состоящий из проволочной оплетки и фольги. Оболочка выполнена из поливинилхлорида (ПВХ), устойчивого к перепаду температуры и солнечному ультрафиолету. Допускается уличный монтаж.

Преимущества и особенности:

  • Кабель обладает низкими потерями. Например, на GSM-частоте 900 МГц затухание составит около 0,13 дБ на метр, а на 4G-частоте 2500 МГц — менее 0,25 дБ. Коннекторы суммарно добавляют затухание 2 дБ;
  • Монтаж разъемов производится ручным методом. После пайки центральной жилы коннекторы обжимаются специальными клещами. Каждый экземпляр изделия проходит тестирование («прозванивается»);
  • Кабельные сборки нашего производства подходят для многолетней эксплуатации. Коннекторы N-male прочно закреплены на проводе и не «сползают» даже при многократном подключении и отсоединении.

Популярные модели кабельных сборок доступны для мгновенного заказа в нашем каталоге. Если вам требуется решение нестандартной длины или с необычным сочетанием разъемов, вы можете оформить заказ по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 1 м
Марка кабеля 8D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 2,56 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 7,35 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 168 x 0,15 мм
Диаметр экрана 8,25 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 10,15 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 80 дБ
Сопротивление внутреннего проводника по постоянному току 6,5 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 2500В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 4,90 дБ
280 МГц: 6,90 дБ
350 МГц: 7,80 дБ
400 МГц: 8,50 дБ
800 МГц: 12,60 дБ
900 МГц: 13,60 дБ
1200 МГц: 16,30 дБ
1500 МГц: 18,60 дБ
1800 МГц: 20,80 дБ
1900 МГц: 21,50 дБ
2000 МГц: 22,10 дБ
2500 МГц: 24,80 дБ
2700 МГц: 25,90 дБ
3000 МГц: 27,40 дБ
Минимальный радиус изгиба (однократный) 60 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 700 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
8D-FB 8D-FB
Длина
1 м 1 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
