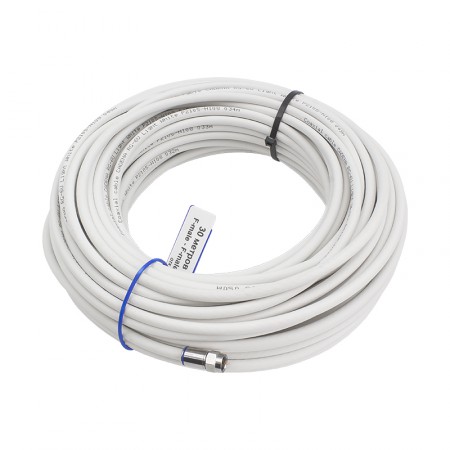

Кабельная сборка F-male - 30 метров RG-6 - F-male

Коаксиальный кабель RG-6 длиною 30 метров для соединения с видео- и радиоаппаратурой, оснащенной входами F-типа. Как правило, такие длинные кабели используются для коммутации оборудования ТВ-провайдеров и абонентских ресиверов, а также для подключения наружных уличных антенн. Назначение RG-6 не ограничивается телевидением: эта марка также находит применение в видеонаблюдении и некоторых системах усиления сотовой связи.

Антенный кабель RG-6 с разъемами 75 Ом

Кабельная сборка — это готовое соединительное устройство, состоящее из отрезка коаксиального провода и ВЧ-разъемов. С помощью сборок выполняется соединение устройств, когда заранее известно расстояние между ними. Длина 30 метров позволяет соединить оборудование, разнесенное в пространстве на большой дистанции: например, уличную антенну и абонентское оборудование.

Сборка включает следующие элементы:

• Отрезок кабеля марки RG-6U. Этот провод относится к коаксиальным и состоит из центральной жилы (Ø1,02 мм, омедненная сталь), диэлектрика (вспененный полиэтилен), двойного экрана (фольга, оплетка из алюминиево-магниевого сплава) и наружной защитной оболочки (Ø6,80 мм, белый ПВХ);
• Разъемы серии F «папа» (вилка). Применение компрессионных разъемов типа push-on увеличивает долговечность изделия. Разъемы выдерживают больше циклов соединения и в целом более надежны, чем обычные накручивающиеся коннекторы;
• Опознавательная бирка. Благодаря ярлычку, нужную кабельную сборку можно быстро найти среди прочих, даже если вы работаете с десятками или сотнями похожих изделий.

RG-6U считается кабелем с невысоким коэффициентом затухания, однако длина 30 метров достаточна, чтобы внести существенное ослабление в передаваемый сигнал. Перед покупкой мы советует провести предварительную оценку вашей системы и оценить допустимые потери мощности! Показатели затухания для кабеля RG-6U на разных частотах приведены в таблице характеристик.

Кабельная сборка 75 Ом: где использовать?

Соединительные кабели с импедансом 75 Ом обычно применяются системах передачи видеосигнала. Среди типовых кейсов применения выделяют:

• Передача видео- и аудиосигнала в ТВ-сетях внутри жилых домов, где функционируют провайдеры кабельного телевидения. Проводом соединяется оборудование провайдера, разветвители, DVB-тюнеры, телевизоры и т. п.;
• Аналогично — в системах спутникового и эфирного телевидения (подсоединение антенн к ресиверам);
• Некоторые разновидности видеонаблюдения;
• Ограниченно — в радиосистемах. Например, некоторые производители усилителей сотовой связи применяют разъемы и кабели 75 Ом как более доступные альтернативы специализированным комплектующим 50 Ом. При использовании в радиосистемах следует учитывать потери на рассогласовании импеданса (итоговые потери будут выше, чем паспортные).

Коммутация с некоторыми видами устройств может потребовать использования переходников, обеспечивающих совместимость. Например, с модемами Huawei используются пигтейлы CRC9, с модемами ZTE — пигтейлы TS9, а для многих LTE-роутеров доступны SMA-переходники.

Наши кабельные сборки изготавливаются вручную. После установки разъемов проводится проверка по нескольким параметрам, включая проходимость сигнала по центральной жиле и отсутствие замыкания между экраном и проводником. Только изделия, прошедшие ОТК, передаются для реализации!

Если вы не нашли нужную кабельную сборку в каталоге, оформите заказную позицию. При помощи удобного конструктора вы сможете выбрать основные параметры сборки (кабель, разъемы). Для получения детальной консультации об усилении сотовой связи и интернета свяжитесь с нами по номеру 8-800-3333-965!
