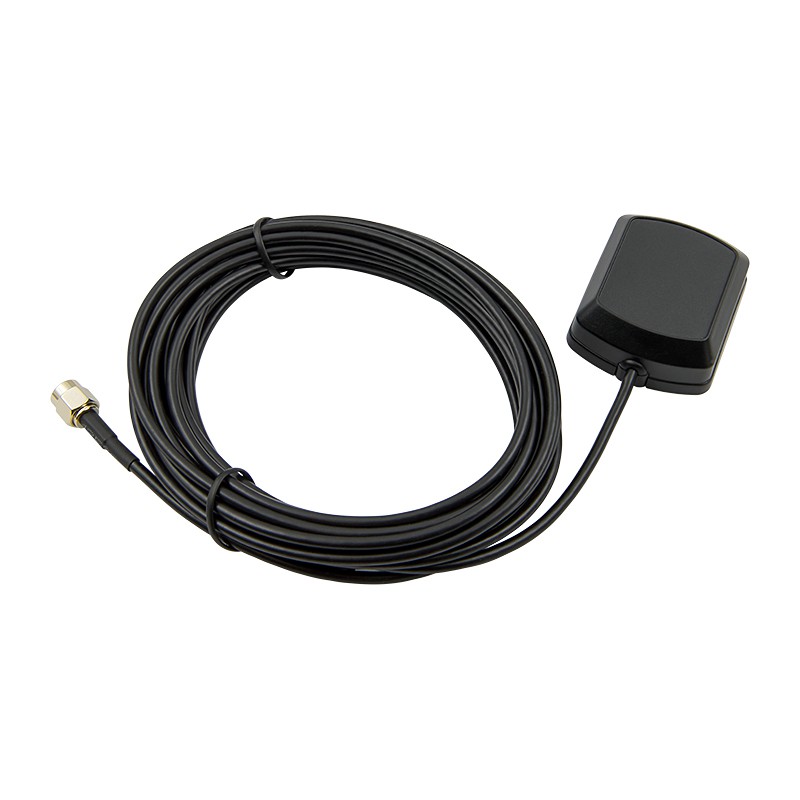

Антенна GPS-ГЛОНАСС (накладная, кабель 4м., SMA)

Компактная антенна GPS/ГЛОНАСС с усилителем предназначена для приема спутникового сигнала в сложных условиях. Ее часто устанавливают на курьерских транспортных средствах, такси а также на стационарных системах — от банкоматов до автоматов самообслуживания. Благодаря активной схеме усиления, эта антенна обеспечивает более уверенный и стабильный прием в сравнении с пассивными моделями.

Где установить, чтобы поймать максимум сигнала?

Любая система спутниковой навигации, в том числе GPS и ГЛОНАСС, основывается на анализе временной задержки от спутников. Приемник измеряет, сколько времени заняло получение сигнала от каждого спутника, вычисляет расстояние до них и по этим данным определяет координаты.

На открытом пространстве сигнал в большинстве случаев уверенный, но при сильной облачности, в помещениях или внутри автомобиля качество приема резко падает. Вынесенная наружу антенна с усилителем помогает «пробить» экранирующие преграды и обеспечить стабильную связь со спутниками.

Оптимальные места установки для размещения GNSS-антенны:

• Кузов автомобиля. Благодаря магнитной основе, устройство надежно фиксируется на металлической крыше и удерживается даже при движении на высоких скоростях. Это позволяет принимать сигнал в условиях, когда модуль навигации находится внутри салона;
• Платежные терминалы, банкоматы, сейфы. В случаях, когда навигационный приемник расположен внутри металлического корпуса, антенна позволяет вывести точку приема наружу, обеспечив связь со спутниками даже в экранированных условиях;
• Внешние стены зданий. Иногда стабильный сигнал навигации необходим внутри помещения — например, для охранных или мониторинговых систем. В такой ситуации антенну можно прикрепить снаружи окна, к подоконнику или отливу.

Антенну следует монтировать горизонтально, избегая размещения под навесами и другими преградами. Это необходимо для корректной работы, так как антенна имеет круговую поляризацию.

Совместимость с различными типами оборудования

Антенна может быть подключена к любой аппаратуре, у которой есть внешний GNSS-вход. Наиболее часто она используется с:

• Модулями LTE в форматах Mini PCI-e и M.2, оснащенными GPS/ГЛОНАСС-приемником;
• Маршрутизаторами с интегрированным LTE-модемом (особенно в автомобильных или удаленных решениях);
• Оборудованием финансовых учреждений и автоматами самообслуживания;
• Системами безопасности и видеонаблюдения.

Особенности конструкции: усилитель и широкий диапазон частот

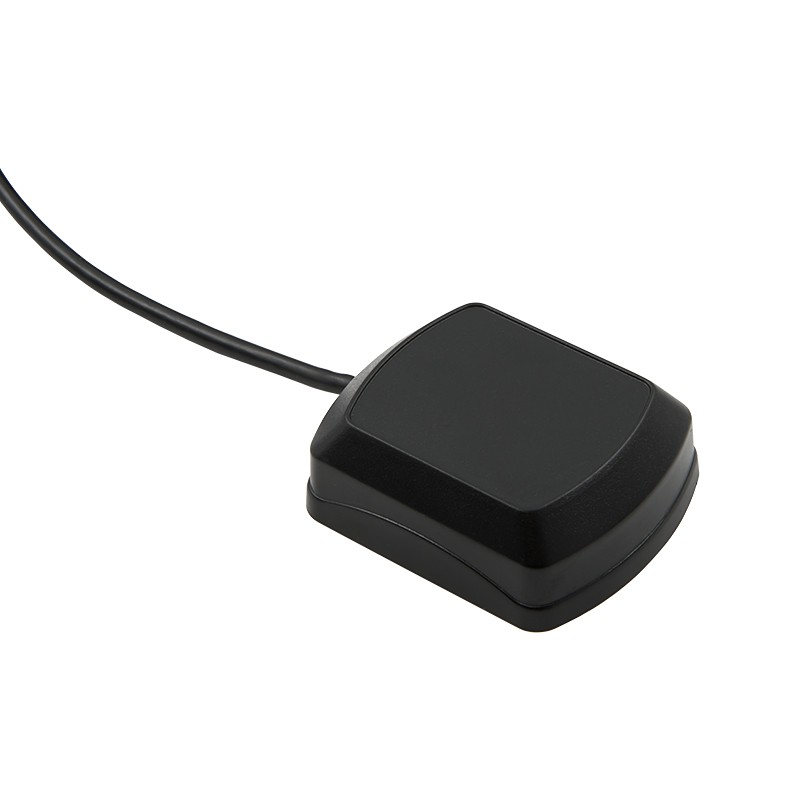

Несмотря на небольшой размер, внутри корпуса размещена активная схема усиления, питающаяся по коаксиальному кабелю. Для корректной работы устройство должно получать питание 3–5В от подключаемого приемника.

• Усиление свыше 28 дБ. В то время как пассивная часть антенны имеет усиление около 2 дБик, встроенный малошумящий усилитель значительно повышает уровень сигнала, что особенно важно при слабом спутниковом покрытии;

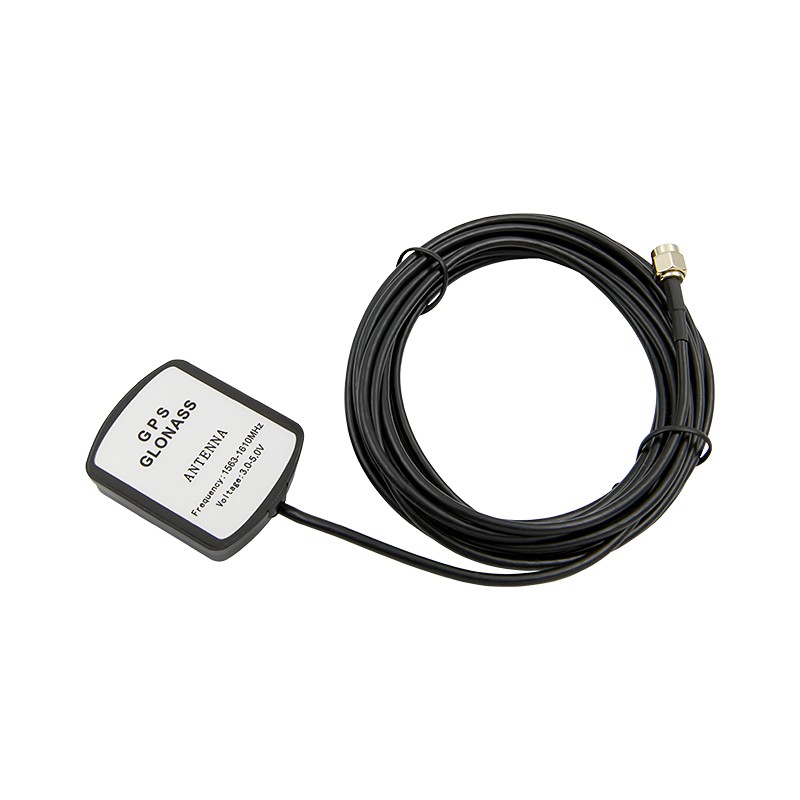

• Поддержка GPS и ГЛОНАСС (диапазон L1). Рабочий диапазон частот 1563–1610 МГц охватывает сигналы от российских, американских, европейских и китайских спутниковых систем;

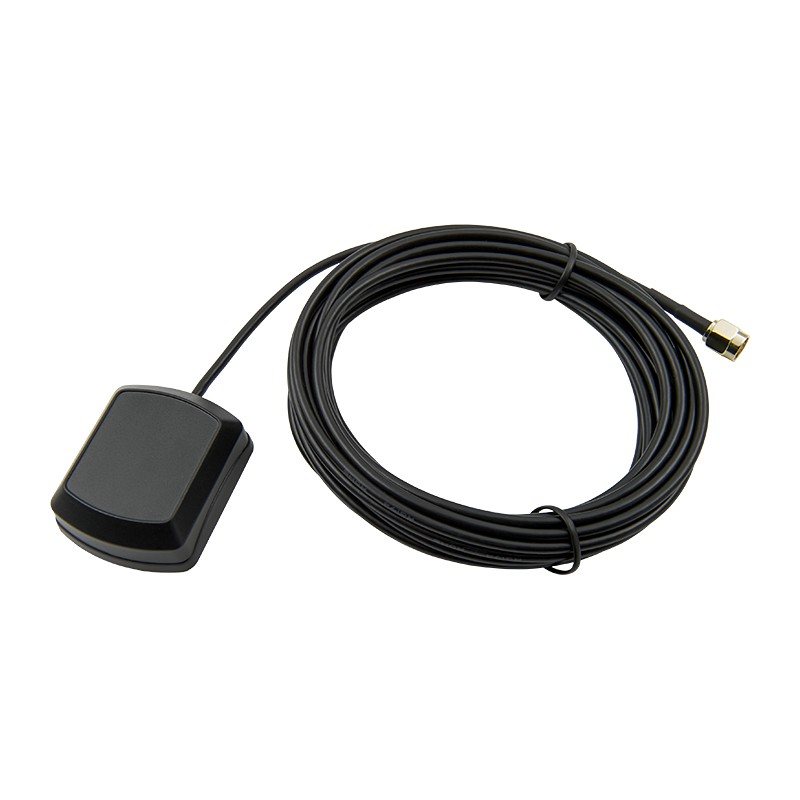

• Гибкий 4-метровый кабель. Кабель RG-174 имеет диаметр всего 2,8 мм и легко прокладывается в любом корпусе или салоне автомобиля. Эта антенна выпускается в альтернативных версиях с длиной кабеля 2 м, 3 м и 5 м.
• Коннектор SMA-папа. Универсальный разъем SMA с сопротивлением 50 Ом и винтовой фиксацией обеспечивает надежное соединение, устойчивое к вибрациям и ударам.

Чтобы приобрести GPS/ГЛОНАСС-антенну с 4-метровым кабелем, добавьте товар в корзину и заполните форму. Если у вас есть вопросы о подключении или выборе оборудования, свяжитесь с нашими консультантами по номеру 8-800-3333-965: мы поможем подобрать оптимальное решение!
