Антенна 4G AX-2513P MIMO 2x2 (Панельная, 2 x 13 дБ)

Панельная антенна АX-2513P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE, WIMAX диапазона 2.6 ГГц. Эта модель имеет среднюю направленность и рекомендуется к применению на незначительном удалении от базовой станции и в условиях города. Благодаря поддержке технологии MIMO 2x2, скорость передачи данных при использовании 4G-модемов может достигать 150 Мбит/с.

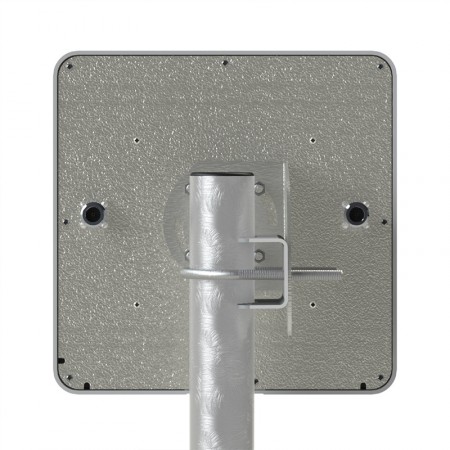

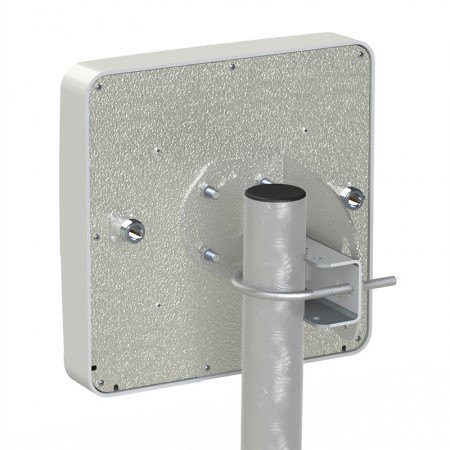

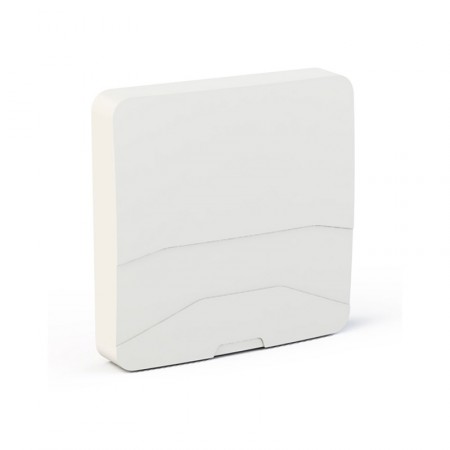

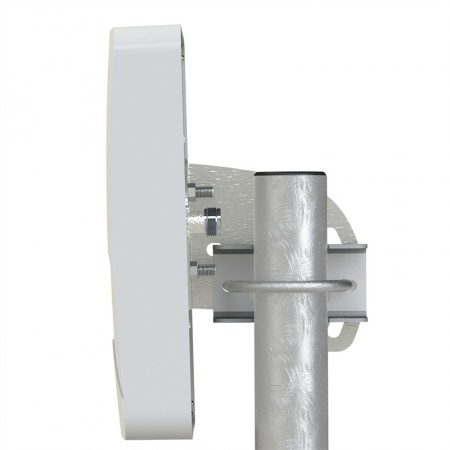

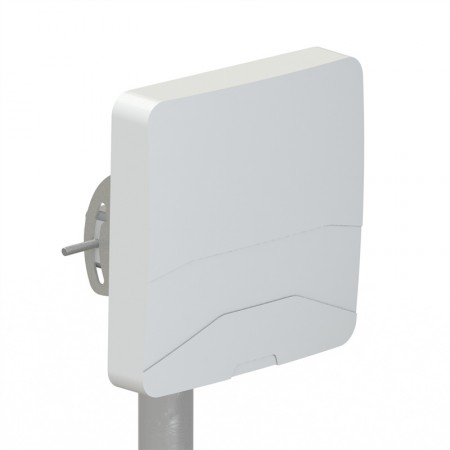

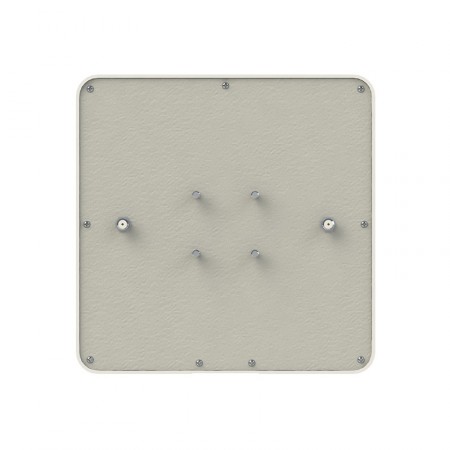

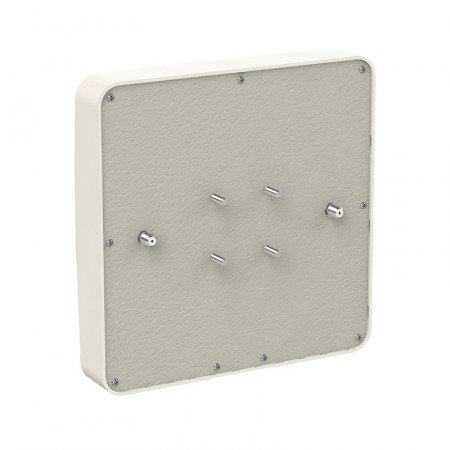

Конструктивно АX-2513P представляет собой две полосковых резонаторных антенны с разносом по поляризации и в пространстве. Наклон поляризации — +45°/-45°. Данное решение позволяет максимально эффективно использовать скоростные возможности современных LTE-модемов. Пластиковый корпус надежно защищает активные излучатели от осадков. Входы прибора короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на модеме и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера). На задней стороне корпуса предусмотрена клемма для подключения провода заземления. Крепление позволяет изменять угол наклона.

Для подключения излучателя к сотовому устройсту необходимы две кабельные сборки (приобретаются отдельно).

Антенна 4G AX-2513P MIMO 2x2 (Панельная, 2 x 13 дБ) - инструкция [PDF, ~660Kb]
