Антенна GSM-900 AX-912Y (Yagi, 12 дБ, N-female)

Направленная антенна Антэкс для приема сигнала в диапазоне 900 МГц с усилением 12 дБи. Модель AX-912Y построена по схеме «волновой канал» (Яги-Уда) и используется для подключения к внешнему разъему репитера, телефона или сотового модуля. Устройство помогает восстановить связь в местах со слабым сигналом сотовой сети.

Для каких задач подходит антенна?

AX-912Y работает с оборудованием, которое принимает сигнал в диапазоне 890–960 МГц. Этот частотный диапазон используют операторы МТС, МегаФон и Билайн в стандартах GSM-900 и LTE Band 8, в редких случаях — для 3G-покрытия (UMTS-900). Наиболее широкий охват мобильных сетей на частотах 900 МГц — за городом и в небольших населенных пунктах.

Устройство применяют в следующих случаях:

• Подключение к репитеру (усилителю) GSM-900 для получения исходного сигнала от базовой станции;
• Улучшение приема для стационарного GSM-телефона или шлюза;
• Организация устойчивого канала связи для промышленного оборудования: терминалов мониторинга, платежных систем, телеметрии;
• Усиление сигнала для 4G-роутера или модема, если оператор работает в диапазоне 900 МГц.

Антенну устанавливают на улице: на крыше, стене здания или мачте. Монтаж на открытой местности повышает эффективность работы.

Конструкция и принцип работы

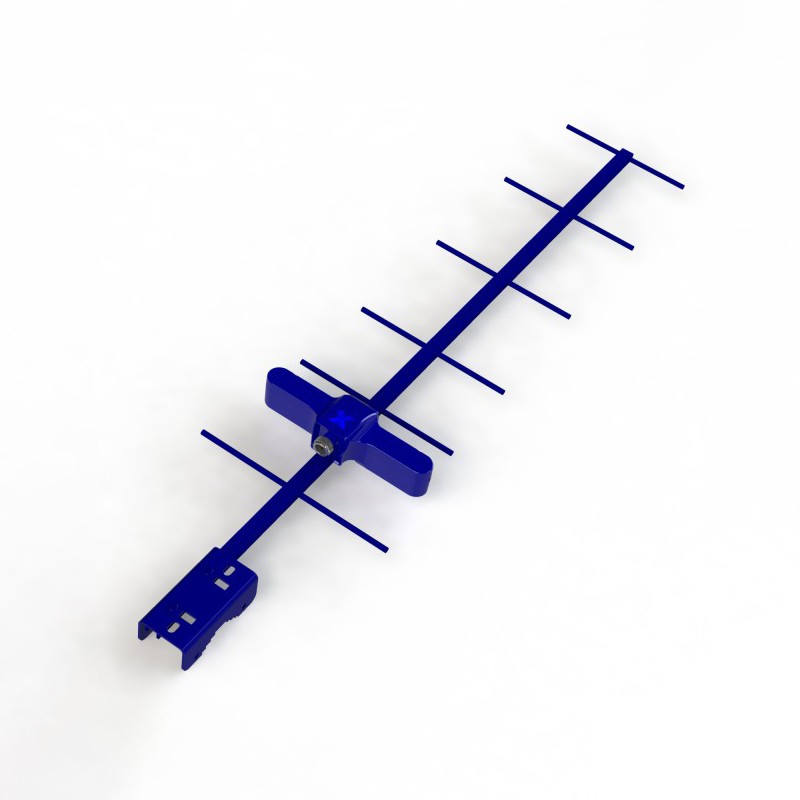

Конструкция антенны состоит из активного вибратора, набора директоров и заднего отражателя, которые вместе формируют узкий луч приема/излучения:

• Директоры усиливают сигнал в заданном направлении;
• Рефлектор отражает сигнал с обратной стороны, снижая уровень помех и формируя более четкую направленную диаграмму;
• Активный вибратор (изготовлен из меди) соединен с разъемом N-female, через который сигнал передается на подключенное оборудование.

Такая схема создает диаграмму направленности шириной 48–62° по горизонтали и 41–51° по вертикали. Узкий луч позволяет точно направить сигнал на вышку оператора и минимизировать влияние помех с других направлений.

Конструкция рассчитана для эксплуатации на улице. Активная часть излучателя защищена герметиком и термоусадочной трубкой. Металлические элементы покрыты полимерной краской. Антенна сохраняет работоспособность на морозе и солнце и выдерживает скорость ветра до 65 м/с.

Как установить и настроить AX-912Y?

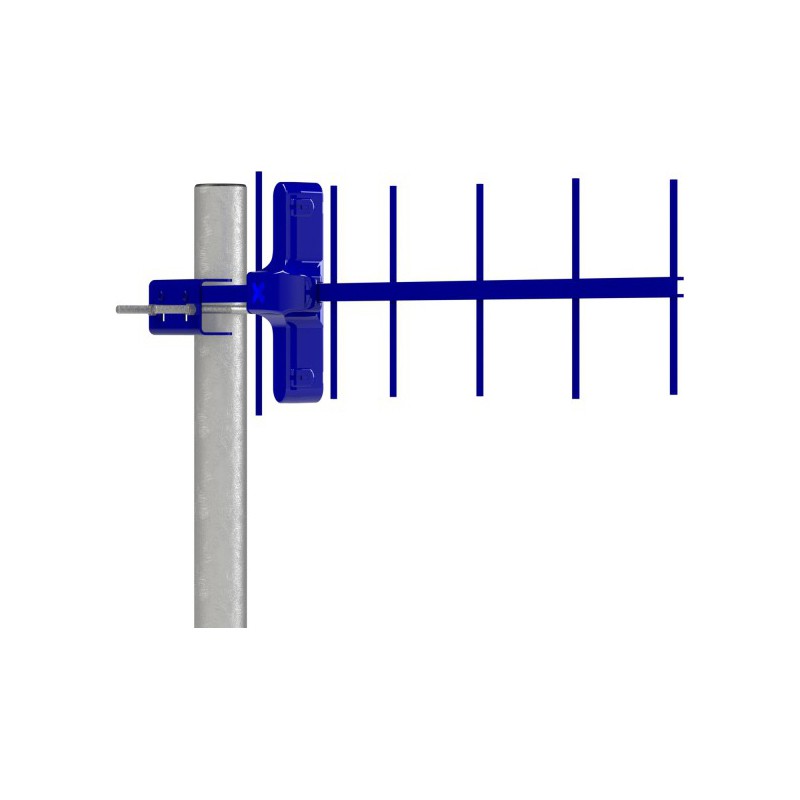

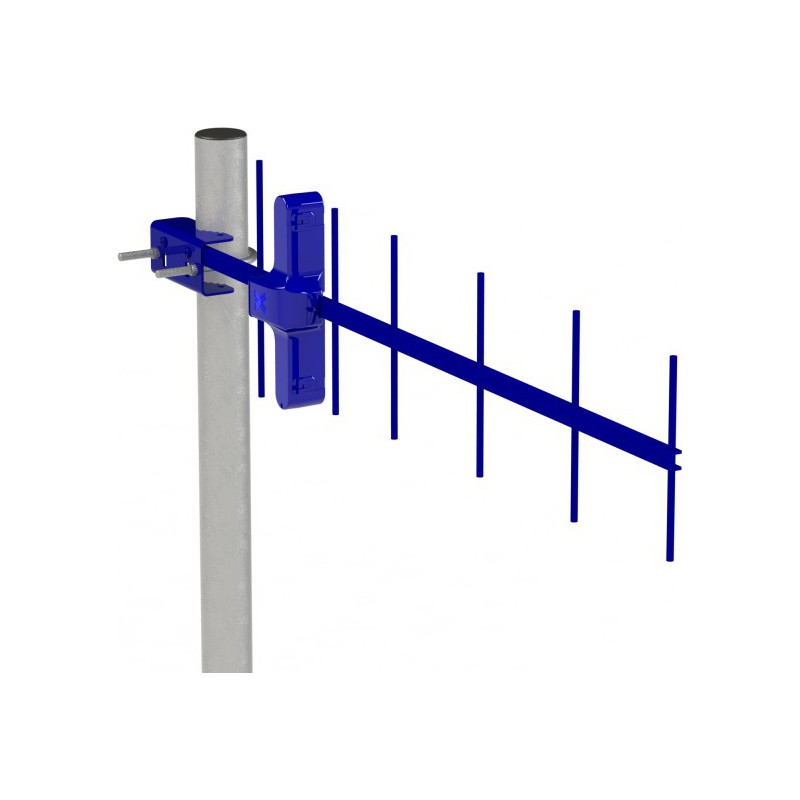

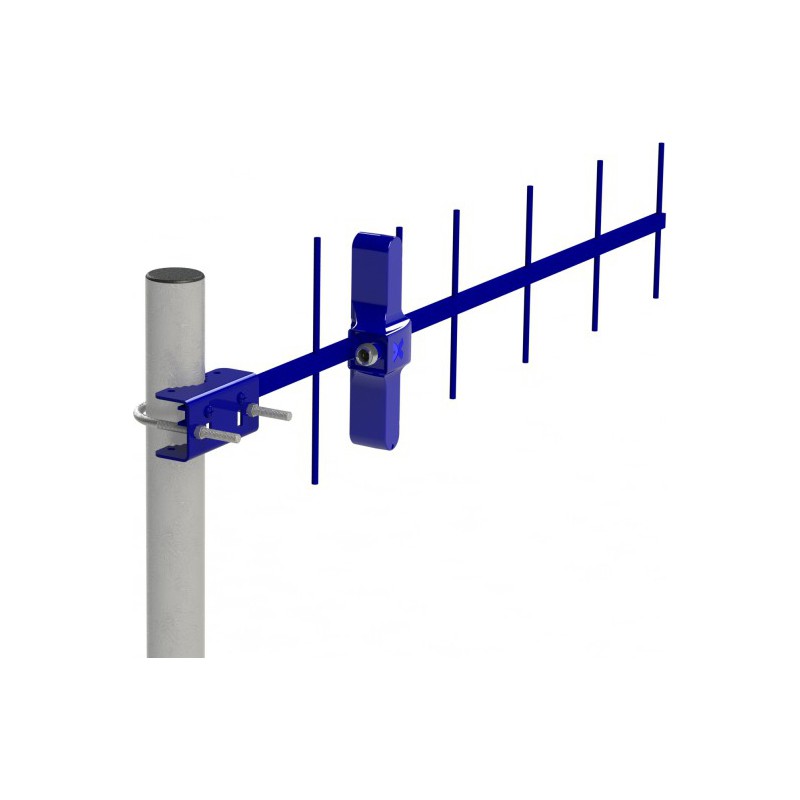

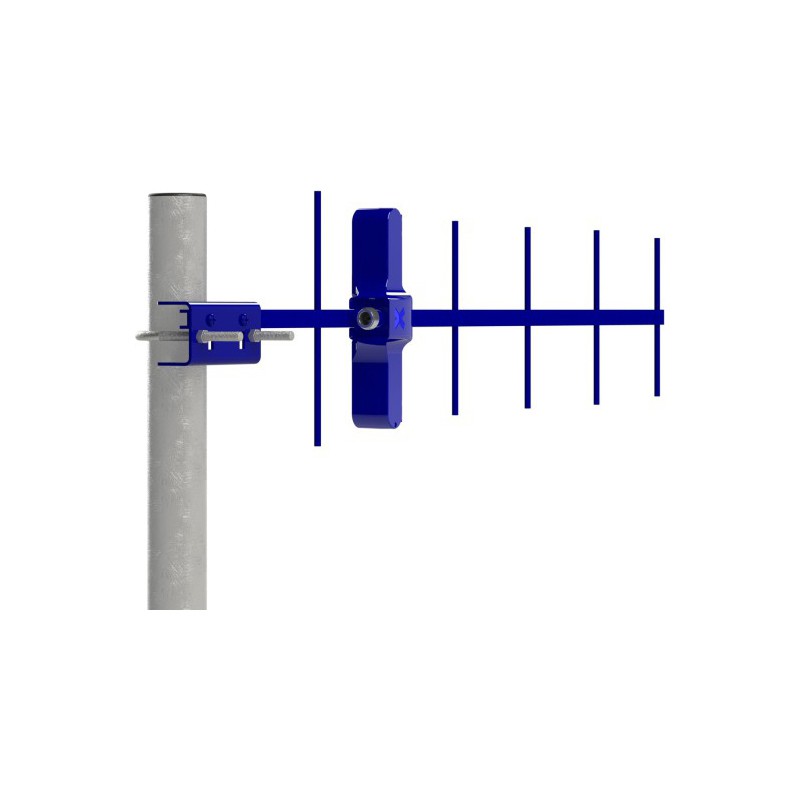

В комплекте поставки есть крепление для круглой опоры диаметром от 30 до 58 мм. Антенну монтируют на вертикальную стойку (мачту, кронштейн). После монтажа выполняют точную ориентацию на базовую станцию. Для настройки:

1. Подключите антенну кабелем к репитеру, GSM-телефону или другому совместимому прибору;
2. Плавно поворачивайте излучатель по горизонту с шагом 5–7°.
3. После каждого поворота делайте паузу 15–30 секунд и следите за индикатором уровня сигнала на устройстве;
4. В положении, где сигнал максимальный, окончательно зафиксируйте антенну.

Для эффективной работы важен короткий путь от антенны до устройства. Используйте минимально необходимую длину кабеля и избегайте его резких перегибов.

Сравнение с более мощными аналогами 14 дБи

Модель AX-912Y с усилением 12 дБи — компактное решение длиной 65 см. Ее выбирают, когда важны малые габариты или есть ограничения по месту на мачте. Для большинства задач по усилению слабого сигнала за городом предпочтительнее устройства с усилением 14 дБи. Разница в 2 дБи делает их более эффективными при значительном удалении от вышки, при этом цена часто отличается несущественно.
